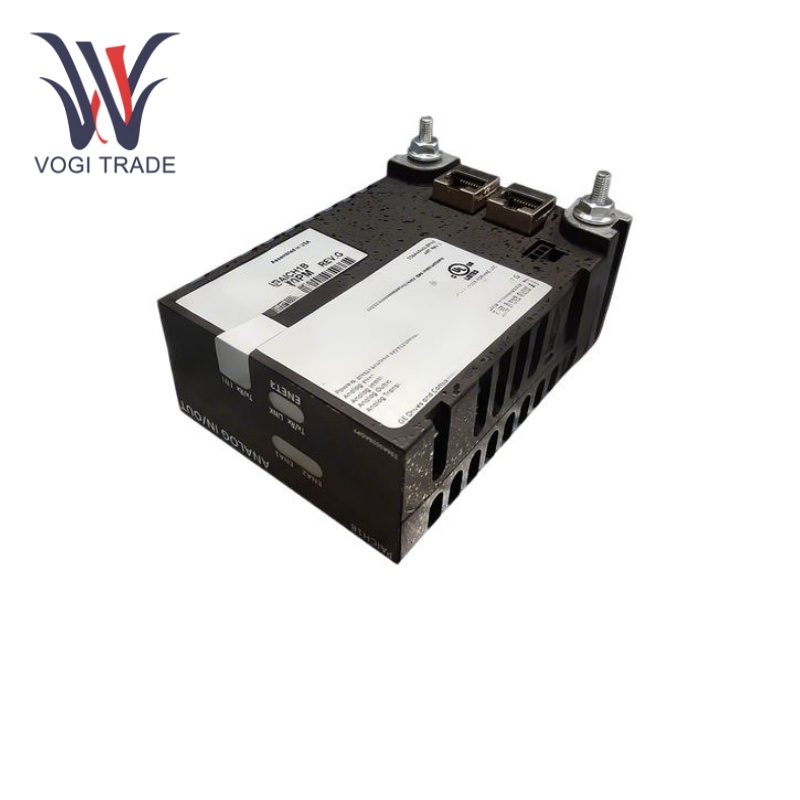

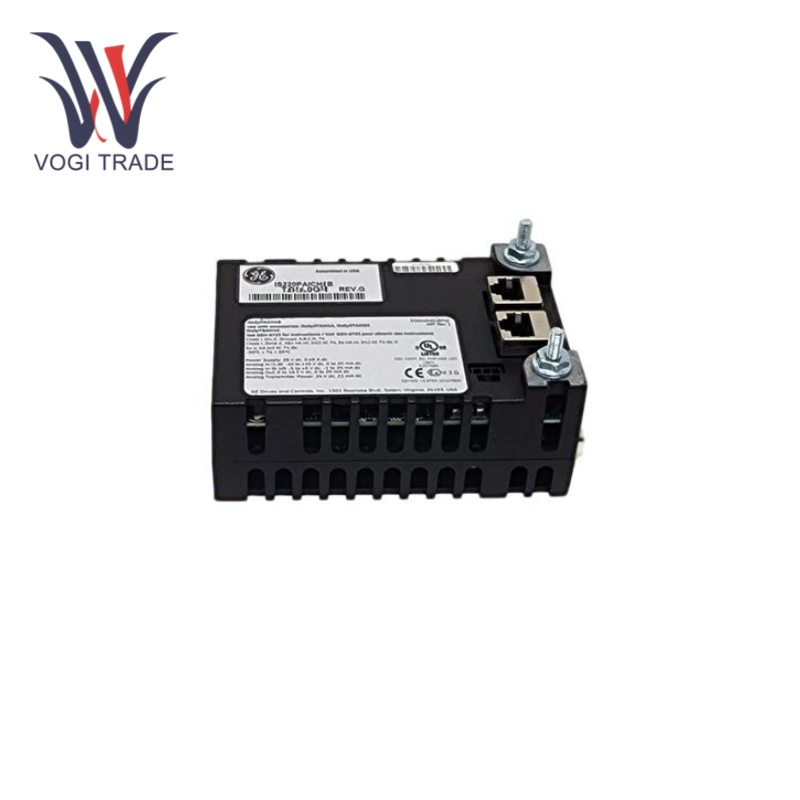

จีอี IS220PAICH1B

พารามิเตอร์ทางเทคนิค

จำนวนอินพุต: 10.

ช่วงแรงดันไฟฟ้าขาเข้า:1-5V กระแสตรง

ความละเอียดของตัวแปลงอินพุต:ตัวแปลงอนาล็อกเป็นดิจิตอล 16 บิต

ช่วงกระแสไฟขาออก:0-20 มิลลิแอมป์

เวลาในการสแกน:การสแกนปกติคือ 5 มิลลิวินาที (200 Hz)

พาวเวอร์ซัพพลาย:24 โวลต์กระแสตรง

การใช้พลังงาน:5.3 วัตต์

อุณหภูมิในการทำงาน:-40 °C ถึง +70 °C

อุณหภูมิการจัดเก็บ:-40 °C ถึง +85 °C

ความชื้น:10% ถึง 95% (ไม่ควบแน่น)

ลักษณะการทำงาน

การแปลงความละเอียดสูง:ตัวแปลงอินพุตของ GE IS220PAICH1B มีความละเอียด 16 บิต ซึ่งสามารถแปลงสัญญาณอะนาล็อกเป็นรูปแบบดิจิทัลได้อย่างแม่นยำ ให้ความสามารถในการรับและประมวลผลข้อมูลที่มีความแม่นยำสูง

โปรเซสเซอร์และระบบปฏิบัติการ:GE IS220PAICH1B มาพร้อมกับโปรเซสเซอร์ Power Quicc II Pro Freescale ความเร็ว 667MHz และใช้ระบบปฏิบัติการ QNX Neutrino ซึ่งเป็นระบบปฏิบัติการมัลติทาสกิ้งแบบเรียลไทม์ที่ออกแบบมาสำหรับแอปพลิเคชันทางอุตสาหกรรมที่มีความเร็วสูงและเชื่อถือได้สูง ทำให้มั่นใจได้ถึงความสามารถในการประมวลผลและการประมวลผลข้อมูลที่แข็งแกร่ง

แยกช่อง I/O:แต่ละช่องอินพุตและเอาต์พุตแบบอะนาล็อกจะถูกแยกออกจากกัน หากช่องใดช่องหนึ่งเสียจะไม่ส่งผลกระทบต่อการทำงานปกติของช่องอื่น ดังนั้นจึงเพิ่มความน่าเชื่อถือและความเสถียรของระบบ

การวินิจฉัยข้อผิดพลาด

ฟังก์ชั่นการตรวจสอบสัญญาณเตือนและสถานะ:GE IS220PAICH1B มีฟังก์ชันสัญญาณเตือนพิเศษ เช่น 82-83 ซึ่งระบุว่ารีเลย์ฆ่าตัวตายในชุดไม่สามารถใช้งานได้ สาเหตุที่เป็นไปได้อาจเป็นได้ว่าคำสั่งรีเลย์ฆ่าตัวตายซึ่งเตรียมให้ทำงานในแพ็คไม่สอดคล้องกับ ข้อเสนอแนะที่เกี่ยวข้องกับมัน สาเหตุที่เป็นไปได้อื่นๆ อาจเป็นความล้มเหลวของฮาร์ดแวร์หรือความล้มเหลวของรีเลย์ในบอร์ดการเข้าซื้อกิจการ การแก้ไขเบื้องต้นสำหรับปัญหานี้คือการสลับแพ็ค I/O ออกไป

เครื่องมือตรวจสอบและวินิจฉัยระบบ:ในกรณีของระบบควบคุมกังหันแบบกระจายซีรีส์ Mark VIe โดยทั่วไปจะมีเครื่องมือตรวจสอบและวินิจฉัยระบบ เครื่องมือเหล่านี้สามารถช่วยให้ผู้ใช้ตรวจสอบสภาพการทำงานของ GE IS220PAICH1B ได้แบบเรียลไทม์ เช่น สัญญาณอินพุตและสถานะสัญญาณเอาต์พุต สถานะการทำงานของโปรเซสเซอร์ สถานะการเชื่อมต่อเครือข่าย ฯลฯ ระบบสามารถสร้างการแจ้งเตือนข้อผิดพลาดที่เหมาะสมและรายงานการวินิจฉัยเพื่อช่วยผู้ใช้ในการค้นหาและแก้ไขปัญหาได้อย่างรวดเร็ว

ฟิลด์แอปพลิเคชัน

อุตสาหกรรมการผลิตไฟฟ้า:โดยทั่วไปจะใช้ในอุตสาหกรรมผลิตไฟฟ้า ระบบควบคุมก๊าซ ไอน้ำ และกังหันลม รวมถึงระบบควบคุมกังหันแบบกระจายซีรีส์ Mark VIe ผลลัพธ์ของการประมวลผลข้อมูลล่วงหน้าจะถูกส่งไปยังแอคทูเอเตอร์ที่เหมาะสมสำหรับการควบคุม

ระบบอัตโนมัติทางอุตสาหกรรม:GE IS220PAICH1B สามารถใช้เชื่อมต่ออุปกรณ์อะนาล็อกต่างๆ เช่น เซ็นเซอร์ เครื่องส่ง แอคชูเอเตอร์ ฯลฯ เพื่อให้ทราบถึงการรับและการควบคุมสัญญาณอะนาล็อก จากนั้นจึงตรวจสอบและควบคุมกระบวนการผลิตให้เสร็จสมบูรณ์

ระบบปรับอากาศ:โมดูลนี้สามารถใช้ในการวัดและควบคุมสัญญาณอะนาล็อก เช่น อุณหภูมิ ความชื้น ความดัน ฯลฯ ของเซ็นเซอร์ต่างๆ และการควบคุมเครื่องปรับอากาศ พัดลม ปั๊มน้ำ และอุปกรณ์อื่นๆ เพื่อให้เกิดการประหยัดพลังงานและความสะดวกสบาย

การใช้งานการควบคุมทางอุตสาหกรรมอื่นๆ:GE IS220PAICH1B ยังสามารถนำมาใช้ในอุตสาหกรรมโลหะวิทยา การทำกระดาษ การบำบัดน้ำ และอุตสาหกรรมอื่นๆ ในการประมวลผลข้อมูลความเร็วสูงและข้อกำหนดด้านความน่าเชื่อถือสูงของระบบควบคุมอุตสาหกรรมอื่นๆ
