ยี่ห้อ: GEคำอธิบาย: บอร์ดคอนโทรลเลอร์บัสมาสเตอร์ VMEสภาพ: ใหม่เอี่ยมการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินIS215VCMIH2CB (เรียกสั้น ๆ ว่า VCMIH2) เป็นบอร์ดสื่อสารและควบคุมหลักในระบบควบคุมกังหันก๊าซ GE Mark VI ในฐานะตัวควบคุมบัสหลักในชั้นวาง VME มีหน้าที่ประสานงานการสื่อสารข้อมูลระหว่างตัวควบคุมและบอร์ดโปรเซสเซอร์ I/O ต่างๆ
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS215VCMIH2CB |
| หมายเลขการสั่งซื้อ |
IS215VCMIH2CB |
| แคตตาล็อก |
มาร์ควี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
30 ซม.* 20 ซม.* 5 ซม |
| มิติการบรรจุ |
32 ซม.* 22 ซม. * 7 ซม |
| น้ำหนัก |
1.5กก |
รายละเอียดสินค้า

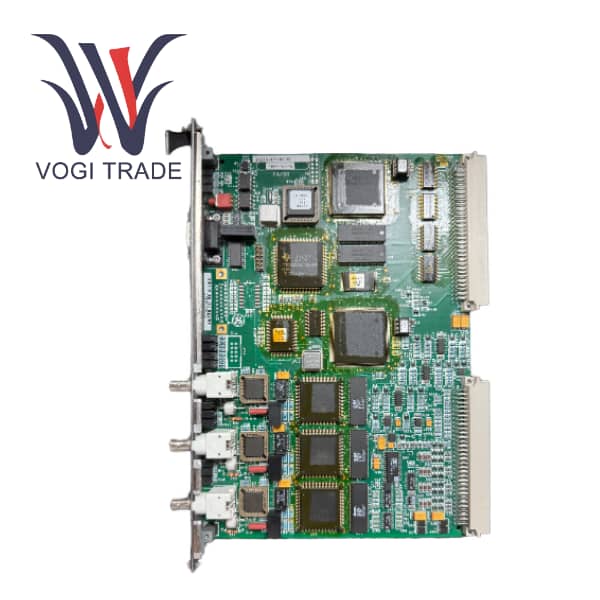

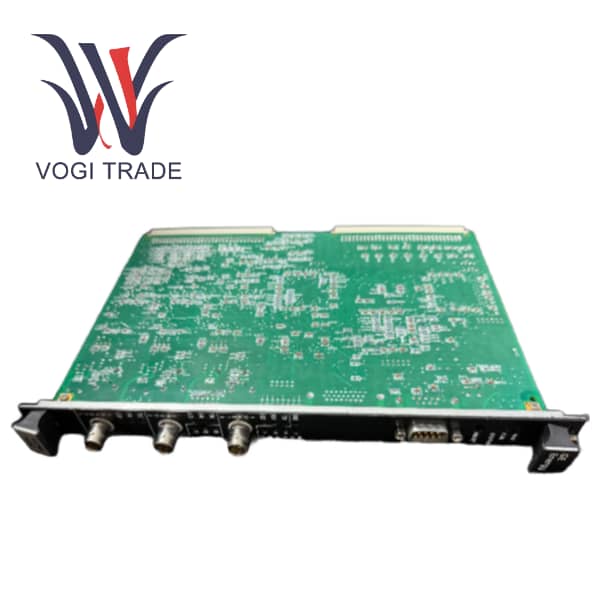

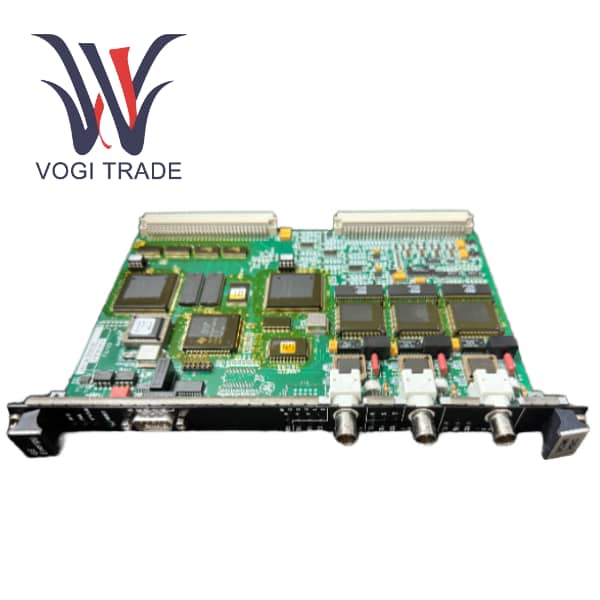

IS215VCMIH2CB (VCMIH2) เป็นบอร์ดสื่อสารและควบคุมหลักในระบบควบคุมกังหันก๊าซ GE Mark VI ในฐานะตัวควบคุมบัสหลักในแชสซี VME จะประสานงานการสื่อสารข้อมูลระหว่างตัวควบคุมและบอร์ดโปรเซสเซอร์ I/O ต่างๆ บอร์ดนี้รองรับการกำหนดค่าระบบ Triple Modular Redundancy (TMR) และ Simplex และมีพอร์ต IONet หลายพอร์ต ทำให้มั่นใจได้ถึงความน่าเชื่อถือของระบบในระดับสูงและความสามารถในการแลกเปลี่ยนข้อมูลแบบเรียลไทม์
พารามิเตอร์ผลิตภัณฑ์
|
รายการ |
ข้อมูลจำเพาะ |
|
หมายเลขชิ้นส่วน |
IS215VCMIH2CB (VCMIH2) |
|
การทำงาน |
ตัวควบคุมบัสหลัก รับผิดชอบในการแลกเปลี่ยนข้อมูลระหว่างตัวควบคุมและบอร์ด I/O |
|
ปริมาณพอร์ต IONet |
3 (VCMIH2) |
|
ระบบที่ใช้งานได้ |
รองรับระบบ TMR และ Simplex |
|
อินเตอร์เฟซการสื่อสาร |
แบ็คเพลน VME, IONet, อีเธอร์เน็ต (ผ่านตัวควบคุม) |
|
การติดตั้ง |
สล็อตชั้นวาง VME |
|
คอนโทรลเลอร์ที่เข้ากันได้ |
UCVB, UCVD, UCVE, UCVF, UCVG |
|
การกำหนดค่าทั่วไป |
สำหรับใช้กับคอนโทรลเลอร์ UCV และบอร์ด I/O ในชุดควบคุม |
|
ข้อกำหนดด้านพลังงาน |
แหล่งจ่ายไฟ +5V, ±12V จากแหล่งจ่ายไฟแบบแร็ค VME |
ข้อดีของผลิตภัณฑ์
ความน่าเชื่อถือสูง รองรับสถาปัตยกรรม TMR ช่วยให้มั่นใจได้ถึงการทำงานของระบบแม้ในกรณีที่มีข้อผิดพลาดเพียงครั้งเดียว มีการวินิจฉัยข้อผิดพลาดและการบ่งชี้สถานะ
การกำหนดค่าที่ยืดหยุ่น รองรับระบบ simplex และ triple redundant เพื่อตอบสนองความต้องการระดับความปลอดภัยของสถานการณ์การใช้งานที่แตกต่างกัน
การแลกเปลี่ยนข้อมูลความเร็วสูงระหว่างตัวควบคุมและบอร์ด I/O สามารถทำได้ผ่านแบ็คเพลน VME และ IONet
บูรณาการง่าย- วorks ได้อย่างราบรื่นกับบอร์ดโปรเซสเซอร์ I/O ต่างๆ ในระบบ Mark VI (เช่น VAIC, VAOC, VCCC ฯลฯ)
การมองเห็นสถานะ ตัวบ่งชี้สถานะที่แผงด้านหน้าอำนวยความสะดวกในการวินิจฉัยอย่างรวดเร็วโดยเจ้าหน้าที่บำรุงรักษานอกสถานที่
สถานการณ์การใช้งาน
IS215VCMIH2CB ใช้เป็นหลักในสถานการณ์การควบคุมทางอุตสาหกรรมต่อไปนี้:
ระบบควบคุมกังหันแก๊ส (เช่น GE Frame 6/7/9 series)|
ข้อได้เปรียบ |
ข้อบกพร่อง |
|
รองรับ TMR ความน่าเชื่อถือของระบบสูง |
สำหรับใช้กับระบบ GE Mark VI เท่านั้น ความเข้ากันได้แบบจำกัด |
|
ความเร็วการสื่อสารที่รวดเร็วและประสิทธิภาพแบบเรียลไทม์ที่แข็งแกร่ง |
ต้องใช้คอนโทรลเลอร์และบอร์ด I/O เฉพาะ |
|
การออกแบบแบบโมดูลาร์ บำรุงรักษาง่าย |
การกำหนดค่าเริ่มต้นสูงและความซับซ้อนในการดีบัก |
|
ด้วยฟังก์ชั่นการวินิจฉัยที่สมบูรณ์ |
ต้นทุนค่อนข้างสูงเหมาะสำหรับระบบควบคุมขนาดกลางและขนาดใหญ่ |
|
เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง |
อาศัยสถาปัตยกรรม VME ไม่ใช่สถาปัตยกรรมสมัยใหม่ที่ควบคุมด้วย Ethernet |
