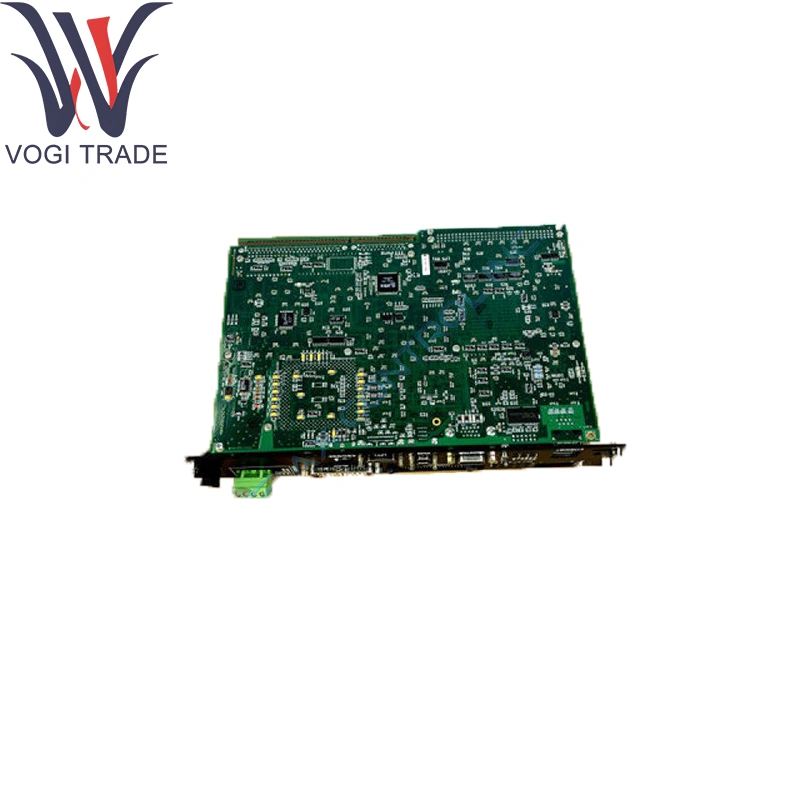

GE IS215UCVDH7AM

พารามิเตอร์ทางเทคนิค

ช่องสัญญาณเอาต์พุต: 8 อิสระ± 20 mA ปัจจุบัน- ลูปหรือ 0–10 V เอาต์พุตแรงดันไฟฟ้า (Jumper- เลือกได้)

ความละเอียดและความแม่นยำ:

16- บิต DAC ต่อช่อง

± 0.05 % ความแม่นยำระดับเต็ม

อัตราการอัปเดต: การอัปเดต/วินาทีสูงสุด 500 ครั้งต่อช่อง

การวินิจฉัย:

ต่อช่องทางโหลด- การตรวจจับกระแส (เปิดลูปการตรวจจับการลัดวงจร)

วาล์ว- การตรวจสอบข้อเสนอแนะตำแหน่งผ่านช่องอินพุตเสริม

การแยก: ช่องทางเสริม- ไปยังช่องทางและช่องทาง- ไป- กราวด์ (> 1 kV)

แหล่งจ่ายอินพุต: 24 V DC Nominal (ช่วง 18–32 V DC), 2 A สูงสุด (ผ่าน backplane)

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH ไม่ใช่การควบแน่น

ข้อกำหนดเหล่านี้เป็นของ GE IS215UCVDH7AM

ฟังก์ชั่นผลิตภัณฑ์

GE IS215UCVDH7AM สร้างสัญญาณไดรฟ์ควบคุมวาล์วควบคุมเวลาที่ถูกต้องตามเวลาภายใต้การกำกับของ CPU Mark Vie รวมการวินิจฉัยแบบปิดลูปเพื่อตรวจสอบโหลดแอคทูเอเตอร์และการตอบสนองการรายงานสถานะวาล์ว- สถานะสุขภาพและการเตือนภัยผ่านบัสไอโอเน็ต รองรับทั้งการส่งออกโหมดปัจจุบันและแรงดันไฟฟ้าเพื่อให้เหมาะกับช่วงของเทคโนโลยี Valve-Positioner

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier (ให้การเชื่อมต่อ 24 V DC และ IONET)

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) โฮสติ้งกังหัน- ผู้ว่าราชการและอัลกอริทึมการควบคุมวาล์วและวาล์ว

ชุดข้อเสนอแนะ: บอร์ดอินพุต RTD และเทอร์โมคัปเปิลสำหรับการตรวจสอบกระบวนการ- ตัวแปร (เช่น IS220PRTDH1A, IS230STTCH2A)

อินเทอร์เฟซการกำหนดค่านี้กับ GE IS215UCVDH7AM

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถเสียบได้: 16- ทางสกรู- แคลมป์บล็อกเพื่อป้องกันการแทรกผิด; โล่- โพสต์การเลิกจ้างสำหรับความสมบูรณ์ของสัญญาณ

Din- Rail & Panel- Mount Kits: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับการติดตั้ง OEM หรือติดตั้งเพิ่มเติม

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI/RFI ในการวิ่งแบบวาล์วยาว

ติดตั้งการปรับเทียบ: การสอบเทียบแบบวนรอบสำหรับการตั้งค่าศูนย์/ช่วง

อุปกรณ์เสริมทั้งหมดใช้กับ GE IS215UCVDH7AM

การสนับสนุนซอฟต์แวร์

การกำหนดค่าและการสอบเทียบ:

โหมดเอาต์พุต- โหมด (กระแส/แรงดันไฟฟ้า) ช่วงและการตั้งค่าตัวกรองที่กำหนดผ่านเทมเพลต GE Toolboxst ™

ตัวช่วยสร้างการปรับเทียบบรรทัดสำหรับการตายและการปรับเปลี่ยนต่อช่อง

การวินิจฉัยและการตรวจสอบ:

โหลดเวลาจริง- ตกลง, เปิดและธงวงจรลัดวงจรที่สามารถเข้าถึงได้ผ่าน HMI, TAG OPC- DA และหน้าจอคอนโทรลเลอร์- วินิจฉัย

การบันทึกเหตุการณ์สำหรับการเบี่ยงเบนตำแหน่งวาล์วและความผิดปกติของสัญญาณไดรฟ์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของระบบ Mark Vie ใช้งานผ่าน Interface Toolboxst ™หรือ USB

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลไดรฟ์ควบคุมวาล์วควบคุม

ฟังก์ชั่นซอฟต์แวร์กำหนดค่า GE IS215UCVDH7AM
