แบรนด์: GEคำอธิบาย: IS215UCCCM04Aเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 12ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS215UCCCM04A ออกแบบมาเพื่อรวมและเส้นทางการควบคุมข้อมูล- ข้อมูลการควบคุมระหว่างเครือข่าย FieldBus ที่หลากหลายและเครือข่ายที่ใช้อีเธอร์เน็ตภายในตู้ควบคุมกังหัน
| ผลิต |
GE |
| หมายเลขรุ่น |
IS215UCCCM04A |
| หมายเลขสั่งซื้อ |
IS215UCCCM04A |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
| คำอธิบาย |

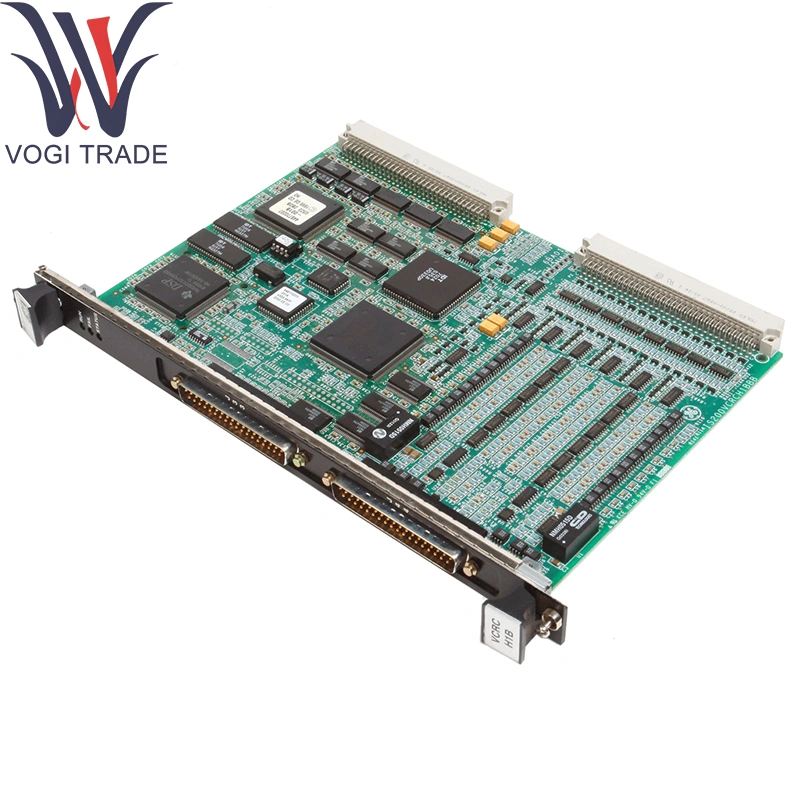

GE IS215UCCCM04A บอร์ดคอนโทรลเลอร์ PCI ขนาดกะทัดรัด |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
233 × 160 × 50 มม. |
| น้ำหนัก |
0.45 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
พอร์ตการสื่อสาร:
2 × 10/100base- T Ethernet (RJ- 45) สำหรับ Ionet และ Auxiliary LAN
2 × RS- 485 พอร์ต (Modbus RTU/ASCII) บนบล็อกเทอร์มินัลที่สามารถทำได้
1 × RS- 232 พอร์ตคอนโซล (DB- 9)
GE IS215UCVGM06A โปรโตคอลที่รองรับ: Modbus RTU/ASCII, Modbus TCP, OPC DA, Profibus DP Master/Slave, Profinet I/O, อะแดปเตอร์อีเธอร์เน็ต/IP
บัฟเฟอร์และปริมาณงาน:
64 MB SDRAM สำหรับการบัฟเฟอร์ข้อความ
ปริมาณงานรวมสูงถึง 200 Mbps
พลังงาน: 24 V DC ผ่าน backplane (0.5 a สูงสุด)
การแยก: 2 kV Channel- to- กราวด์บนพอร์ตอนุกรมทั้งหมด; 1 kV ระหว่างพอร์ตอีเธอร์เน็ตและวงจร I/O
ด้านสิ่งแวดล้อม:
อุณหภูมิการทำงาน: –40 ° C ถึง +70 ° C
อุณหภูมิการจัดเก็บ: –55 ° C ถึง +100 ° C
ความชื้น: สูงถึง 95 % RH ไม่ใช่การควบแน่น
ฟังก์ชั่นผลิตภัณฑ์
ทำหน้าที่เป็นเกตเวย์สากลและโปรโตคอลตัวแปลงข้อมูลการทำแผนที่ระหว่างเครือข่ายฟิลด์หลายฟิลด์และเครือข่ายอีเธอร์เน็ตลงในเฟรมไอโอเน็ตที่กำหนด GE IS215UCVGM06A รองรับสภาพแวดล้อมที่หลากหลาย- เปิดใช้งานการแลกเปลี่ยนข้อมูลที่ไร้รอยต่อระหว่างเครื่องมือดั้งเดิมและเซิร์ฟเวอร์ระบบควบคุมที่ทันสมัยโดยไม่มีเราเตอร์ภายนอกเพิ่มเติมหรือลิงก์ไฟเบอร์
โมดูลสนับสนุนหลัก
I/O Pack Carrier: IS42XPSCAH1B ให้พลังงานย้อนหลังและการเชื่อมต่อ IONET
โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) การกำหนดค่าโฮสติ้งและตรรกะการกำหนดเส้นทาง
Ethernet Switch: ซีรี่ส์ IS420ESWB สำหรับการกระจายเครือข่ายและความซ้ำซ้อน
ส่วนประกอบส่วนขยาย
บล็อกเทอร์มินัลที่สามารถทำได้: GE IS215UCVGM06A 12- ทางบล็อกสำหรับการเดินสาย RS- 485, คีย์เพื่อป้องกันการแทรกผิด
ชุดยึดดิน/แผงแผง: คลิปและวงเล็บสำหรับการติดตั้งในตู้ที่ไม่ใช่ VME หรือแผงควบคุม
อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI/RFI บนลิงก์อนุกรม
ชุดอะแดปเตอร์ SFP: กรง SFP เสริมสำหรับอัปลิงค์ไฟเบอร์ออปติกบนพอร์ตอีเธอร์เน็ต
การสนับสนุนซอฟต์แวร์
เครื่องมือกำหนดค่า: GE ToolboxST ™พร้อมตัวช่วยสร้างโมดูลสำหรับการกำหนดโปรโตคอลตารางการแมปและกฎการกำหนดเส้นทาง
การวินิจฉัยและการตรวจสอบ:
ต่อพอร์ตลิงก์- สถานะและตัวนับข้อผิดพลาดที่สามารถเข้าถึงได้ผ่านแท็ก HMI และ OPC
ข้อความจริง- เวลาแฝงและสถิติการใช้งานบัฟเฟอร์ที่บันทึกไว้ในการวินิจฉัยคอนโทรลเลอร์
การอัปเดตเฟิร์มแวร์: Via Toolboxst ™หรือ TFTP; รองรับการตรวจสอบการย้อนกลับและ CRC ที่ปลอดภัย
เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลการสื่อสารสากล
