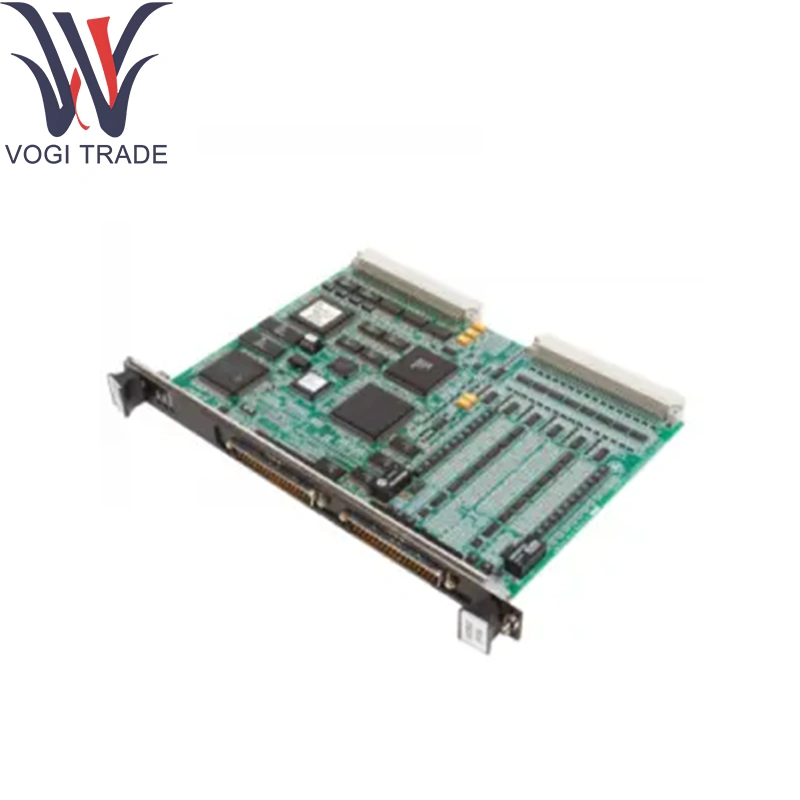

GE IS210WSVOH1A Servo Driver Board

GE IS210WSVOH1A พารามิเตอร์ทางเทคนิคของบอร์ดไดรเวอร์เซอร์โวบอร์ด

GE IS210WSVOH1A อินพุตระดับน้ำ:

ช่อง 4 ×บริดจ์เซ็นเซอร์ (สำหรับโพรบตัวต้านทานสะพาน)

การกระตุ้น: 5VDC เล็กน้อย (ช่วง 4–6V)

ความไว: 1–20mv/v

ความละเอียด: 24 บิตΔς adc

อัตราการสุ่มตัวอย่าง: 100Samples/วินาทีต่อช่อง

GE IS210WSVOH1A VALVE-DRIVE เอาต์พุต:

เอาต์พุตไดรเวอร์ 8 × Open-Collector

แรงดันไฟฟ้า: 24VDC เล็กน้อย (18–32VDC)

ไดรฟ์ปัจจุบัน: สูงสุด 500mA ต่อช่อง

ความเร็วในการสลับ: เทิร์นออน≤5ms; ปิด≤3ms

การแยก: การเสริมช่องไปยังช่องทางและช่องทาง (> 1kV)

การวินิจฉัย: การตรวจจับความผิดพลาดระดับน้ำต่อช่องทาง (เปิด/สั้น) และการตรวจจับโหลดวาล์วไดรฟ์

ตัวเชื่อมต่อ: ตัวเชื่อมต่อ backplane สไตล์ DIN 50 พินสองตัว การเดินสายฟิลด์ผ่านบล็อกเทอร์มินัลที่สามารถทำได้

GE IS210WSVOH1A สิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95% RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

เงื่อนไขและแปลงสัญญาณเซ็นเซอร์ระดับน้ำเป็นดิจิทัลผ่านการเร่งความเร็วบริดจ์ที่แม่นยำและการแปลง ADC ในขณะที่ให้เอาต์พุตไดรฟ์ DC ที่ป้องกันความผิดพลาดไปยังวาล์ว รายงานการอ่านระดับน้ำแบบเรียลไทม์และการวินิจฉัยสถานะวาล์วผ่านบัส Ionet Ethernet ไปยังคอนโทรลเลอร์ Markvie/Vies สำหรับการหล่อลื่นแบบวงปิดและการจัดการแมวน้ำ

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier

โมดูลคอนโทรลเลอร์: GE Markvie CPU (เช่น IS200TPROH1C)

บอร์ด I/O เสริม:

ไดรเวอร์โซลินอยด์/รีเลย์ (IS200SRTDH2A)

อินพุตความดันแบบอะนาล็อก (IS220PAICH1A)

บอร์ดไม่ต่อเนื่อง (IS200TICIH2A)

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถเสียบได้: บล็อกสกรูยึดกุญแจสำหรับวงจรระดับน้ำและวาล์ว

ชุดอะแดปเตอร์ Din-Rail: คลิปและวงเล็บสำหรับการติดตั้งบอร์ดในราง 35 มม.

อุปกรณ์ป้องกัน: ตัวยึดสายเคเบิลสำหรับการปราบปราม EMI บนเส้นสะพานระดับต่ำ

ติดตั้งการปรับเทียบ: การสอบเทียบสะพาน 5V ภายนอกสำหรับการตรวจสอบในสถานที่

การสนับสนุนซอฟต์แวร์

GE IS210WSVOH1A การกำหนดค่าและการสอบเทียบ:

การกระตุ้นและการปรับสเกลบริดจ์เซ็นเซอร์ผ่านเทมเพลต Gecontrolst ™/toolboxst ™

ตัวช่วยสร้างการสอบเทียบแบบออนไลน์สำหรับการปรับช่องสัญญาณระดับน้ำ/ช่วงของช่องสัญญาณระดับน้ำ

การตั้งค่าการ จำกัด วาล์วไดรฟ์-ไดรฟ์ที่กำหนดค่าในเครื่องมือวิศวกรรม

GE IS210WSVOH1A การวินิจฉัยและการตรวจสอบ:

วงจรเปิด, กระแสไฟฟ้าเกินและสัญญาณเตือนการลัดวงจรสำหรับวงจรน้ำและวาล์วที่รายงานในแท็ก HMI และ OPC-DA

การทดสอบตัวเองด้วยการเปิดเครื่องด้วยธงวินิจฉัยที่สามารถเข้าถึงได้ผ่านการวินิจฉัยคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของระบบ Markvie ใช้ผ่าน Toolboxst ™

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE Markvie/Vies I/O และคู่มืออ้างอิงโมดูลระดับน้ำและวาล์วเอาต์พุต
