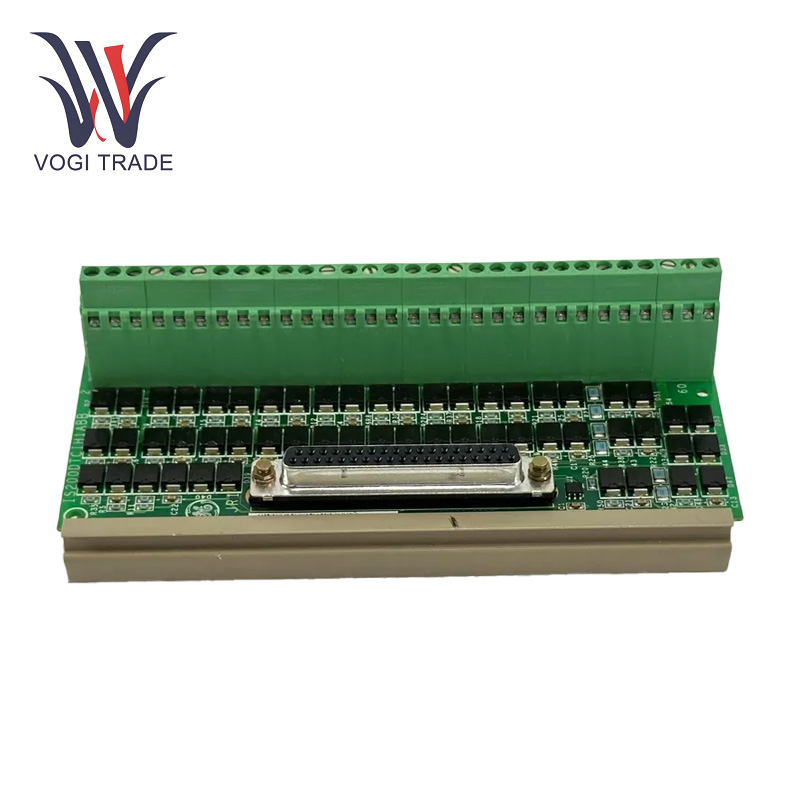

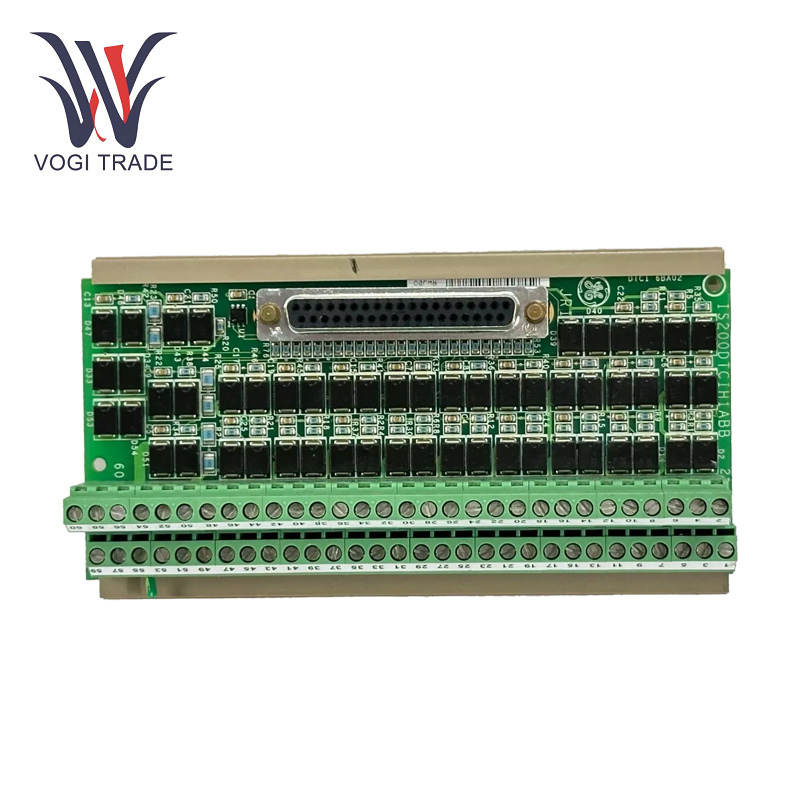

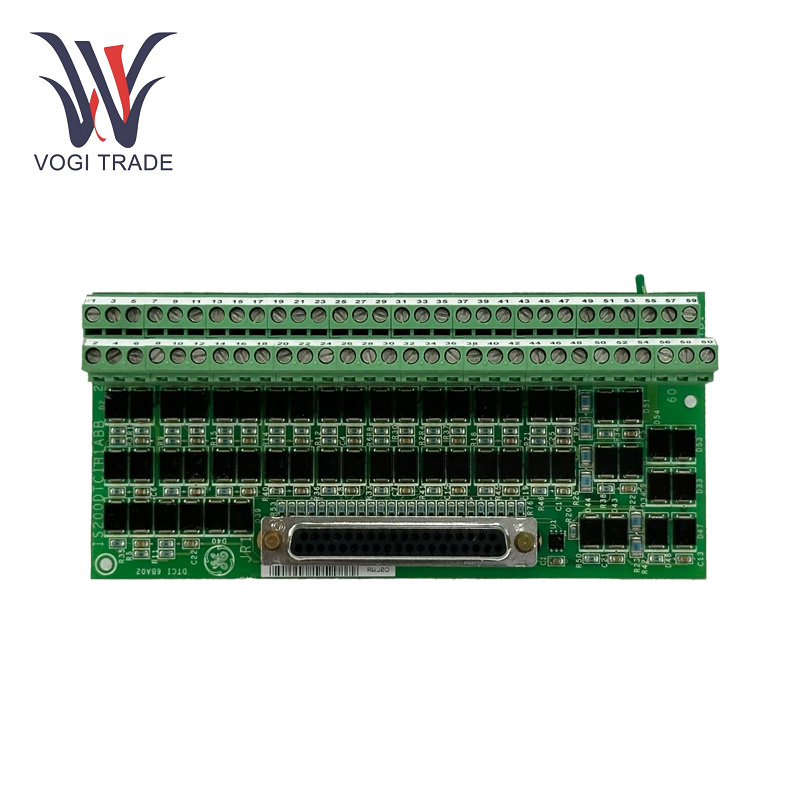

GE IS210DTTCH1A

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าอินพุต:24V DC

ช่วงอุณหภูมิการทำงาน:-40 ° C ถึง +70 ° C

ช่วงอุณหภูมิการจัดเก็บ:-40 ° C ถึง +85 ° C

ความชื้น:5% ถึง 95%

อินพุตเทอร์โมคัปเปิล:บอร์ดรองรับอินพุตเทอร์โมคัปเปิล 12 ตัวรองรับเทอร์โมคัปเปิลประเภทต่างๆสำหรับความต้องการการวัดอุณหภูมิที่หลากหลาย

การปรับสภาพสัญญาณ:การปรับสภาพสัญญาณแบบบูรณาการช่วยให้มั่นใจได้ว่าการอ่านอุณหภูมิที่แม่นยำโดยการลดเสียงรบกวนและสัญญาณรบกวน

การชดเชยทางแยกเย็น:คณะกรรมการมีความสามารถในการอ้างอิงทางแยกเย็นเพื่อรักษาความแม่นยำในการวัดในสภาพแวดล้อมที่แตกต่างกัน

คุณสมบัติของผลิตภัณฑ์

ฟังก์ชั่นบอร์ดเทอร์มินัล:ชุดประกอบบอร์ดเทอร์มินัลหลักสำหรับการติดต่อ。และทำหน้าที่เป็นส่วนต่อประสานสำหรับอุปกรณ์ที่ใช้ฟิลด์ที่แตกต่างกันเพื่อสื่อสารจากเซ็นเซอร์ไปยังระบบควบคุม

การปรับสภาพสัญญาณและการส่งสัญญาณ:GE IS210DTTCH1A ทำเงื่อนไขสัญญาณของสัญญาณอินพุตหรือไม่

การเก็บข้อมูลอุณหภูมิ:ฟังก์ชั่นหลักของ GE IS210DTTCH1A คือการรับข้อมูลอุณหภูมิจากเทอร์โมคัปเปิลที่เชื่อมต่อและส่งข้อมูลนี้ไปยังระบบควบคุมสำหรับการตรวจสอบและวิเคราะห์

การจัดการข้อมูล:ข้อมูลที่สร้างโดยเทอร์โมคัปเปิลจำเป็นต้องมีการประมวลผลที่เพียงพอดังนั้นคณะกรรมการอาจรวมถึงการปรับสภาพสัญญาณการทำให้เป็นเส้นตรงและเทคนิคอื่น ๆ เพื่อให้แน่ใจว่าข้อมูลมีประโยชน์

การติดตั้ง

กระบวนการติดตั้ง:ตรวจสอบให้แน่ใจว่ามีการติดตั้งราง DIN ในตู้ควบคุม ตอนนี้ GE IS210DTTCH1A สามารถติดตั้งบนรางดินได้อย่างง่ายดาย สามารถวางบอร์ดหลายบอร์ดไว้ข้าง ๆ กันบนราง DIN เดียวกันเนื่องจากมีการออกแบบที่วางซ้อนกันได้

สายดิน:หมายเลขชิ้นส่วนระบุว่าบอร์ดใช้การเชื่อมต่อสกรู SCOM สองแบบสำหรับการเชื่อมต่อภาคพื้นดิน สิ่งเหล่านี้จะต้องเชื่อมต่ออย่างถูกต้องเมื่อติดตั้ง การเชื่อมต่อภาคพื้นดินช่วยลดเสียงรบกวนทางไฟฟ้าและรับประกันฟังก์ชั่นบอร์ดได้อย่างปลอดภัย ตรวจสอบให้แน่ใจว่าสกรูสกรู SCOM แน่นมากเพื่อยืนยันเส้นทางพื้นดินที่ดี

เชื่อมต่อกับ VTCC:ใช้ขั้วต่อสายเคเบิลมาตรฐาน 37 - PIN เดียวเพื่อเชื่อมต่อ GE IS210DTTCH1A กับบอร์ดประมวลผลเทอร์โมคัปเตอร์ VTCC ตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อถูกแทรกและล็อคไว้อย่างสมบูรณ์เพื่อป้องกันการเชื่อมต่อที่หลวม ๆ ซึ่งอาจนำไปสู่การสูญเสียสัญญาณหรือการทำงานเป็นระยะ ๆ

ช่วงแอปพลิเคชัน

กังหันก๊าซ:การวิเคราะห์โรงไฟฟ้ากังหันก๊าซ GE IS210DTTCH1A ถูกนำไปใช้สำหรับการตรวจสอบอุณหภูมิของส่วนต่าง ๆ ของกังหันก๊าซ มันสามารถเชื่อมต่อเพื่อให้ข้อมูลอุณหภูมิเวลาจริงกับระบบควบคุมโดยการแนบเทอร์โมคัปเปิลเข้ากับอินพุต ข้อมูลนี้ช่วยเพิ่มการทำงานของกังหันก๊าซเนื่องจากใช้สำหรับการเผาไหม้เชื้อเพลิงอย่างมีประสิทธิภาพและหลีกเลี่ยงส่วนประกอบที่สำคัญจากการให้ความร้อนในกรณีที่ทำงานผิดปกติ

กังหันไอน้ำ:ในโดเมนการผลิตพลังงานจากกังหันไอน้ำ - บอร์ดสามารถรวมเข้าด้วยกันเพื่อตรวจสอบอุณหภูมิของไอน้ำในระยะต่าง ๆ ของวงจรกังหัน การทำเช่นนั้นช่วยให้การทำงานของกังหันไอน้ำได้อย่างมีประสิทธิภาพและโรงไฟฟ้าที่ทำงานภายใต้สภาวะที่ปลอดภัย

การประมวลผลโลหะ: ในกระบวนการหลอมโลหะและการปลอมแปลงเป็นสิ่งสำคัญในการควบคุมอุณหภูมิ GE IS210DTTCH1A ใช้เพื่อตรวจสอบเตาเผาหรือชิ้นงานโลหะสำหรับอุณหภูมิ ความแม่นยำดังกล่าวทำให้สามารถควบคุมกระบวนการทำความร้อนและความเย็นได้อย่างแม่นยำนำไปสู่ผลิตภัณฑ์โลหะคุณภาพสูง

การประมวลผลทางเคมี:บอร์ดอาจใช้ในการตรวจสอบและควบคุมอุณหภูมิของภาชนะปฏิกิริยาในพืชเคมีซึ่งปฏิกิริยามักเกิดขึ้นที่อุณหภูมิที่แน่นอน สิ่งนี้ยังทำให้แน่ใจว่าปฏิกิริยาทางเคมีเกิดขึ้นตามที่ต้องการซึ่งจะช่วยเพิ่มผลผลิตผลิตภัณฑ์ในขณะที่ จำกัด โอกาสที่ปฏิกิริยาด้านข้างที่ไม่พึงประสงค์จะเกิดขึ้น

การแก้ไขปัญหา

การอ่านอุณหภูมิที่ไม่ถูกต้อง:การเชื่อมต่อเทอร์โมคัปเปิลที่ผิดพลาดการกำหนดค่าเทอร์โมคัปเปิลที่ไม่ถูกต้องหรือการรบกวนด้านสิ่งแวดล้อม

แก้ไข:ตรวจสอบว่าการเชื่อมต่อเทอร์โมคัปเปิลทั้งหมดได้รับการรักษาความปลอดภัยและกำหนดค่าอย่างถูกต้องยืนยันประเภทเทอร์โมคัปเปิลที่ถูกต้องถูกเลือกในการกำหนดค่าระบบและตรวจสอบเสียงไฟฟ้าภายนอกหรือปัจจัยด้านสิ่งแวดล้อมที่อาจส่งผลกระทบต่อการอ่าน

การสูญเสียสัญญาณ:ตรวจสอบสายเทอร์โมคัปเปิลเพื่อความต่อเนื่องและความสมบูรณ์ ตรวจสอบให้แน่ใจว่าสายเคเบิล 37 พินเชื่อมต่ออย่างปลอดภัยและปราศจากความเสียหาย
