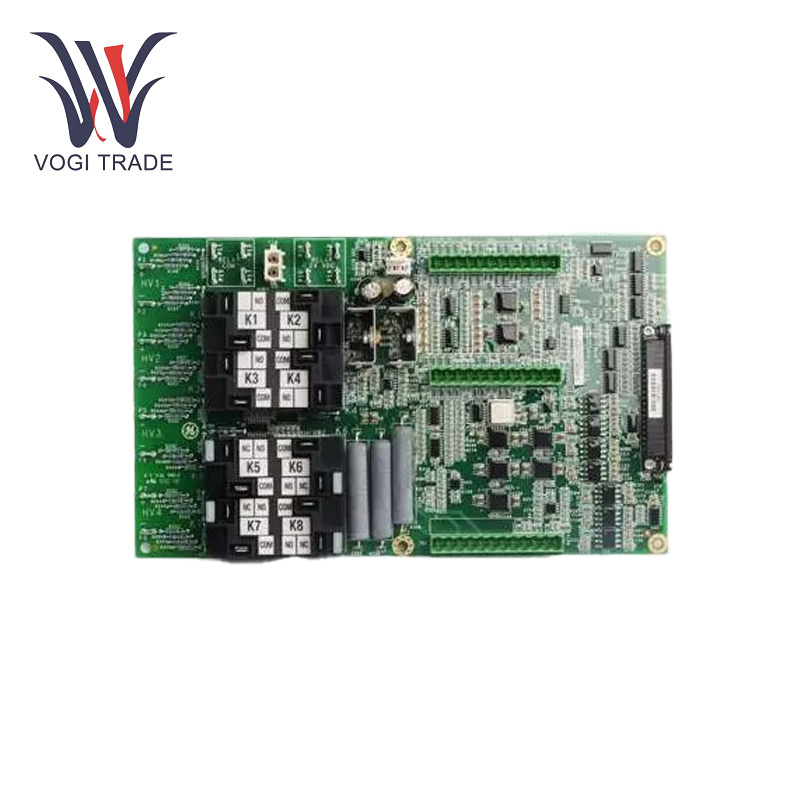

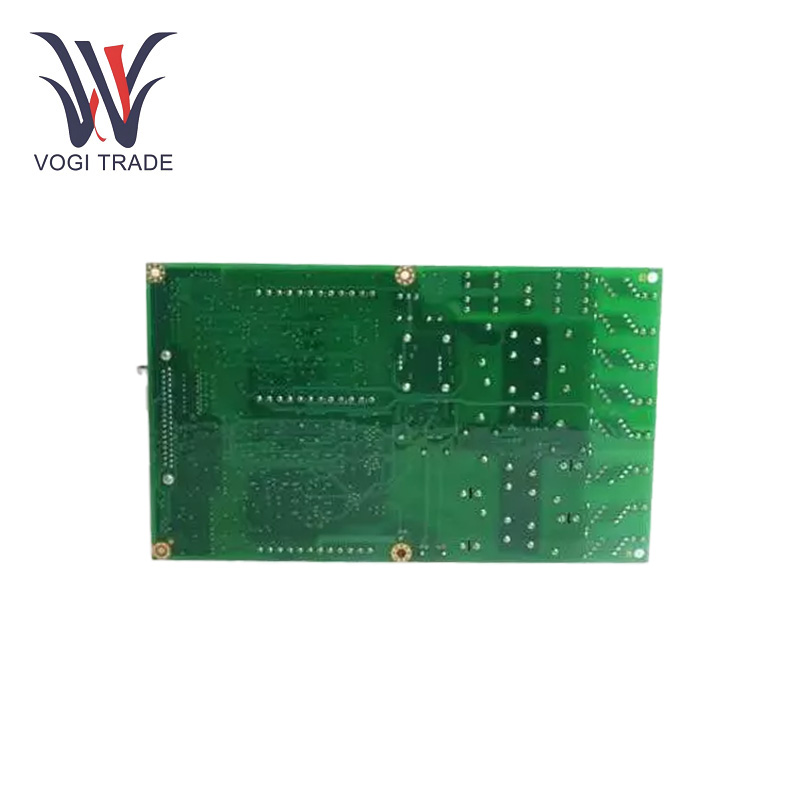

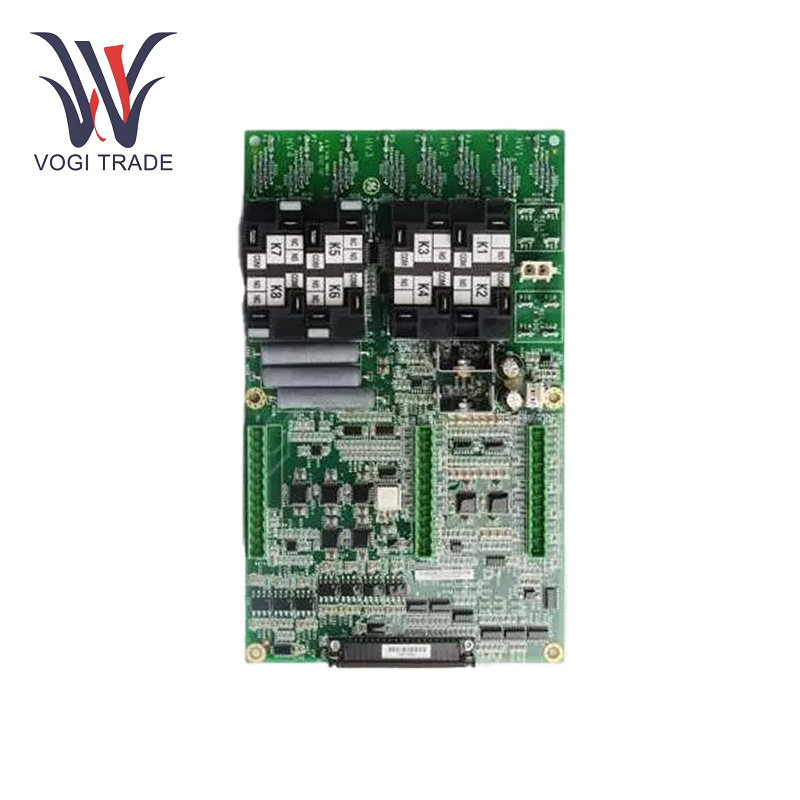

แบรนด์: GEคำอธิบาย: แผงวงจรที่พิมพ์เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS210AEAAH1B จัดเตรียมอินเทอร์เฟซโดยตรงระหว่างระบบควบคุมดิจิตอลและอุปกรณ์เอาต์พุตอะนาล็อกเช่นวาล์วมอเตอร์และแอคทูเอเตอร์ ความน่าเชื่อถือและความสะดวกในการวินิจฉัยพร้อมกับความสามารถในการควบคุมที่ซับซ้อนทำให้เป็นองค์ประกอบพื้นฐานในการเพิ่มประสิทธิภาพของระบบควบคุมที่ซับซ้อน
| ผลิต |
GE |
| หมายเลขรุ่น |
IS210AEAAH1B |
| หมายเลขสั่งซื้อ |
IS210AEAAH1B |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
40 ซม.*30 ซม.*5 ซม. |
| มิติการบรรจุ |
42 ซม.*32 ซม.*7 ซม. |
| น้ำหนัก |
1.2 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้า: +18V ถึง +48V DC
กำลังการผลิตกระแสเกินทันที: กระแสไฟฟ้าต่อเนื่องสูงสุดสองเท่า
อุณหภูมิการทำงาน: -10 ° C ถึง 60 ° C
อุณหภูมิการจัดเก็บ: -20 ° C ถึง 85 ° C
การป้องกันไฟฟ้าสถิต: 25 ถึง 30 kV
ตัวเชื่อมต่อ Ionet: 3.
พอร์ตอนุกรม: หนึ่ง.
ลักษณะการทำงาน
Commส่วนต่อประสาน: GE IS210AEAAH1B เป็นส่วนต่อประสานการสื่อสารระหว่างบอร์ด POS และ I/O และเครือข่ายการควบคุมระบบ IONET (IONET System) ช่วยให้การสื่อสารและการมีปฏิสัมพันธ์ระหว่างส่วนประกอบของสถาปัตยกรรมได้ง่ายและทำให้มั่นใจได้ว่าทุกส่วนของระบบทำงานพร้อมกัน
VME Bus Master Control: GE IS210AEAAH1B ทำหน้าที่เป็น MME Bus Master ในกล่องควบคุมและ I/O ID ได้รับการจัดการต่อระบบ (ชั้นวาง) และบอร์ดเทอร์มินัล
การรับสัญญาณตอบรับ: ได้รับการตอบรับแบบอะนาล็อกและดิจิตอลจากตัวเชื่อมต่อ Backplane J301 ช่วยให้โมดูลสามารถตรวจสอบสภาพแหล่งจ่ายไฟและดำเนินการที่จำเป็นสำหรับการทำงานที่มั่นคง
การวินิจฉัยข้อบกพร่อง
ตรวจสอบแหล่งจ่ายไฟ: ใช้มัลติเมตรเพื่อวัดแรงดันไฟฟ้าอินพุตและยืนยันว่าอยู่ภายใน +18V ถึง +48V หากแรงดันไฟฟ้าสูงเกินไปหรือต่ำเกินไปอาจทำให้ GE IS210AEAAH1B ทำงานผิดปกติ
การทดสอบการสื่อสาร: ควรใช้เครื่องมือทดสอบที่เหมาะสมเพื่อตรวจสอบสถานะการสื่อสารของทั้งตัวเชื่อมต่อและพอร์ตอนุกรมเพื่อให้เราใช้องค์ประกอบที่เรายืนยันแล้วสามารถสื่อสารกันได้ เมื่อคุณทำเสร็จแล้วส่งสัญญาณทดสอบและดูว่าโมดูลสามารถรับและส่งข้อมูลได้อย่างถูกต้องหรือไม่
การวินิจฉัยซอฟต์แวร์: ตรวจสอบข้อความแสดงข้อผิดพลาดที่เกี่ยวข้องกับ GE IS210AEAAH1B โดยใช้ซอฟต์แวร์การกำหนดค่าและการตรวจสอบของ GE ข้อมูลรายละเอียดเกี่ยวกับข้อผิดพลาดในการสื่อสารความล้มเหลวของฮาร์ดแวร์หรือปัญหาอื่น ๆ อาจรวมอยู่ในซอฟต์แวร์
ฟิลด์แอปพลิเคชัน
การควบคุมกังหันลม: ส่วนใหญ่ทำงานภายในระบบควบคุมของกังหันลม GE IS210AEAAH1B เป็นสิ่งจำเป็นสำหรับการทำงานของกังหันลมเช่นการควบคุมมุมพิทช์ของใบมีดกังหันลมความเร็วของเครื่องกำเนิดไฟฟ้าและความปลอดภัยโดยรวมและความเสถียรของระบบการผลิตพลังงานลม
ระบบอัตโนมัติอุตสาหกรรม: มันสามารถใช้ในสถานการณ์ระบบอัตโนมัติอุตสาหกรรมจำนวนมากที่ความสามารถของการสื่อสารในการประมวลผลข้อมูลสูงและเชื่อถือได้ ตัวอย่างเช่นในระบบควบคุมของสายการผลิตมันสามารถทำให้อุปกรณ์ข้อมูลทำงานในการร่วมมือและเปิดใช้งานขั้นตอนการผลิตที่ทำงานได้อย่างมีประสิทธิภาพ
การผลิตไฟฟ้าและโรงไฟฟ้าการกระจายและระบบการกระจายพลังงานสามารถใช้ในการตรวจสอบและควบคุมอุปกรณ์การผลิตพลังงานเบรกเกอร์และอุปกรณ์อื่น ๆ มันมีส่วนช่วยในการทำงานที่สมดุลของกริดพลังงานและการจัดหาที่มั่นคงและการกระจายของพลังงานไฟฟ้า
