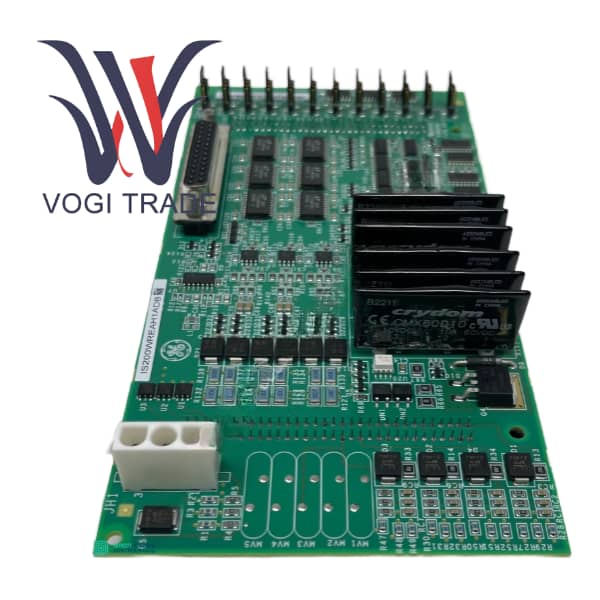

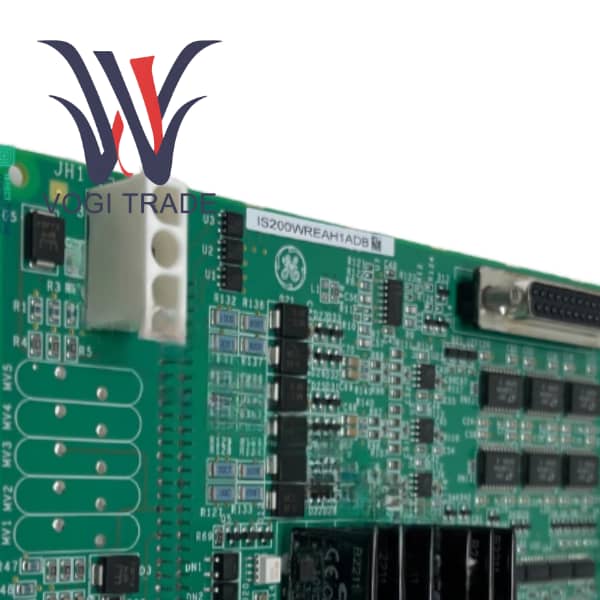

จีอี IS200WREAH1ACB

ภาพรวมผลิตภัณฑ์

IS200WREAH1ACB คือบอร์ดอินเทอร์เฟซการเดินทางฉุกเฉินของกังหันซึ่งออกแบบโดย GE Energy สำหรับระบบควบคุมกังหันไอน้ำ/ก๊าซ/กังหัน Mark VIe

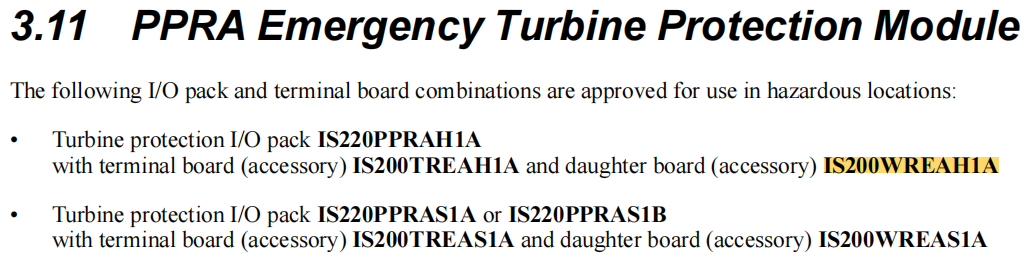

นี่คือการ์ดบอร์ดย่อยที่ติดตั้งในกล่อง PPRA โดยปกติจะใช้ร่วมกับบอร์ดประมวลผลหลัก TREA เป็นการ์ดบอร์ดพันธมิตร

ในสถาปัตยกรรม TMR หรือ Dual ของ Mark VIe การ์ดบอร์ด WREA มีหน้าที่รับผิดชอบในการประมวลผลสัญญาณการเดินทางแบบมีสายจากไซต์งาน และขับเคลื่อนรีเลย์การเดินทางโดยตรงเพื่อตัดการจ่ายน้ำมันเชื้อเพลิง ซึ่งทำหน้าที่เป็นแนวป้องกันสุดท้ายในการปกป้องความปลอดภัยของหน่วย

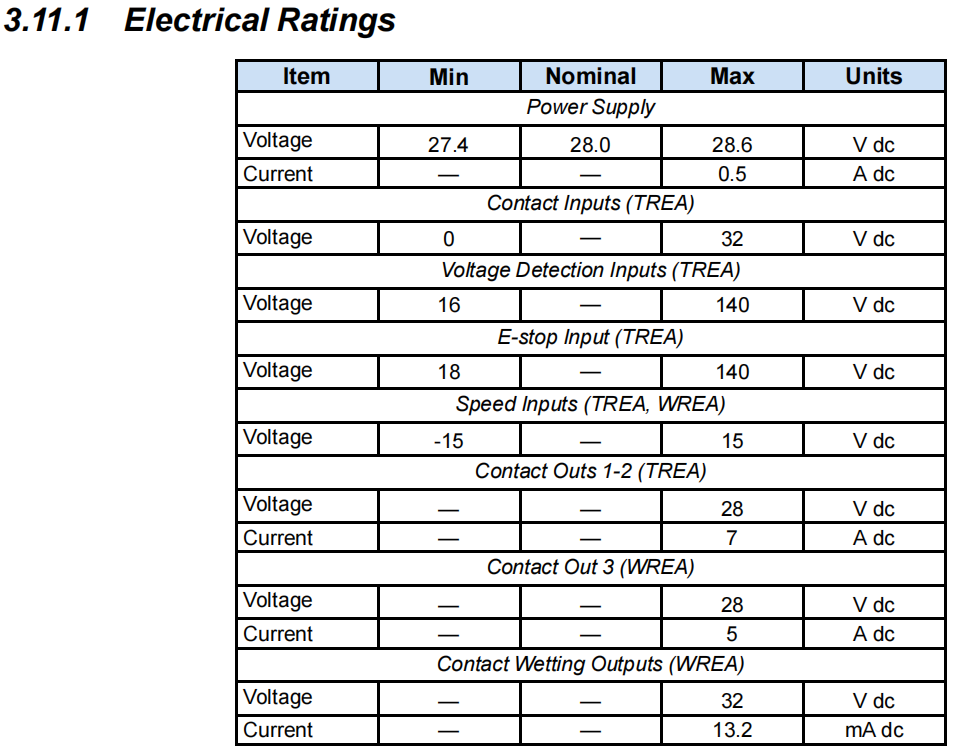

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

บอร์ดการ์ด IS200WREAH1ACB ได้รับการออกแบบมาโดยเฉพาะเพื่อรับสัญญาณ "การสัมผัสแบบแห้ง" หรือ "การสัมผัสแบบเปียก" จากไซต์งาน เมื่อตรวจพบสัญญาณอันตราย มันจะตัดการจ่ายไฟไปยังวาล์วตัดน้ำมันเชื้อเพลิงทันที และดำเนินการปิดเครื่องฉุกเฉิน

ใช้ส่วนประกอบระดับอุตสาหกรรมและมีความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้า ทำให้มั่นใจได้ว่าการทำงานจะมีเสถียรภาพในสภาพแวดล้อมที่มีการสั่นสะเทือนของกังหันสูงและสัญญาณรบกวนแม่เหล็กไฟฟ้าสูง

การ์ดบอร์ดมักจะมีไฟ LED เพื่อแสดงสถานะพลังงาน สถานะการทำงาน และการตรวจจับสถานะอินพุตการเดินทางเฉพาะ

ในฐานะที่เป็นส่วนหนึ่งของโมดูล PPRA การรวมกันของ WREA และ TREA ทำให้เกิดการแยกตัวประมวลผลและอินเทอร์เฟซ ซึ่งอำนวยความสะดวกในการบำรุงรักษาและการเปลี่ยน

การออกแบบเป็นไปตามหลักความปลอดภัยของข้อผิดพลาด เมื่อการ์ดบอร์ดสูญเสียพลังงานหรือทำงานผิดปกติ โดยปกติแล้วจะทำให้เกิดกลไกด้านความปลอดภัยเพื่อป้องกันการเกิดอันตราย

กรณีการใช้งานจริง

วิกฤติโรงไฟฟ้าพลังความร้อนร่วม

ในตอนกลางคืน โหลดของโรงไฟฟ้าอยู่ในระดับต่ำ และหน่วยต่างๆ อยู่ในสถานะเกียร์หมุนที่ความเร็วต่ำ ทันใดนั้น เนื่องจากเกิดข้อผิดพลาดในระบบหล่อลื่น เซ็นเซอร์อุณหภูมิของแบริ่งกังหันจึงแสดงให้เห็นว่าอุณหภูมิเพิ่มสูงขึ้นถึง 120°C ภายใน 0.5 วินาที บอร์ดการ์ด IS200WREAH1A ที่ติดตั้งในโมดูล PPRA ของตู้ Mark VIe สวิตช์อุณหภูมิทำงาน โดยปิดสัญญาณหน้าสัมผัสแห้งแล้วส่งสัญญาณไปยังช่องอินพุตของการ์ดบอร์ด WREA WREA ส่งสัญญาณไปยังโปรเซสเซอร์ TREA ตรรกะของ TREA ตัดสินว่าเป็นการปิดระบบฉุกเฉิน และออกคำสั่งดำเนินการไปยัง WREA ทันที รีเลย์ภายในการ์ดบอร์ด WREA ทำหน้าที่ตัดการจ่ายไฟไปยังขดลวดแม่เหล็กไฟฟ้าของวาล์วตัดน้ำมันเชื้อเพลิง เครื่องปิดเครื่องอย่างปลอดภัยภายใน 2 วินาที หลีกเลี่ยงอุบัติเหตุสำคัญๆ ของอุปกรณ์ เช่น แบริ่งไหม้และการงอของโรเตอร์

คู่มือการติดตั้ง

คำเตือน! ก่อนการติดตั้ง ตรวจสอบให้แน่ใจว่าได้ปิดเครื่องหรือยืนยันว่ารองรับ Hot Swap เมื่อติดตั้งใน HazLoc ให้ปฏิบัติตามกฎข้อบังคับเกี่ยวกับการป้องกันการระเบิด

ขั้นตอน

สวมสายรัดข้อมือป้องกันไฟฟ้าสถิต

จัดตำแหน่งการ์ดบอร์ดให้ตรงกับรางของโครง PPRA และดันเข้าไปอย่างนุ่มนวลจนกระทั่งขั้วต่อเข้าที่จนสุด

ขันอีเจ็คเตอร์ที่ปลายทั้งสองข้างของการ์ดบอร์ดให้แน่นเพื่อให้แน่ใจว่าการ์ดการ์ดและแบ็คเพลนสัมผัสกันดี

เชื่อมต่อสายสัญญาณในสถานที่เข้ากับแผงขั้วต่อที่สอดคล้องกันของการ์ดบอร์ด WREA

หลังจากเปิดเครื่อง ให้สังเกตไฟ LED บนการ์ดบอร์ด PWR ควรเปิดไฟสีเขียวตลอดเวลา OK ควรเป็นไฟกะพริบสีเขียว และ TRIP ควรปิด
