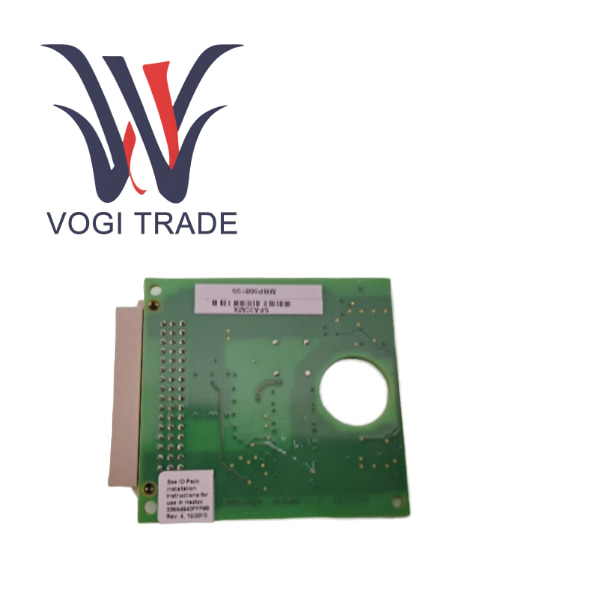

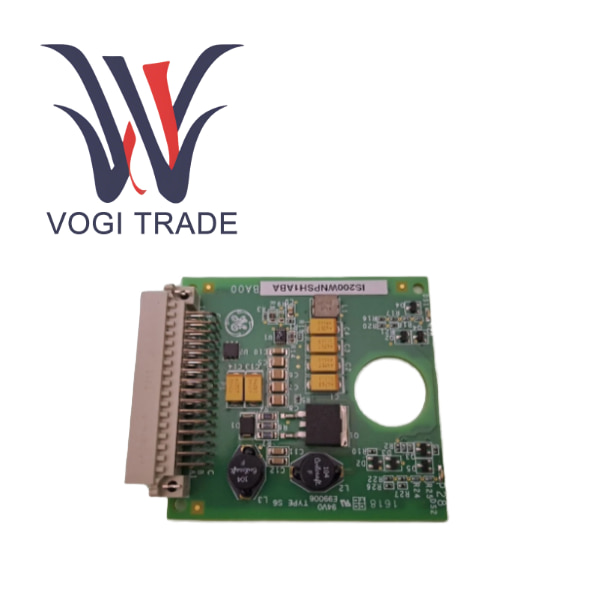

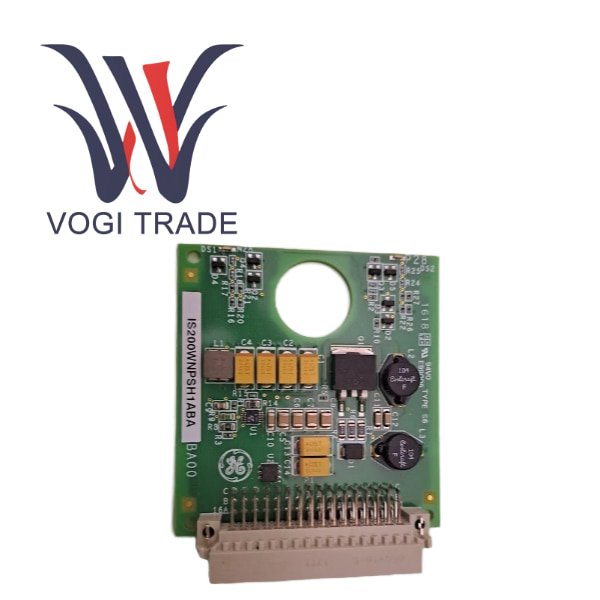

จีอี IS200WNPSH1AAA

ผลิตภัณฑ์ภาพรวมw

GE IS200WNPSH1AAA เป็นอินเทอร์เฟซเครือข่ายและโมดูลการจัดการพลังงานโดยเฉพาะที่มีความน่าเชื่อถือสูง ออกแบบโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS และระบบควบคุมกระบวนการ ชื่ออย่างเป็นทางการคือ "พลังและสถานะเครือข่ายเวิร์กสเตชัน"

โมดูลนี้ไม่ได้ติดตั้งในแพ็คเกจ I/O ใกล้กับอุปกรณ์ภาคสนาม แต่ได้รับการติดตั้งเป็นพิเศษในตู้ท้องถิ่นของเวิร์กสเตชัน Mark VIe หรือสถานีวิศวกรที่ตั้งอยู่ในพื้นที่ปลอดภัย ภารกิจหลักของบริษัทคือการจ่ายไฟกระแสตรงแบบควบคุมให้กับอุปกรณ์เครือข่ายสำคัญที่เชื่อมต่อกับสถานีควบคุมเครื่อง และเพื่อตรวจสอบสถานะความสมบูรณ์ของลิงก์เครือข่ายสถานีควบคุมเครื่องทั้งหมดแบบเรียลไทม์

เนื่องจากเป็นรากฐานที่สำคัญของการโต้ตอบระหว่างมนุษย์กับเครื่องจักร (HMI) และฟังก์ชันการบำรุงรักษาทางวิศวกรรมของระบบ Mark VIe การ์ด WNPS ช่วยให้มั่นใจได้ว่าผู้ปฏิบัติงานและวิศวกรจะสามารถเข้าถึงระบบควบคุมได้อย่างต่อเนื่องและเชื่อถือได้ โดยให้ระดับฮาร์ดแวร์ โดยไม่ขึ้นกับระบบปฏิบัติการและซอฟต์แวร์ระดับบน การระบุสถานะเครือข่าย และทริกเกอร์การแจ้งเตือนแบบมีสายเมื่อตรวจพบข้อผิดพลาด จึงรับประกันการทำงานที่ปลอดภัยและการบำรุงรักษาที่มีประสิทธิภาพของโรงงาน

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

รับประกันความพร้อมใช้งานสูงของเครือข่ายสถานีผู้ให้บริการ

อินพุตพลังงานสำรองคู่และฟังก์ชันการสลับที่ราบรื่นช่วยให้มั่นใจได้ว่าการจ่ายไฟสำหรับสวิตช์อีเธอร์เน็ตที่สำคัญจะไม่หยุดชะงัก ซึ่งเป็นข้อกำหนดเบื้องต้นสำหรับการทำงานออนไลน์อย่างต่อเนื่องของสถานีควบคุมเครื่อง

ผู้พิทักษ์สุขภาพเครือข่ายระดับฮาร์ดแวร์

การ์ด WNPS มีกลไกการตรวจสอบสถานะเครือข่ายที่ไม่ขึ้นกับระบบปฏิบัติการและซอฟต์แวร์ระดับบน แม้ว่าระบบ Windows ของสถานีผู้ให้บริการจะขัดข้อง ไดรเวอร์การ์ดเครือข่ายล้มเหลว หรือซอฟต์แวร์ HMI ไม่ตอบสนอง WNPS ก็สามารถสะท้อนการเชื่อมต่อของเครือข่ายทางกายภาพที่สำคัญผ่านเอาต์พุตหน้าสัมผัสแบบแห้งได้อย่างแม่นยำ

ลดความซับซ้อนของการเตือนและการวินิจฉัย

เอาต์พุตหน้าสัมผัสแบบแห้งสามารถเชื่อมต่อโดยตรงกับเครื่องแจ้งเตือนหลักของโรงงานหรือระบบตรวจสอบระดับที่สูงกว่า เมื่อเครือข่ายสถานีผู้ปฏิบัติงานล้มเหลว ห้องควบคุมจะได้รับการแจ้งเตือนฮาร์ดแวร์ส่วนกลางทันที โดยระบุว่า "เครือข่ายสถานีผู้ปฏิบัติงาน XX ล้มเหลว"

เพิ่มความน่าเชื่อถือของระบบโดยรวม

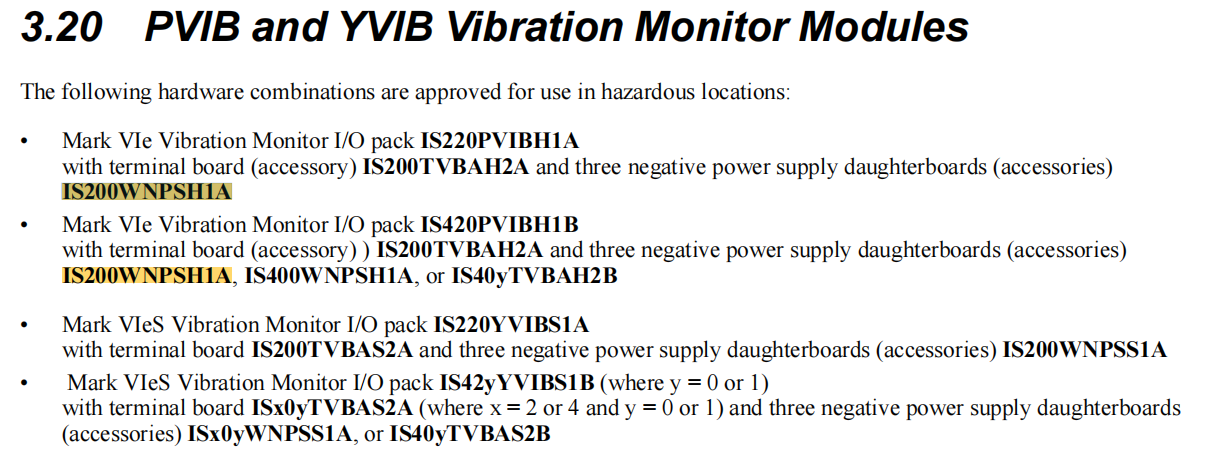

ในสถาปัตยกรรมโดยรวมของ Mark VIe นั้น WNPS เติมเต็มช่องว่างด้านความน่าเชื่อถือที่ฝั่งสถานีควบคุมเครื่อง IS200WNPSH1AAA ช่วยเสริม EPSM ในด้านแพ็คเกจ I/O และร่วมกันสร้างระบบตรวจสอบสภาพเครือข่ายหลายระดับตั้งแต่ต้นทางถึงปลายทางตั้งแต่ตัวควบคุม, I/O ไปยังสถานีผู้ปฏิบัติงาน

บำรุงรักษาง่าย

สัญญาณไฟ LED ที่ชัดเจนบนแผงด้านหน้าช่วยให้เจ้าหน้าที่บำรุงรักษาระบุได้อย่างรวดเร็วว่า IS200WNPSH1AAA เป็นปัญหาด้านพลังงานหรือปัญหาลิงก์เครือข่ายนอกสถานที่โดยไม่ต้องใช้เครื่องมือใดๆ ซึ่งช่วยลดเวลาในการแก้ไขปัญหาได้อย่างมาก

เปรียบเทียบข้อดีและข้อเสีย
