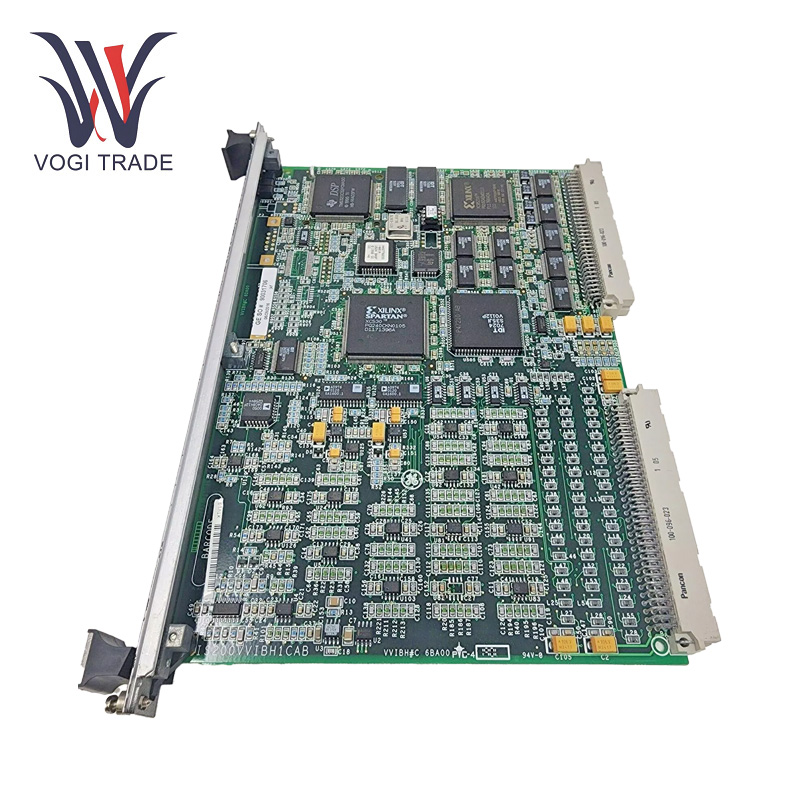

GE IS200VVIBH1C

พารามิเตอร์การดำเนินงาน

แรงดันไฟฟ้า: ทำงานบนแหล่งจ่ายไฟ 24V DC

ช่องป้อนข้อมูล: ติดตั้งช่องอินพุตสี่ช่องที่เข้ากันได้กับเซ็นเซอร์การสั่นสะเทือนต่าง ๆ รวมถึงโพรบความใกล้ชิดเซ็นเซอร์ความเร็วตัวเร่งความเร็วเซ็นเซอร์แผ่นดินไหวและเซ็นเซอร์เฟส

ช่วงการวัด:

การวัดการสั่นสะเทือน:0.001 ถึง 10 กรัม

การวัดความถี่: 10 Hz ถึง 10,000 Hz

การวัดความเร็ว:0 ถึง 100 มม./วินาที

ช่วงอุณหภูมิการทำงาน: -40 ° C ถึง 70 ° C

คุณสมบัติของผลิตภัณฑ์

การตรวจจับการสั่นสะเทือนและการวัด: GE IS200VVIBH1C ใช้เป็นหลักในการรับรู้และวัดการสั่นสะเทือน มันหมายถึงการสื่อสารกับเซ็นเซอร์การสั่นสะเทือนโมดูลจะได้รับค่าทั้งหมดในรูปแบบของอะนาล็อกที่ได้รับจากเซ็นเซอร์การสั่นสะเทือน ADC ของตัวเองจะแปลงเป็นดิจิตอล ข้อมูลนี้คือแอมพลิจูดความถี่ ฯลฯ ของการสั่นสะเทือนเหล่านั้นและสามารถจัดการได้เพิ่มเติม

การประมวลผลและการวิเคราะห์สัญญาณ:หลังจากแปลงสัญญาณการสั่นสะเทือนเป็นข้อมูลดิจิตอลแล้วมันจะดำเนินการดำเนินการประมวลผลสัญญาณ GE IS200VVIBH1C ส่วนใหญ่ใช้เพื่อคำนวณพารามิเตอร์การสั่นสะเทือนต่าง ๆ เช่นค่าเฉลี่ยรูทค่าสแควร์ค่าสูงสุดสเปกตรัมความถี่ ฯลฯ ข้อมูลที่ประมวลผลสามารถให้บริการเพื่อตรวจจับการมีอยู่ของความผิดพลาด

การส่งข้อมูลและการสื่อสาร: GE IS200VVIBH1C นั้นมีส่วนต่อประสานการสื่อสาร มันอาจส่งหรือทำโดยระบบควบคุมอื่น ๆ สิ่งนี้ช่วยให้การตรวจสอบระยะไกลและการวิเคราะห์สภาพการสั่นสะเทือนของเครื่องจักรอุตสาหกรรม

การสร้างสัญญาณเตือนและการเตือน: GE IS200VVIBH1C มีความสามารถในการสร้างสัญญาณเตือนและคำเตือนตามเกณฑ์ที่ตั้งไว้ล่วงหน้าสำหรับแอมพลิจูดหรือความถี่การสั่นสะเทือน

การตรวจสอบการสั่นสะเทือน: วัดความกว้างของกังหันความถี่และความเร็วในการตรวจสอบสุขภาพอย่างต่อเนื่อง

การตรวจจับข้อผิดพลาด: บทบัญญัติของรูปแบบการสั่นสะเทือนที่เสื่อมสภาพซึ่งบ่งบอกถึงปัญหาที่มีอยู่และช่วยในการระบุความผิดพลาดก่อนวัยอันควร

การวิเคราะห์ข้อมูล: เสนอชุดเครื่องมือวิเคราะห์ข้อมูลเพื่อทำการวิเคราะห์แนวโน้มการวิเคราะห์สเปกตรัมและการวิเคราะห์รูปคลื่นเพื่อให้สามารถตรวจสอบสภาพอย่างละเอียด

การติดตั้ง

แร็คเมานต์G: GE IS200VVIBH1C มีไว้สำหรับการติดตั้งในชั้นวาง VME ในการติดตั้งบอร์ดตรวจสอบให้แน่ใจว่าชั้นวางโปรเซสเซอร์ VME ถูกขับเคลื่อนจากนั้นจัดเรียงขั้วต่อขอบของบอร์ดไปยังแบ็คเพลนของชั้นวางและเลื่อนบอร์ดเข้าสู่ตำแหน่งอย่างระมัดระวัง ขันสกรูเชลยที่แผงด้านหน้าเพื่อยึดบอร์ดให้แน่น

การเดินสายของเซ็นเซอร์: การเดินสายที่เหมาะสมของเซ็นเซอร์การสั่นสะเทือนจะต้องเชื่อมต่อกับช่องสัญญาณอินพุตบนบอร์ดโดยใช้ตัวเชื่อมต่อที่เหมาะสมเพื่อให้มั่นใจว่าการเชื่อมต่อทั้งหมดนั้นปลอดภัยและปราศจากการกัดกร่อน

ช่วงแอปพลิเคชัน

การผลิตไฟฟ้า: ใช้ในกังหันก๊าซและไอน้ำในโรงไฟฟ้าเพื่อรักษาความน่าเชื่อถือและป้องกันการหยุดทำงานที่ไม่ได้วางแผนไว้

แอปพลิเคชันอื่น ๆ: พบได้ในการใช้งานอุตสาหกรรมจำนวนมากที่ใช้เครื่องจักรที่ขับเคลื่อนด้วยกังหันเช่นในโรงงานผลิตสารเคมีสถานที่ผลิตและการขับเคลื่อนทางทะเล

การแก้ไขปัญหา

การตรวจสอบภาพ: ณ จุดนี้ในกระบวนการรวบรวมข้อมูลเรามีชิ้นส่วนของเราและแนวคิดของวงจร แต่ยังไม่พร้อมที่จะใช้

ตัวบ่งชี้ LED: ใช้ไฟ LED แผงด้านหน้าเพื่อตรวจสอบสถานะการปฏิบัติงานและความผิดพลาด

คุณลึก: ตรวจสอบว่าสัญญาณอินพุตและเอาต์พุตเป็นไปตามที่คาดไว้ด้วยความสามารถในการวินิจฉัย

การตั้งค่าจัมเปอร์: ควรเปรียบเทียบการตั้งค่าการกำหนดค่าเพื่อให้แน่ใจว่าการกำหนดค่าจัมเปอร์ที่เหมาะสมเพื่อหลีกเลี่ยงข้อผิดพลาดของเมนบอร์ด
