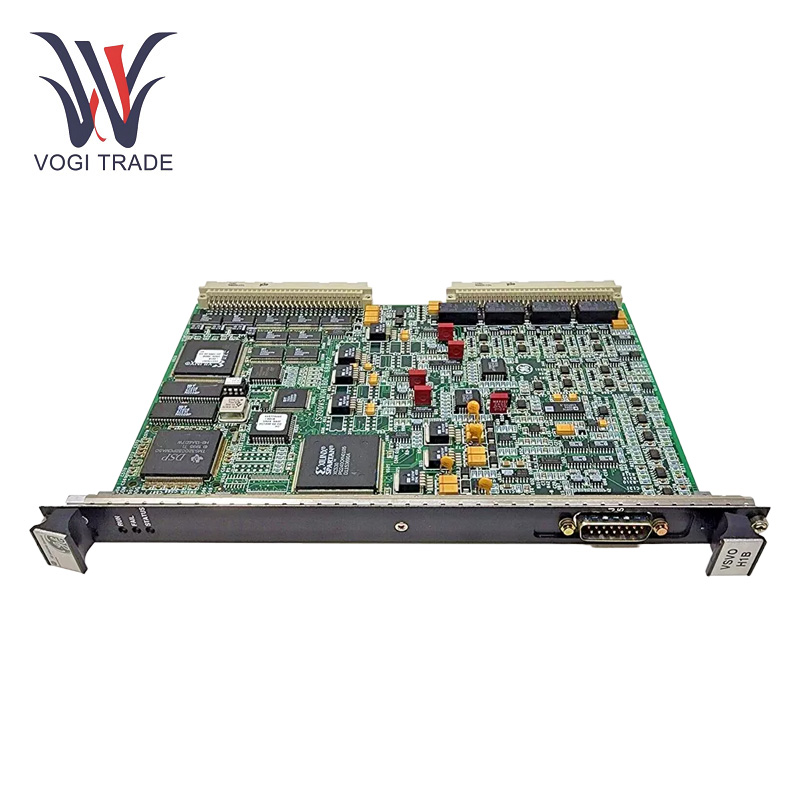

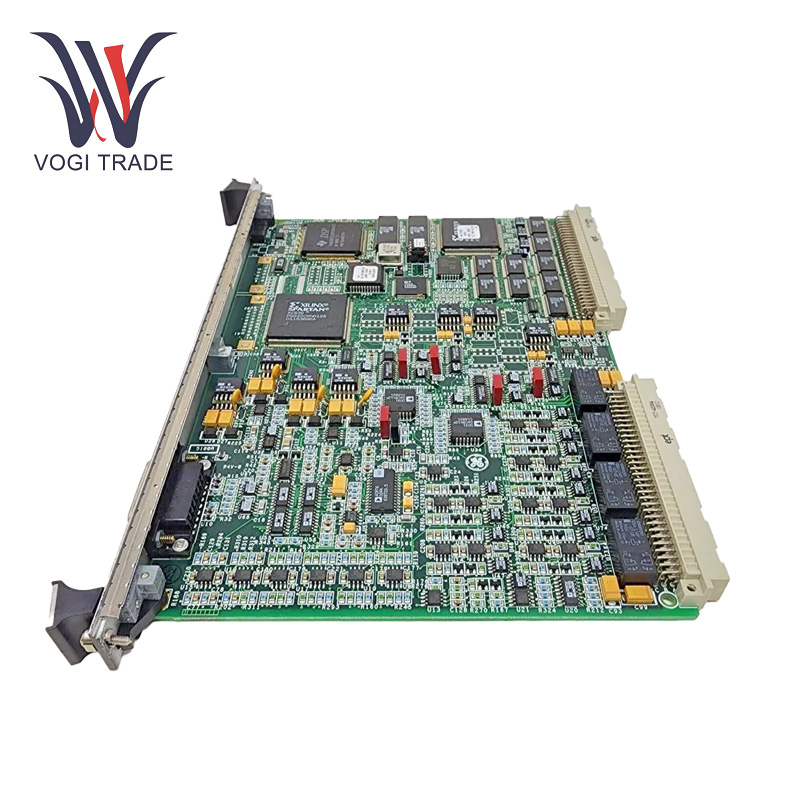

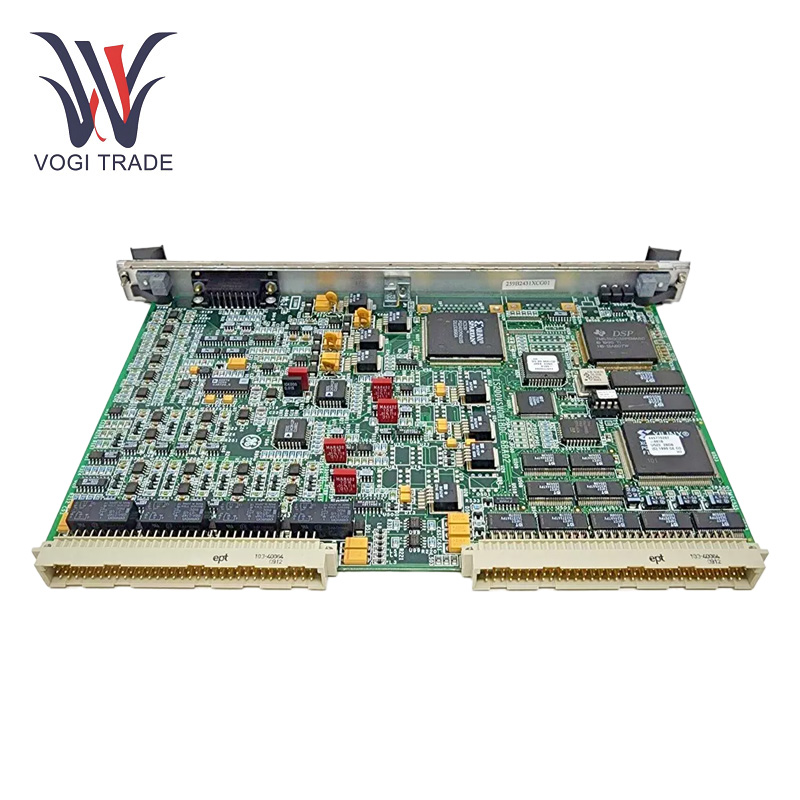

GE IS200VSVOH1B

พารามิเตอร์การทำงาน

ช่องควบคุมเซอร์โว: จัดการวาล์วเซอร์โวไฟฟ้าไฮดรอลิกสี่วาล์วแต่ละรายการให้เอาต์พุตกระแสสองทิศทางเพื่อควบคุมวาล์วไอน้ำและเชื้อเพลิง

ข้อเสนอแนะตำแหน่ง: ใช้ Transformers Difference ตัวแปรเชิงเส้น (LVDTS) สำหรับข้อเสนอแนะตำแหน่งวาล์วที่แม่นยำรองรับอินพุต LVDT ได้สูงสุดหกอินพุต

การกระตุ้น LVDT: สร้างแรงดันไฟฟ้าการกระตุ้นคลื่นไซน์ 3.2 kHz สำหรับ LVDTS เพื่อให้มั่นใจว่าการตรวจจับตำแหน่งที่แม่นยำ

อินพุตอัตราชีพจรรวมถึงอินพุตการไหลของอัตราชีพจรสามครั้งสำหรับแอปพลิเคชันที่วัดอัตราการไหลของเชื้อเพลิง

ช่วงอุณหภูมิ: -40 ° C ถึง +85 ° C

คุณสมบัติของผลิตภัณฑ์

แหล่งจ่ายไฟและการกระจาย: GE IS200VSVOH1B เป็นศูนย์กลางพลังงานเป็นหลัก วิเคราะห์พลังงานที่เข้ามาแล้วกระจายในลักษณะที่ควบคุมไปยังระบบย่อยที่แตกต่างกัน

การปรับสภาพสัญญาณและการแปลง: GE IS200VSVOH1B มีความสามารถในการปรับสภาพสัญญาณที่ซับซ้อน มันมีความสามารถในการแปลงสัญญาณแบบอะนาล็อกจากเซ็นเซอร์เพื่อให้สามารถประมวลผลได้โดยตัวควบคุมดิจิตอล ฟังก์ชั่นอีกประการหนึ่งคือการกำหนดสัญญาณจากแหล่งภายนอกเพื่อตอบสนองความต้องการความต้านทานของวงจรภายในการช่วยในความสมบูรณ์ของสัญญาณในขณะที่ลดเสียงรบกวน

การสนับสนุนส่วนต่อประสานการสื่อสาร: เช่นเดียวกับคอนโทรลเลอร์ฝังตัวพื้นฐานนี่คือ SCU มันแชร์อินเทอร์เฟซการสื่อสารรองรับพอร์ตการสื่อสารหลายพอร์ต GE IS200VSVOH1B อาจมีพอร์ตอีเธอร์เน็ตสำหรับการสื่อสารความเร็วสูงกับระบบควบคุมอื่น ๆ และสถานีตรวจสอบระยะไกล นอกจากนี้ยังมีอินเทอร์เฟซอนุกรมเช่น Rs 232 และ Rs 485 ซึ่งช่วยให้เข้ากันได้กับอุปกรณ์เก่าและประสิทธิภาพในสถานที่อุตสาหกรรมที่มีเสียงดัง การใช้โปรโตคอลการสื่อสารอินเทอร์เฟซเหล่านี้ช่วยปรับให้เข้ากับการตั้งค่าระบบอัตโนมัติอุตสาหกรรมมากกว่าหนึ่งประเภท

การติดตั้ง

ติดตั้ง: GE IS200VSVOH1B เข้าสู่ช่องใด ๆ ของชั้นวาง VME และคันโยกด้านบนและด้านล่างมีส่วนร่วมกับความตึงเครียดบนขั้วต่อขอบ

การรักษาความปลอดภัย: ขันสกรูเชลยที่ด้านบนและด้านล่างของแผงด้านหน้าเพื่อยึดบอร์ด

การเชื่อมต่อ: การเชื่อมต่อสัญญาณควรใช้ประโยชน์จากสายเคเบิลที่เชื่อมต่อกับขั้วต่อ J5 ในแผงด้านหน้าและตัวเชื่อมต่อ J3/J4 ใน Backplane VME

เพิ่มพลัง: เปิดแร็ค VME หลังจากการติดตั้งตรวจสอบไฟ LED ของแผงด้านหน้าและตรวจสอบสิ่งบ่งชี้การวินิจฉัย

Aช่วง pplicle

กังหันก๊าซและไอน้ำ:ควบคุมวาล์วเชื้อเพลิงและไอน้ำเพื่อรักษาประสิทธิภาพของกังหัน

พืชไฟฟ้า: เพิ่มประสิทธิภาพการตั้งค่ากังหันสำหรับการผลิตพลังงานที่อนุญาต

การควบคุมกระบวนการอุตสาหกรรม: GE นี้ IS200VSVOH1B การควบคุมเครื่องจักรต้องการการควบคุมที่แม่นยำของการไหลของของไหลและการวางตำแหน่งวาล์วในกระบวนการอุตสาหกรรมที่สำคัญ

การแก้ไขปัญหา

การตรวจสอบภาพ: ตรวจสอบบอร์ดสำหรับความเสียหายทางกายภาพการเชื่อมต่อที่หลวมหรือสัญญาณของความร้อนสูงเกินไป

ตัวบ่งชี้ LED: ตรวจสอบไฟ LED ของแผงด้านหน้าเรียกใช้กระพริบสีเขียวหมายถึงการทำงานปกติ Fail Solid Red หมายถึงความผิดพลาดและสถานะการกะพริบส้มสถานะหมายถึงเงื่อนไขการเตือน

การตรวจสอบสัญญาณ: ใช้เครื่องมือวินิจฉัยเพื่อตรวจสอบความสมบูรณ์ของสัญญาณป้อนกลับ LVDT, เอาต์พุตปัจจุบันเซอร์โวและอินพุตอัตราชีพจร

การตรวจสอบการกำหนดค่า: ตรวจสอบว่าการตั้งค่าจัมเปอร์และการกำหนดค่าจัมเปอร์นั้นสอดคล้องกับข้อกำหนดของระบบและแอปพลิเคชัน

สภาพแวดล้อม: สภาพแวดล้อมการทำงานควรสอดคล้องกับช่วงอุณหภูมิและความชื้นที่ระบุเพื่อหลีกเลี่ยงผลกระทบต่อประสิทธิภาพ
