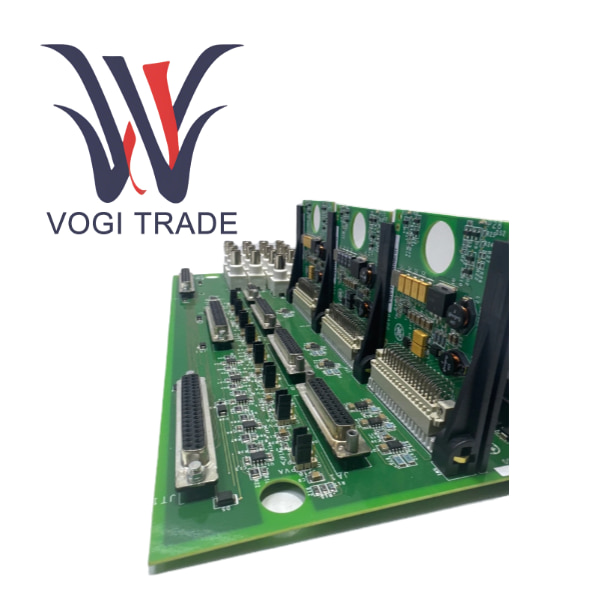

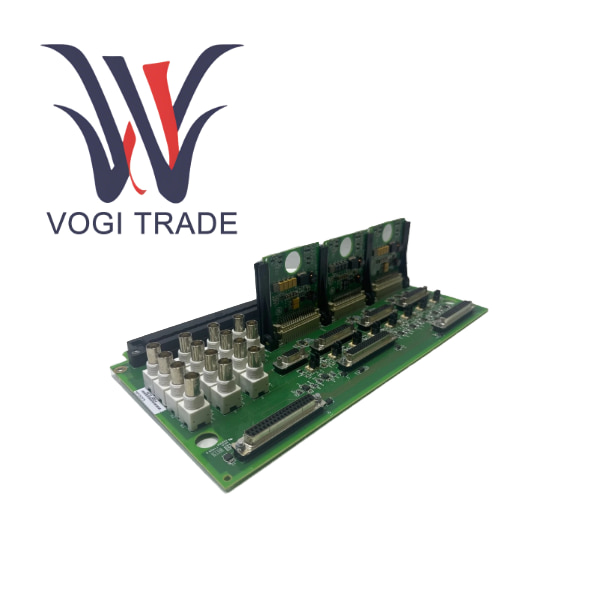

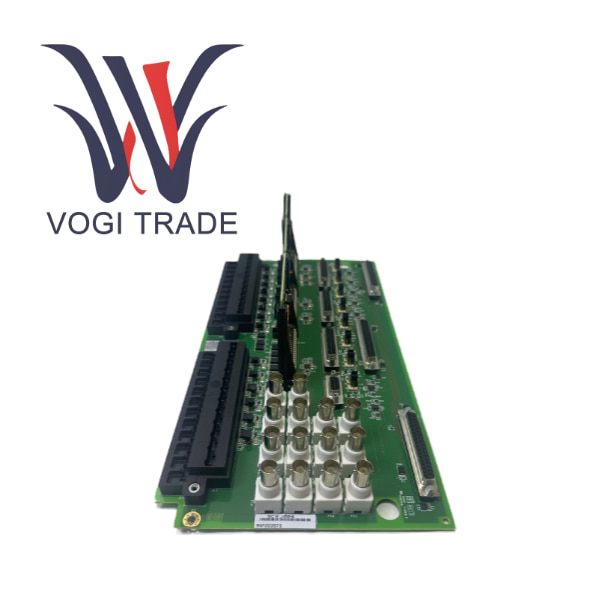

จีอี IS200TVBAH2AAA

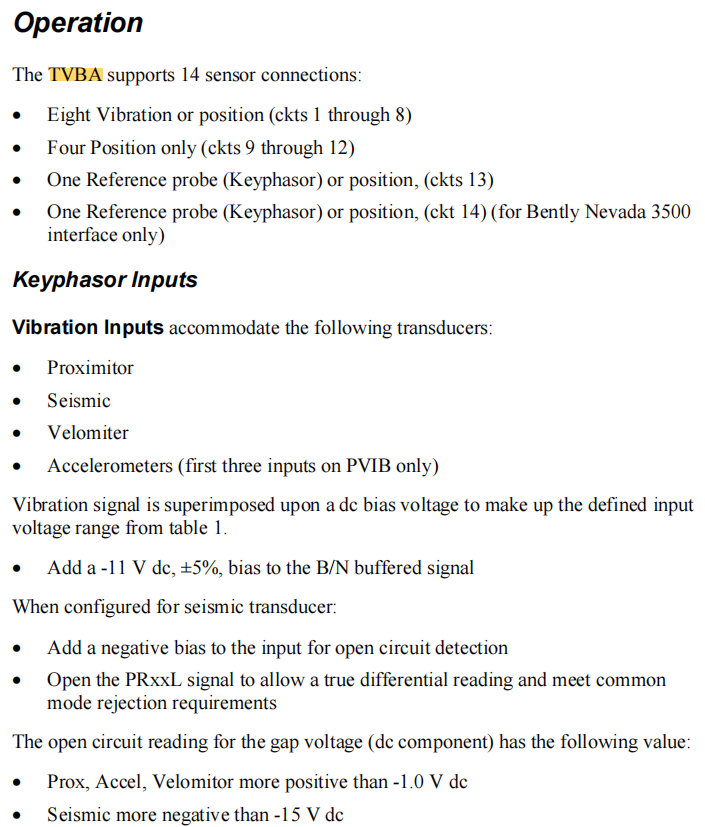

ภาพรวมผลิตภัณฑ์

GE IS200TVBAH2AAA เป็นโมดูลโปรเซสเซอร์ I/O ประสิทธิภาพสูงโดยเฉพาะซึ่งออกแบบโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS ขั้นสูงและระบบควบคุมกระบวนการ ชื่ออย่างเป็นทางการคือ "Turbine Vibration and Buffer Amplifier Interface" ในฐานะหนึ่งในองค์ประกอบหลักของสถาปัตยกรรม I/O แบบกระจาย Mark VIe การ์ด TVBA ไม่ใช่แค่บอร์ดแปลงสัญญาณธรรมดาเท่านั้น แต่เป็นหน่วยประมวลผลส่วนหน้าอัจฉริยะ

ข้อมูลจำเพาะและพารามิเตอร์ของผลิตภัณฑ์

ข้อมูลจำเพาะที่สำคัญของ IS200TVBAH2AAA มีดังต่อไปนี้

ซีรี่ส์ผลิตภัณฑ์                ระบบ GE Mark VIe / Mark VIeS I/O

ประเภทโมดูล                  การ์ดอินเทอร์เฟซการสั่นสะเทือนของกังหันและบัฟเฟอร์แอมพลิฟายเออร์

รุ่น                            IS200TVBAH2AAA

การแก้ไขฮาร์ดแวร์          H2A

จำนวนช่องอินพุต       4 ช่องอินพุตเครื่องขยายบัฟเฟอร์อิสระ

ประเภทสัญญาณอินพุต           -เอาต์พุตบัฟเฟอร์ DC 24V

ช่วงแรงดันไฟฟ้าอินพุต      -23.5V ถึง -1.0V DC

ตัวแปลง A/D               ADC 16 บิตอิสระต่อช่องสัญญาณ ทำให้มั่นใจได้ถึงความละเอียดและความแม่นยำสูง

อัตราการสุ่มตัวอย่าง               สูงสุด 10 kHz ต่อช่องสัญญาณ เพียงพอที่จะบันทึกเหตุการณ์การสั่นสะเทือนความถี่สูง

การแยกสัญญาณ              การแยกสัญญาณด้วยไฟฟ้าระหว่างช่องสัญญาณและระหว่างช่องสัญญาณกับกราวด์เพื่อป้องกันการรบกวนของกราวด์กราวด์ ช่วยเพิ่มความต้านทานต่อสัญญาณรบกวนของระบบ

ข้อมูลจำเพาะด้านกำลังและเอาต์พุต

พลังกระตุ้นของเซ็นเซอร์          ให้ -24V DC ± 1% พลังกระตุ้นสำหรับปรีแอมป์แต่ละตัวที่เชื่อมต่อ

กระแสไฟฟ้า                       แต่ละช่องสามารถจ่ายกระแสไฟฟ้าได้สูงสุด 30 mA

การตรวจสอบสถานะ                   ตรวจสอบกระแสไฟของปรีแอมป์และแรงดันเอาต์พุตของแต่ละช่องอย่างต่อเนื่องเพื่อตรวจจับวงจรเปิด การลัดวงจร หรือความล้มเหลวของปรีแอมป์

การสื่อสารและการประมวลผล

อินเทอร์เฟซการสื่อสาร        เชื่อมต่อกับคอนโทรลเลอร์ผ่านแบ็คเพลน I/O โดยใช้อีเธอร์เน็ตความเร็วสูงสำหรับการแลกเปลี่ยนข้อมูล

การประมวลผลแบบออนบอร์ด              ไมโครโปรเซสเซอร์ในตัว การตรวจสอบตัวเอง การปรับสภาพสัญญาณ การแพ็กข้อมูล ฯลฯ และการอัปโหลดค่าแรงดันไฟฟ้าดิบและสถานะการวินิจฉัยไปยังคอนโทรลเลอร์ หมายเหตุ                TVBA เองไม่ได้ทำการคำนวณ FFT หรือสัญญาณเตือน สิ่งเหล่านี้ดำเนินการโดยผู้ควบคุม

กายภาพและสิ่งแวดล้อม

วิธีการติดตั้ง                 ติดตั้งใน Mark VIe Local I/O Pack ซึ่งใช้สล็อต I/O มาตรฐาน ไฟ LED

LED สีเขียว OK                        ติดตลอดเวลาแสดงว่าโมดูลทำงานได้ตามปกติ

LED สีแดง ข้อผิดพลาด                      ติดตลอดเวลาแสดงว่าโมดูลตรวจพบความผิดปกติภายในหรือการหยุดชะงักของการสื่อสาร

ไฟ LED สีเหลือง 4 ดวง CH1-CH4          ระบุสถานะของแต่ละช่องตามลำดับ

อุณหภูมิในการทำงาน           -25°C ถึง +70°C
