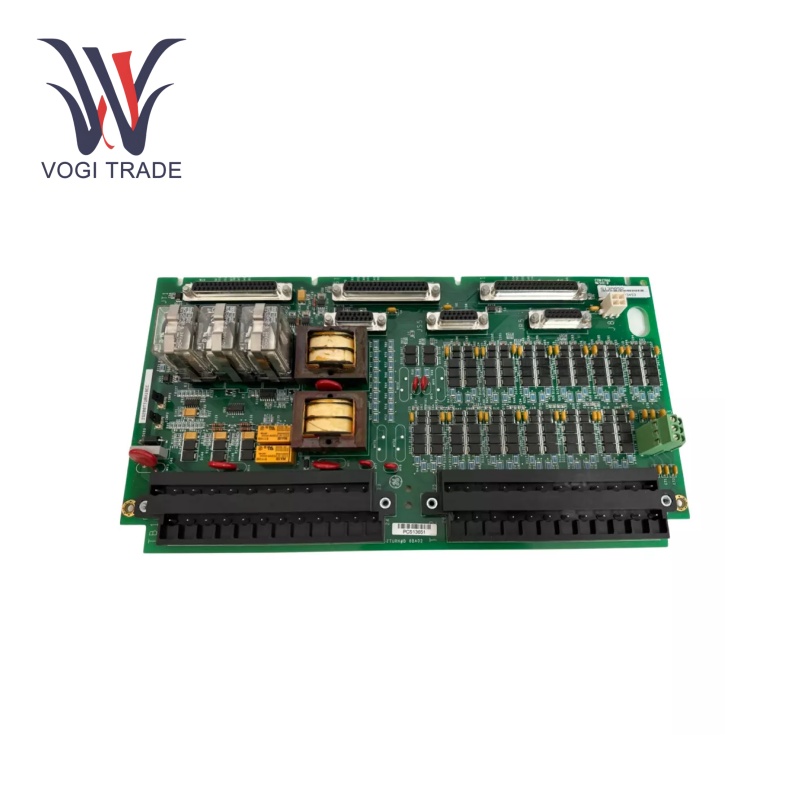

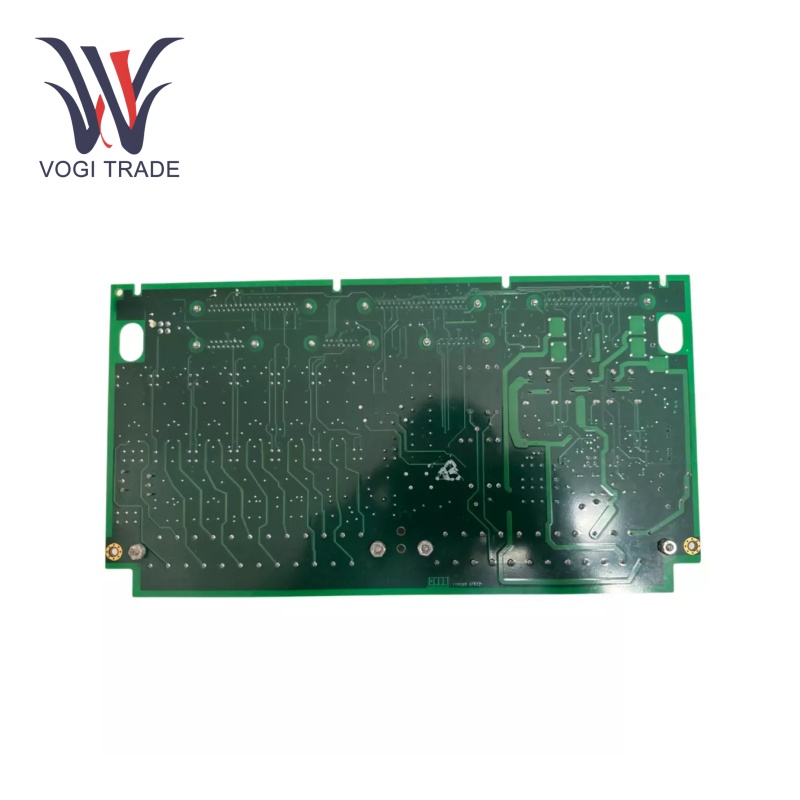

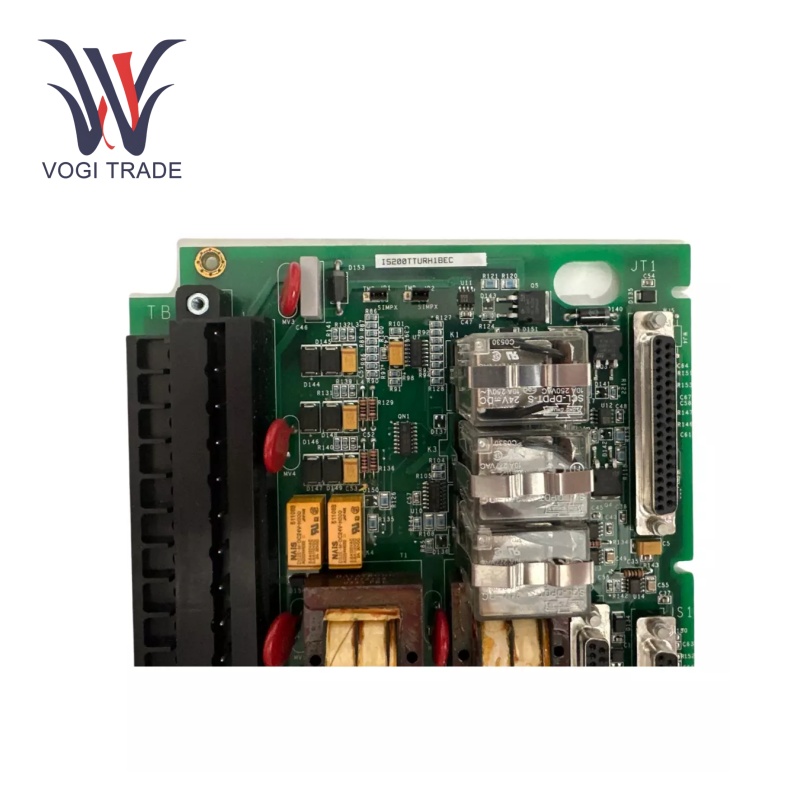

แบรนด์: GEคำอธิบาย: บอร์ดการเลิกจ้างกังหันเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200TTURH1BEC เป็นบอร์ดเทอร์มินัลการป้องกันกังหันหลักที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark VI มันประมวลผลอินพุตจากอุปกรณ์อัตราพัลส์แบบพาสซีฟเพื่อวัดความเร็วของกังหันอย่างแม่นยำและช่วยในการซิงโครไนซ์เครื่องกำเนิดไฟฟ้า
| ผลิต |
GE |
|
หมายเลขรุ่น |
IS200TTURH1BEC |
| หมายเลขสั่งซื้อ |
IS200TTURH1BEC |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
|
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
|
รหัส HS |
8479909090 |
| มิติ |
37 ซม.*30 ซม.*4 ซม. |
| มิติการบรรจุ |
39 ซม.*32 ซม.*6 ซม. |
| น้ำหนัก |
0.5 กิโลกรัม |
พารามิเตอร์การดำเนินงาน
คะแนนแรงดันไฟฟ้า: 24V DC
ช่องป้อนข้อมูล: ติดตั้งอุปกรณ์อัตราพัลส์แบบพาสซีฟ 12 เครื่องเพื่อสัมผัสกับล้อที่มีฟันของกังหันอย่างแม่นยำช่วยให้การวัดความเร็วในการหมุนที่แม่นยำ
ถ่ายทอดs: รวมสามรีเลย์ K25, K25P และ K25A ที่ต้องใกล้เคียงกับการจ่ายพลังงาน 125 V DC ไปยังเบรกเกอร์หลัก
ช่วงอัตราพัลส์ MPU: ทำงานภายในช่วงอัตราพัลส์ 2 Hz ถึง 20 kHz รองรับข้อกำหนดการตรวจจับความเร็วที่หลากหลาย
อุณหภูมิการทำงาน: -30 ° C ถึง +65 ° C
คุณสมบัติของผลิตภัณฑ์
การกระจายพลังงาน: GE IS200TTURH1BEC ทำหน้าที่เป็นศูนย์กลางพลังงานซึ่งหลักเข้ามาและกระจายแรงดันไฟฟ้าที่เหมาะสมไปยังเทอร์มินัลที่เกี่ยวข้อง ระบบการกระจายพลังงานช่วยให้มั่นใจได้ว่าระบบย่อยทั้งหมดรวมถึงโมดูลการสื่อสารหน่วยเก็บข้อมูลและวงจรควบคุมได้รับพลังงานที่จำเป็นสำหรับการทำงานที่ดีที่สุด
การปรับอากาศ: GE IS200TTURH1BEC มีวงจรสำหรับการปรับสภาพสัญญาณ นี่หมายความว่ามันจะรับสัญญาณดิบจากเซ็นเซอร์ซึ่งอาจอ่อนแอมีเสียงดังหรือในรูปแบบที่ไม่เหมาะสมและจะแปลงเป็นสัญญาณที่สะอาดขยายและมาตรฐานที่ส่วนประกอบอื่น ๆ สามารถย่อยได้อย่างง่ายดาย
การฝึกอบรมข้อมูล: GE IS200TTURH1BEC อาจมีพอร์ตอีเธอร์เน็ตสำหรับการสื่อสารความเร็วสูงไปยังระบบควบคุมอื่น ๆ พอร์ตอนุกรมเพื่อพูดคุยกับอุปกรณ์ดั้งเดิม มันสามารถรวมเข้ากับสภาพแวดล้อมอัตโนมัติอุตสาหกรรมที่ซับซ้อนได้อย่างง่ายดายเนื่องจากความยืดหยุ่นในการสื่อสาร
การวัดความเร็วของกังหัน: รับอินพุตจากอุปกรณ์อัตราพัลส์แบบพาสซีฟและให้ข้อมูลความเร็วกังหันที่แม่นยำแก่ระบบควบคุม
ความช่วยเหลือแบบซิงโครนัส: ทำงานร่วมกับบอร์ด PTUR และ VTUR เพื่อตรวจสอบการซิงโครไนซ์เครื่องกำเนิดไฟฟ้าทำให้เบรกเกอร์ปิดขดลวดในเวลาที่เหมาะสม
การประสานงานการป้องกันการถ่ายทอด: เพื่อควบคุมตัวเบรกเกอร์หลัก 52G รีเลย์ K25, K25P และ K25A ได้รับการประสานงาน
การติดตั้ง
ตัวเชื่อมต่อ: JR5 สำหรับสายเคเบิลสัญญาณความเร็วร่วมกับโมดูล VTUR และ JR1 สำหรับสัญญาณอินเทอร์เฟซสัญญาณอื่น ๆ ที่แจกจ่ายบนตัวเชื่อมต่อ JR5, JS5, JT5, JR1, JS1 และ JT1 สำหรับระบบความซ้ำซ้อนแบบสามส่วน
และมีสายง่าย: แถบเทอร์มินัลสองเส้นพร้อมการเชื่อมต่อสองแถวสำหรับการเดินสาย 12 AWG
ช่วงแอปพลิเคชัน
การควบคุมกังหันก๊าซ: GE IS200TTURH1BEC การปฏิบัติแบบดั้งเดิมของระบบควบคุมอากาศเชื้อเพลิงและการไหลสำหรับกังหันก๊าซ
คอนโทรลเลอร์กังหันไอน้ำ: ให้การควบคุมการไหลของไอน้ำความดันและอุณหภูมิที่แม่นยำและแม่นยำ
การผลิตไฟฟ้า: โรงไฟฟ้าใช้มันสำหรับกระบวนการตรวจสอบและควบคุมที่สำคัญ
ระบบอัตโนมัติอุตสาหกรรม: GE IS200TTURH1BEC สามารถฝังอยู่ในระบบที่ใช้ PLC สำหรับการจัดการกระบวนการและการตรวจสอบ
น้ำมันและ GAs: จากการให้สัญญาณที่เชื่อถือได้ในการดำเนินการต้นน้ำไปจนถึงการสร้างสภาพแวดล้อมที่ดีที่สุดในการดำเนินการดาวน์สตรีม
การแก้ไขปัญหา
การตรวจสอบภาพ: ตรวจสอบบอร์ดอย่างระมัดระวังสำหรับความเสียหายที่มองเห็นได้การเชื่อมต่อที่หลวมหรือสัญญาณของความล้มเหลวของส่วนประกอบ
การตรวจสอบสัญญาณด้วยการทดสอบควัน: เปิดเครื่องมือวินิจฉัยเพื่อตรวจสอบว่าสัญญาณอินพุตต่าง ๆ จากอุปกรณ์อัตราชีพจรอยู่ในช่วงที่คาดหวัง
ฟังก์ชั่นรีเลย์: ตรวจสอบว่ารีเลย์ K25, K25P และ K25A ปิดตามที่จำเป็นเพื่อให้พลังงานแก่เบรกเกอร์หลัก
ความสมบูรณ์ของตัวเชื่อมต่อ: ตัวเชื่อมต่อทั้งหมดควรได้รับการตรวจสอบเพื่อการเชื่อมต่อที่ถูกต้องและปลอดภัย
ปัจจัยด้านสิ่งแวดล้อม: สังเกตช่วงอุณหภูมิการทำงานที่ระบุตั้งแต่ -30 ° C ถึง +65 ° C; สุดขั้วอุณหภูมิภายนอกอาจทำให้เกิดความล้มเหลวที่เกี่ยวข้องกับความร้อน
