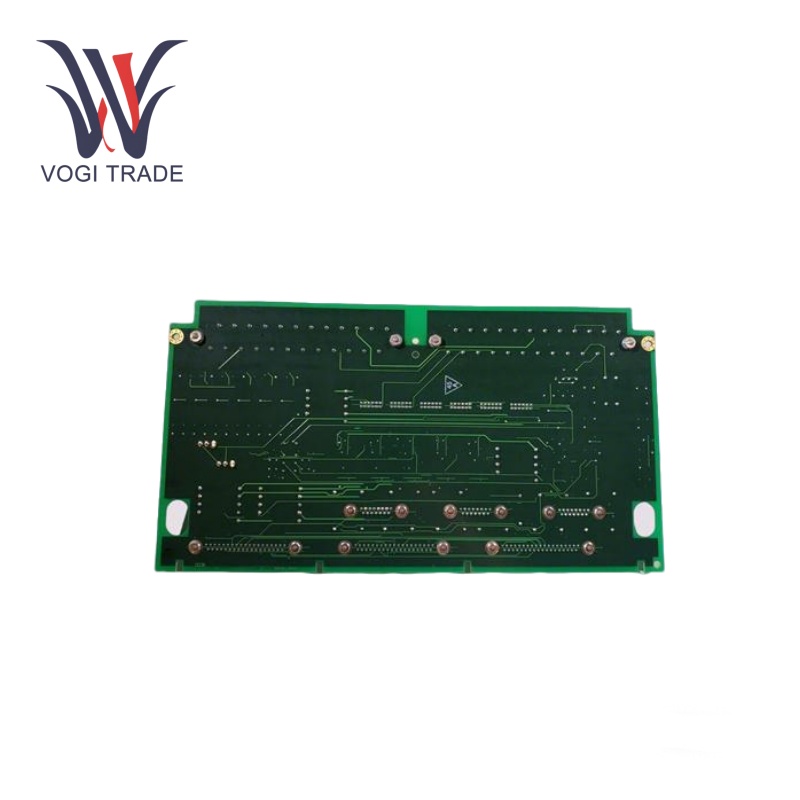

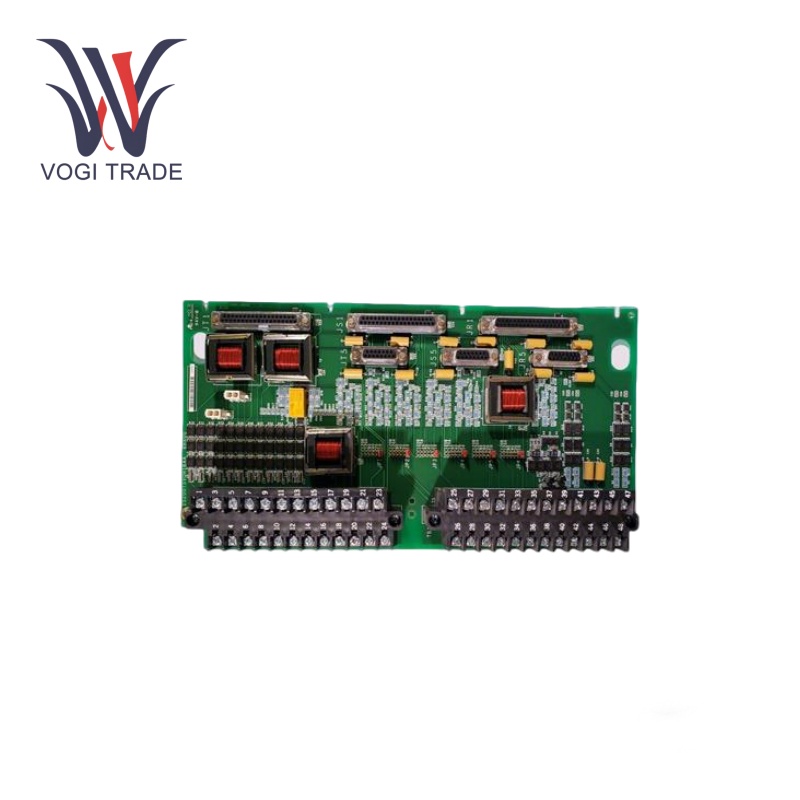

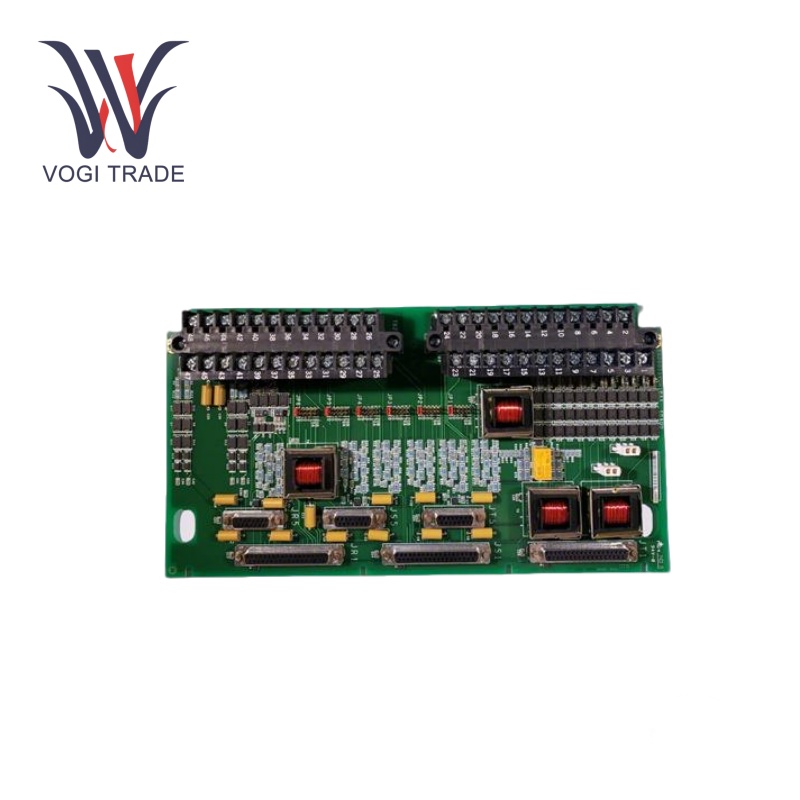

แบรนด์: GEDescription: บอร์ดการเลิกจ้างเซอร์โวเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 17ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200TSVOH1BBB เป็นบอร์ดเทอร์มินัลอินพุต/เอาต์พุตเซอร์โวที่ออกแบบมาโดยเฉพาะสำหรับระบบควบคุมกังหันมาร์ค VI อินเทอร์เฟซไอทีกับ servovalves ไฮดรอลิกสองตัวเพื่อให้การควบคุมและการตรวจสอบข้อเสนอแนะที่แม่นยำผ่านหม้อแปลงอนุพันธ์ตัวแปรเชิงเส้น
| ผลิต |
GE |
|
หมายเลขรุ่น |
IS200TSVOH1BBB |
| หมายเลขสั่งซื้อ |
IS200TSVOH1BBB |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
|
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
|
รหัส HS |
8479909090 |
| มิติ |
11.5 ซม.*4.5 ซม.*3.8 ซม. |
| มิติการบรรจุ |
14 ซม.*7 ซม.*6 ซม. |
| น้ำหนัก |
0.22kg |
พารามิเตอร์การดำเนินงาน
แรงดันไฟฟ้าอินพุต: 24 VDC
การบริโภคในปัจจุบัน: 120 MA
สัญญาณอะนาล็อก: 0 ถึง± 50 VDC
สัญญาณ AC: มากถึง 24 VAC
Cน่าเกลียดสัญญาณลูป: 4 คือ 20 ma
การสนับสนุนข้อเสนอแนะ: รองรับ Transformers Differial Transferial ตัวแปรเชิงเส้นได้สูงสุดสามตัว (LVDTs) ต่อช่องทางช่วยให้การกำหนดค่าสูงค่ามัธยฐานหรือต่ำเลือกต่ำ
อินพุตอัตราชีพจร: 2 ถึง 14 kHz
มืออาชีพคุณสมบัติท่อ
ฟังก์ชั่นแหล่งจ่ายไฟ: Circuit Board บทบาทหลักของ GE IS200TSVOH1BBB คือการทำหน้าที่เป็นบอร์ดแหล่งจ่ายไฟ มันให้พลังงานแก่แต่ละองค์ประกอบ สิ่งนี้ช่วยให้ไมโครคอนโทรลเลอร์โมดูลการสื่อสารและอินเทอร์เฟซอินพุต/เอาท์พุทสามารถทำงานได้อย่างถูกต้องโดยให้พลังงานไฟฟ้าที่ต้องการ
ฟังก์ชั่นอินเทอร์เฟซสัญญาณ: การวัดสัญญาณมีให้ผ่านจุดทดสอบ TP สี่จุด จุดเหล่านี้ช่วยให้ช่างเทคนิคสามารถตรวจสอบความสมบูรณ์ของสัญญาณที่เคลื่อนที่ผ่านระบบ สิ่งนี้จำเป็นสำหรับการวินิจฉัยประสิทธิภาพของระบบ
ฟังก์ชันการเชื่อมต่อ: บอร์ดอำนวยความสะดวกในการเชื่อมต่ออีเธอร์เน็ตด้วยตัวเชื่อมต่อแจ็ค การเชื่อมต่อนี้ช่วยให้บอร์ดสามารถเชื่อมต่อและสื่อสารกับ Mark VI, Mark Vie หรือ EX2100 อื่น ๆ และสถานีบำรุงรักษาและผู้ประกอบการ GE IS200TSVOH1BBB อำนวยความสะดวกในการแลกเปลี่ยนข้อมูลตัวอย่างเช่นข้อมูลการดำเนินงานแบบเรียลไทม์
การติดตั้ง
ปิดระบบ:ก่อนการติดตั้งยืนยันระบบ Mark VI และแหล่งพลังงานที่เกี่ยวข้องทั้งหมดและอุปกรณ์ที่เชื่อมต่อถูกขับเคลื่อนเพื่อลดศักยภาพการกระแทกทางไฟฟ้าและความเสียหายต่อส่วนประกอบที่เพิ่มเข้ามา
ค้นหาช่องติดตั้ง: คุณจะได้รับคำแนะนำเกี่ยวกับวิธีการติดตั้ง GE IS200TSVOH1BBB ใน Versa Module Europa Rack คณะกรรมการมีโปรไฟล์มาตรฐานอุตสาหกรรมเป็นอินเทอร์เฟซเชิงกลและไฟฟ้า
ติดตั้งบอร์ด: จัดตำแหน่งบอร์ดด้วยสล็อตและใส่เบา ๆ เข้าที่ ตรวจสอบให้แน่ใจว่าตัวเชื่อมต่อบนหมุดทั้งหมดของขอบของบอร์ดนั้นถูกแทรกเข้าไปในช่องเสียบอย่างถูกต้องความปลอดภัยบอร์ดตรวจสอบให้แน่ใจว่าจะทำให้มันแน่น
เชื่อมต่อสายเคเบิล: ตามแผนภาพการเดินสายของระบบเชื่อมต่อสายไฟใด ๆ สายสัญญาณสัญญาณและสายเคเบิลอีเธอร์เน็ต ตรวจสอบการเชื่อมต่อทั้งหมดเป็นปูปูเพื่อหลีกเลี่ยงการเชื่อมต่อเป็นระยะ ๆ
เปิดเครื่องและทดสอบ: เมื่อการติดตั้งและการเชื่อมต่อสายเคเบิลเสร็จสิ้นให้เปิดระบบ ใช้ GE IS200TSVOH1BBB Front - ไฟ LED สถานะแผงเพื่อช่วยในการตรวจสอบการทำงานของ GE IS200TSVOH1BBB และส่วนประกอบอื่น ๆ
ช่วงแอปพลิเคชัน
การควบคุมกังหันก๊าซ: การทดสอบและการสอบเทียบเซ็นเซอร์และแอคทูเอเตอร์หรืออินเทอร์เฟซกับเครื่องมือสนามกังหันเพื่อตรวจสอบและควบคุมการทำงานของกังหัน
ระบบอัตโนมัติอุตสาหกรรม: ใช้ในระบบที่ใช้ PLC สำหรับการตรวจสอบและควบคุมกระบวนการ
น้ำมันและก๊าซ: การส่งสัญญาณที่มีประสิทธิภาพสำหรับการดำเนินการต้นน้ำเช่นเดียวกับการดำเนินการดาวน์สตรีม
การแก้ไขปัญหา
การตรวจสอบภาพ: มองหาความเสียหายทางกายภาพใด ๆ สายหลวมหรือส่วนประกอบที่ถูกเผาบนกระดาน
การตรวจสอบสัญญาณ: ใช้อุปกรณ์ทดสอบที่เหมาะสมเพื่อยืนยันว่าสัญญาณอินพุตและเอาต์พุตอยู่ในช่วงเล็กน้อย
การตั้งค่าจัมเปอร์: ตรวจสอบให้แน่ใจว่าจัมเปอร์ JP1 ถึง JP6 ได้รับการตั้งค่าอย่างเหมาะสมตามแอปพลิเคชัน
การเชื่อมต่อสายเคเบิล: เชื่อมต่อสายเคเบิลทั้งหมดอย่างถูกต้องโดยเฉพาะอย่างยิ่งที่ตัวเชื่อมต่อ J5, J3 และ J4 และตรวจสอบการกัดกร่อน
ความแม่นยำข้อเสนอแนะ: ตรวจสอบการอ่านจาก LVDT เพื่อให้แน่ใจว่าข้อเสนอแนะตำแหน่งวาล์วที่แม่นยำ
