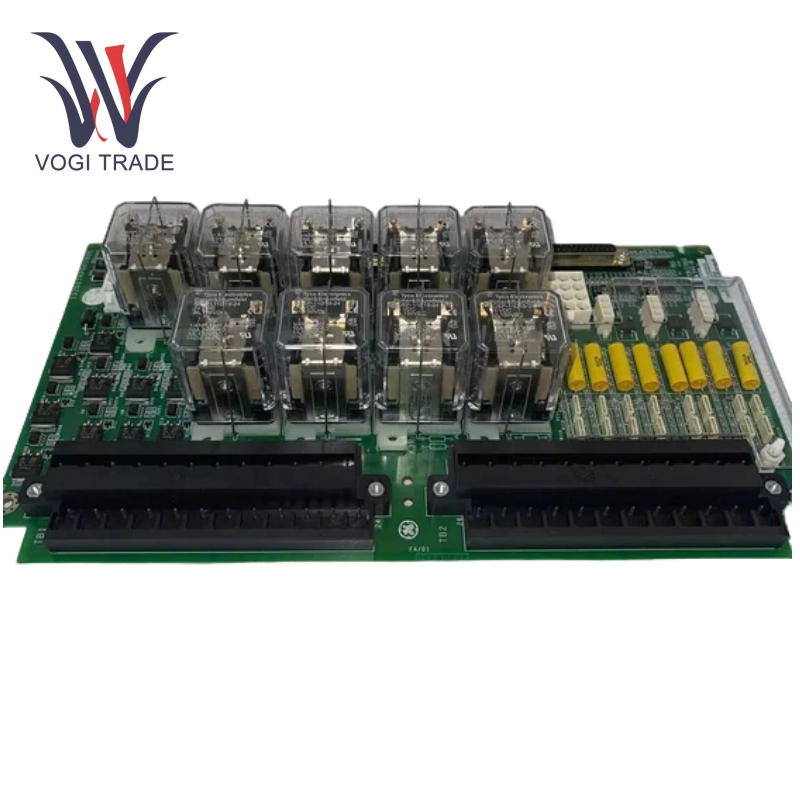

แบรนด์: GEคำอธิบาย: บอร์ดเทอร์มินัลการเดินทางหลักเงื่อนไข: แบรนด์ใหม่ใบรับรอง： รายงานการทดสอบรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 12ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200TRPGH1B IS200TRPGH1BDE เป็นบอร์ดเทอร์มินัลการเดินทางหลัก (PTTB) ของซีรี่ส์ Mark VI และ Mark Vie ที่เปิดตัวโดย General Electric (GE) มันถูกออกแบบมาเพื่อการป้องกันความปลอดภัยและการควบคุมตรรกะของอุปกรณ์อุตสาหกรรมเช่นกังหันก๊าซและกังหันไอน้ำ
| ผลิต |
GE |
| โมเดลชาเป็น |
IS200TRPGH1B IS200TRPGH1BDE |
| หมายเลขสั่งซื้อ |
IS200TRPGH1B IS200TRPGH1BDE |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8517795000 |
| มิติ |
35 ซม.*30 ซม.*6 ซม. |
| มิติการบรรจุ |
37 ซม.*32 ซม.*8 ซม. |
| น้ำหนัก |
1 กิโลกรัม |
แรงดันไฟฟ้าอินพุต: 125 V DC (แหล่งจ่ายไฟโซลินอยด์วาล์ว) / 28 V DC (แหล่งจ่ายไฟรีเลย์ควบคุม)
อินเทอร์เฟซการสื่อสาร: Ethernet, ArcNet (เชื่อมต่อกับคอนโทรลเลอร์ผ่านพอร์ต APL 10-pin)
อุณหภูมิการทำงาน: -40 ° C ~ +70 ° C
ความจุ I/O: รองรับ 3 วาล์วโซลินอยด์ (ETD, อุปกรณ์การเดินทางไฟฟ้า) และอินพุตเครื่องตรวจจับเปลวไฟ 8 ตัว
การออกแบบที่ซ้ำซ้อน: รองรับ TMR (การกำหนดค่าซ้ำซ้อนแบบสามส่วน) หรือการกำหนดค่า SimpleX
การรับรองความปลอดภัย: UL ได้รับการรับรอง
คุณสมบัติ
การป้องกันการเดินทางฉุกเฉิน: ตัดแหล่งจ่ายไฟกังหันก๊าซอย่างรวดเร็วผ่านวงจรรีเลย์ซ้ำซ้อนสามครั้งเพื่อป้องกันความเสียหายของอุปกรณ์เนื่องจากความผิดปกติของเปลวไฟและความผิดพลาดอื่น ๆ ตัวแปรออกไซด์ของโลหะออกไซด์ในตัว (MOV) ยับยั้งการรบกวนทางแม่เหล็กไฟฟ้าและทำให้มั่นใจได้ถึงความเสถียรของสัญญาณ
การตรวจสอบและวินิจฉัยเปลวไฟ: GE IS200TRPGH1B IS200TRPGH1BDE รองรับเครื่องตรวจจับเปลวไฟ Geiger-Mueller 8 เครื่องเพื่อตรวจสอบสถานะการเผาไหม้แบบเรียลไทม์ ผ่านการตรวจจับกระแสไฟฟ้าไดรฟ์รีเลย์วินิจฉัยสถานะการติดต่อรีเลย์และปรับปรุงความน่าเชื่อถือของระบบ
ความสามารถในการปรับขนาดและความสามารถในการปรับขนาด: GE IS200TRPGH1B IS200TRPGH1BDE สามารถใช้กับบอร์ด VTUR (Mark VI) หรือบอร์ด TTURH1C (Mark VIE), รองรับเอ็นจิ้นควบคุมและอินเทอร์เฟซฮาร์ดแวร์ภายนอก
การติดตั้งฮาร์ดแวร์
การเชื่อมต่อวาล์วโซลินอยด์: เชื่อมต่อ 3 วาล์วโซลินอยด์กับชุดเทอร์มินัล I/O ชุดแรกและตรวจสอบให้แน่ใจว่าสายไฟ (125 V DC) เชื่อมต่อกับพอร์ต J1
เครื่องตรวจจับเปลวไฟ: เครื่องตรวจจับ 8 ตัวเชื่อมต่อผ่านชุดเทอร์มินัลชุดที่สองและพลังงานถูกจัดทำโดยพอร์ต J3, J4 และ J5
การกำหนดค่าระบบ
การเลือกโหมดซ้ำซ้อน: การกำหนดค่า TMR (เวอร์ชัน H1A/H1B): 3 รีเลย์ซ้ำซ้อนสำหรับแต่ละวาล์วโซลินอยด์
การกำหนดค่าอย่างง่าย (รุ่น H2A/H2B): 1 รีเลย์สำหรับแต่ละวาล์วโซลินอยด์
