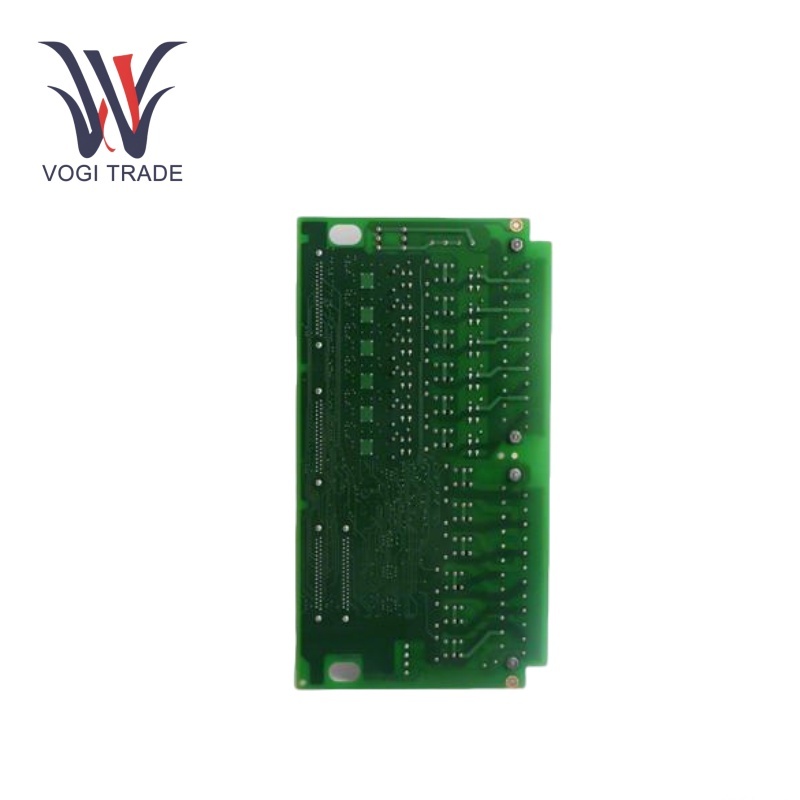

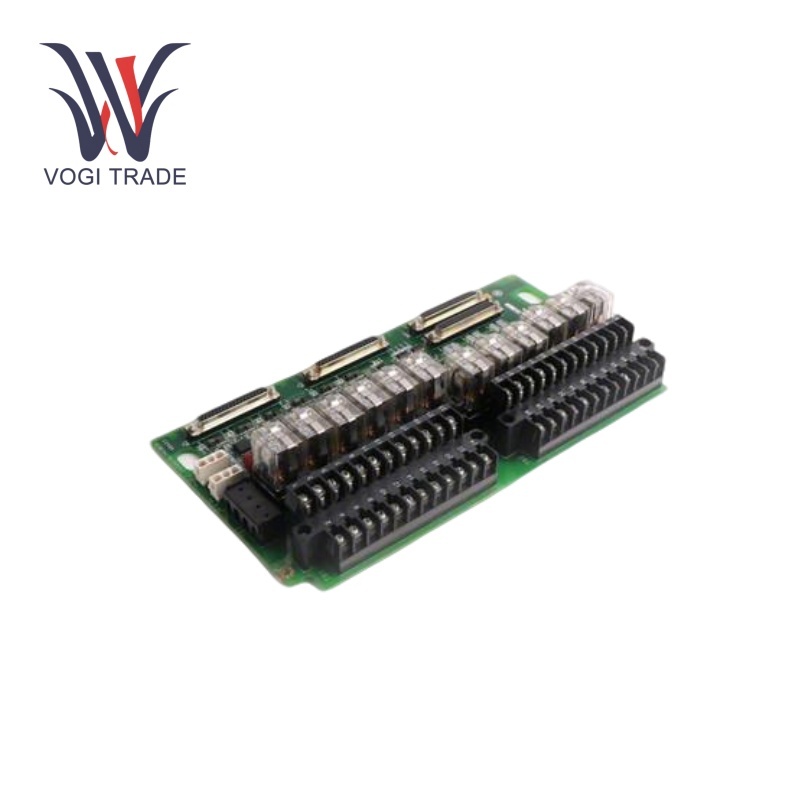

GE IS200TRLYH1BED

พารามิเตอร์การทำงาน

แรงดันไฟฟ้า: 24 VDC แรงดันไฟฟ้าอินพุต

อุณหภูมิการทำงาน: -40 ° C ถึง 85 ° C

การกำหนดค่ารีเลย์: รองรับรีเลย์แม่เหล็กปลั๊กอินได้สูงสุด 12 รายการ

การปราบปรามบนกระดาน: บอร์ดมีความสามารถในการปราบปรามแบบออนบอร์ดเพื่อป้องกันแรงดันไฟฟ้าและแรงดันไฟฟ้าเพิ่มความทนทานและความน่าเชื่อถือของรีเลย์

คุณสมบัติของผลิตภัณฑ์

การสลับสัญญาณตามรีเลย์: GE IS200TRLYH1BED ส่วนใหญ่ใช้สำหรับการสลับสัญญาณตามรีเลย์ มันสามารถรับสัญญาณควบคุมระดับต่ำและสลับวงจรไฟฟ้าสูงผ่านรีเลย์ของมัน มันเป็นอุปกรณ์ควบคุมพื้นฐานที่สามารถใช้สำหรับการควบคุมมอเตอร์เครื่องทำความร้อนหรืออุปกรณ์ไฟฟ้าในระบบควบคุมอุตสาหกรรม

การป้องกันวงจร: GE IS200TRLYH1BED ให้ฟังก์ชั่นการป้องกันวงจรเช่นกัน มันใช้ varistors ออกไซด์โลหะสำหรับแต่ละทรานซิสเตอร์ MOV เหล่านี้ทำหน้าที่เหมือนตัวป้องกันไฟกระชาก สำหรับแรงดันไฟฟ้าสูงหรือยอดเขาในวงจรไฟฟ้า MOV สามารถเบี่ยงเบนกระแสไฟฟ้าส่วนเกินลงไปที่พื้นได้อย่างรวดเร็วซึ่งจะช่วยปกป้องส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนบนกระดานและอุปกรณ์ที่เชื่อมต่อ

การเลิกจ้างและการเชื่อมต่อ: GE IS200TRLYH1BED เป็นบอร์ดการเลิกจ้างที่ให้การเชื่อมต่อของสายไฟฟ้าและส่วนประกอบที่แตกต่างกัน GE IS200TRLYH1BED มีขั้วกีดขวาง 48 เครื่องทำให้เหมาะสำหรับการเชื่อมต่อกับเซ็นเซอร์จำนวนมากแอคทูเอเตอร์และอุปกรณ์ควบคุมอื่น ๆ บล็อกเทอร์มินัลมีป้ายกำกับที่ดีเพื่อลดความซับซ้อนของงานการเดินสายไปยังตำแหน่งที่ถูกต้องในระบบสำหรับช่างเทคนิค เฉพาะฟังก์ชั่นการเลิกจ้างนี้เท่านั้นที่สามารถลดความซับซ้อนของเค้าโครงการเดินสายโดยรวมลดความน่าจะเป็นข้อผิดพลาดในการเดินสายและเพิ่มความสามารถในการบำรุงรักษาของระบบ

การปรับอากาศ: จัดเตรียมการปรับสัญญาณเพื่อให้เอาต์พุตรีเลย์เป็นไปตามข้อกำหนดที่แม่นยำตามที่อุปกรณ์เชื่อมต่อต้องการ

การป้องกัน: ให้การปราบปรามบนกระดานเพื่อป้องกันรีเลย์จากแรงดันไฟฟ้าและแรงดันไฟฟ้าซึ่งช่วยเพิ่มความน่าเชื่อถือของระบบ

การติดตั้ง

การติดตั้ง: รักษาความปลอดภัยให้กับบอร์ดภายในที่อยู่อาศัยที่เหมาะสมซึ่งจะตอบสนองข้อ จำกัด ด้านสิ่งแวดล้อมของแอปพลิเคชันให้การระบายอากาศที่เหมาะสมและการป้องกันฝุ่นละออง

การเดินสาย: เชื่อมต่อเอาต์พุตรีเลย์เข้ากับอุปกรณ์ฟิลด์ที่เหมาะสมยึดติดกับไดอะแกรมการเดินสายที่ระบุและข้อกำหนดแรงบิดเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้

การกำหนดค่า: คุณสามารถตั้งค่าจัมเปอร์สำหรับการทำงานของรีเลย์ที่เกี่ยวข้องและตัวเลือกแหล่งจ่ายไฟ

การทดสอบและการตรวจสอบ: เมื่อติดตั้งโมดูลรีเลย์แล้วพวกเขาจะเป็นสายไฟที่อยู่ด้านหลัง PLC ควบคุมหรือขยายระบบควบคุมที่ซับซ้อนได้อย่างรวดเร็วและน่าเชื่อถือ

ช่วงแอปพลิเคชัน

ระบบควบคุมกังหันก๊าซและไอน้ำ:GE IS200TRLYH1BED ช่วยให้มั่นใจได้ว่าการควบคุมอุปกรณ์ภาคสนามจำนวนมากภายในแอปพลิเคชันการหมุนและกังหัน

สิ่งอำนวยความสะดวกการผลิตไฟฟ้า: ด้วยการใช้งานที่มีศักยภาพในโรงงานผลิตพลังงานระบบควบคุมโรงไฟฟ้าเป็นโครงสร้างหลัก

ระบบอัตโนมัติอุตสาหกรรม: ใช้ในแอพพลิเคชั่นอัตโนมัติทุกประเภทที่ผู้ใช้ต้องการเอาต์พุตรีเลย์เพื่อขับเคลื่อนอุปกรณ์ฟิลด์

การแก้ไขปัญหา

สามารถทำได้โดยการตรวจสอบด้วยภาพ: มองหาสัญญาณที่ชัดเจนของความเสียหายส่วนประกอบที่ถูกเผาการเชื่อมต่อแบบหลวม ฯลฯ

ตรวจสอบสายไฟ: ตรวจสอบให้แน่ใจว่าการเดินสายทั้งหมดเชื่อมต่ออย่างถูกต้องและปลอดภัย

ฟังก์ชั่นการถ่ายทอด: การใช้ผู้ทดสอบที่เหมาะสมตรวจสอบให้แน่ใจว่าแต่ละรีเลย์ทำงานตามที่ตั้งใจไว้

ตรวจสอบการตั้งค่าจัมเปอร์: ยืนยันว่าการตั้งค่าจัมเปอร์ตรงกับข้อกำหนดการดำเนินงาน

การตรวจสอบด้านสิ่งแวดล้อม: รักษาสภาพแวดล้อมการทำงานภายในอุณหภูมิความชื้นและปัจจัยอื่น ๆ ที่ต้องการเช่นนี้สามารถพัฒนาความเครียดในส่วนประกอบ
