จีอี IS200TREAH1ACC

ภาพรวมผลิตภัณฑ์

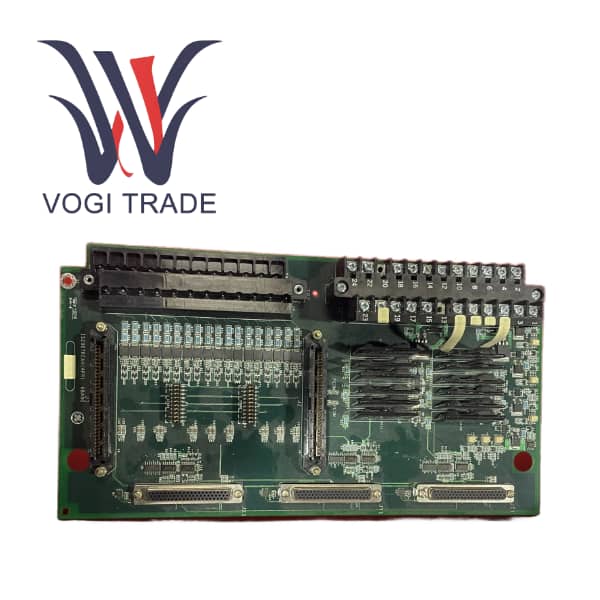

IS200TREAH1ACC คือการ์ดควบคุมความปลอดภัยหลักที่ออกแบบโดย GE Energy สำหรับระบบควบคุม SPEEDTRONIC™ Mark VIe

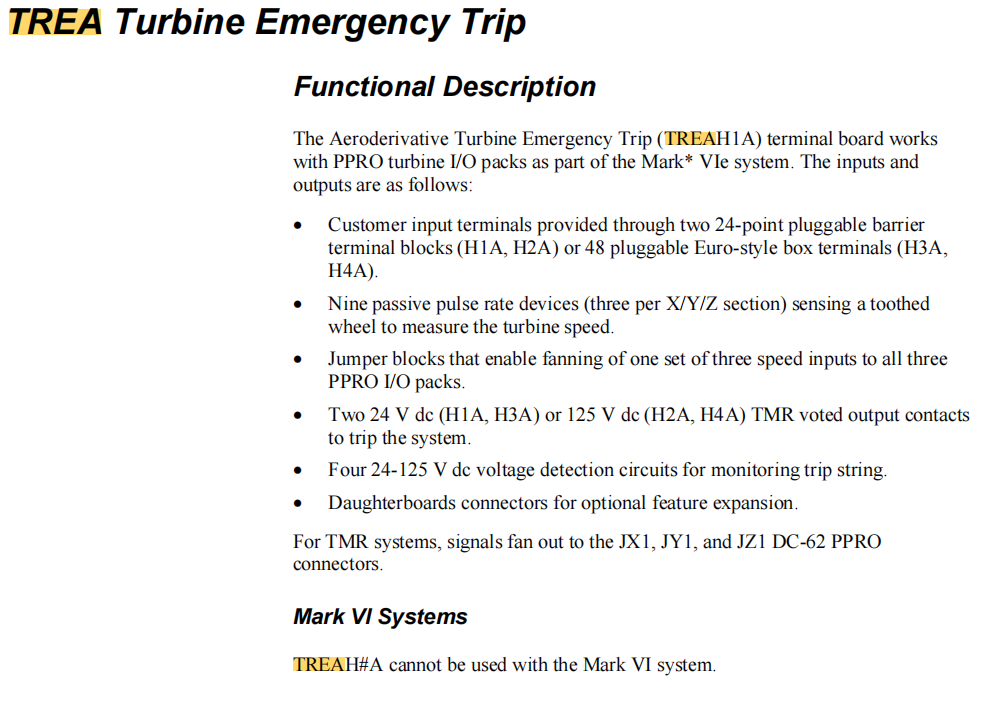

นี่คือการ์ดประมวลผล Turbine Emergency Trip (Turbine Emergency Trip) ซึ่งเป็น "แนวป้องกันสุดท้าย" ที่รับผิดชอบในการปกป้องความปลอดภัยของหน่วยในระบบควบคุม Mark VIe

ในสถาปัตยกรรม Triple Modular Redundant ของ Mark VIe โดยทั่วไปการ์ด TREA จะทำงานร่วมกับการ์ดอื่นๆ เช่น TRPG และ TREG โดยเฉพาะในการจัดการสัญญาณการปิดฉุกเฉินจากเซ็นเซอร์ และทริกเกอร์รีเลย์การเดินทางโดยตรงเพื่อตัดการจ่ายน้ำมันเชื้อเพลิง ปกป้องหน่วยจากความเสียหาย

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

ในฐานะการ์ดบอร์ดการเดินทางฉุกเฉิน Microsecond Reaction มีเฟิร์มแวร์ที่ได้รับการปรับให้เหมาะสมเพื่อตรวจจับสัญญาณอันตรายภายในไมโครวินาที และดำเนินการตรรกะการเดินทาง ซึ่งเร็วกว่าวงจรการสแกนของตัวควบคุมทั่วไป

การเดินสายแบบเดินสาย นอกเหนือจากการตัดสินโดยตรรกะของซอฟต์แวร์แล้ว บอร์ดการ์ด IS200TREAH1ACC ยังมีความสามารถในการส่งออกเพื่อขับเคลื่อนโซลินอยด์หรือรีเลย์ทริปภายนอกได้โดยตรง เพื่อให้มั่นใจว่าระดับฮาร์ดแวร์สามารถตัดเชื้อเพลิงได้แม้ว่าตัวควบคุมจะล็อคตายก็ตาม

ในระบบ TMR บอร์ดการ์ด TREA จะอ้างอิงข้อมูลกับบอร์ดอื่นๆ เช่น TREG และ TRPG เฉพาะเมื่อมีการลงคะแนนเสียงข้างมากเท่านั้นที่การเดินทางจะดำเนินการ ซึ่งช่วยลดความน่าจะเป็นของการเดินทางที่ผิดพลาดได้อย่างมาก และปรับปรุงความปลอดภัยของระบบ

การ์ดบอร์ดฟังก์ชันการวินิจฉัยตนเองมีฟังก์ชันการทดสอบในตัวอันทรงพลัง ซึ่งสามารถตรวจสอบสถานะฮาร์ดแวร์ของตัวเองได้แบบเรียลไทม์ เมื่อตรวจพบข้อผิดพลาด ระบบจะแจ้งเตือนทันทีและแยกอุปกรณ์ที่ชำรุดออก

การบูรณาการกับ IONet ช่วยให้สามารถสื่อสารกับการ์ดบอร์ด I/O อื่นๆ ผ่าน IONet ความเร็วสูง ช่วยให้สามารถรับข้อมูลสถานะของหน่วยได้แบบเรียลไทม์

ใช้กรณี

ในตอนกลางคืน โหลดของโรงไฟฟ้าอยู่ในระดับต่ำ และหน่วยต่างๆ อยู่ในสถานะเกียร์หมุนที่ความเร็วต่ำ ทันใดนั้น เนื่องจากเกิดข้อผิดพลาดในระบบหล่อลื่น เซ็นเซอร์อุณหภูมิของแบริ่งกังหันจึงแสดงอุณหภูมิพุ่งขึ้นถึงระดับที่เป็นอันตรายถึง 120°C ภายใน 0.5 วินาที บอร์ด IS200TREAH1ACC ที่ติดตั้งในตู้ Mark VIe ได้รับข้อมูลผิดปกติจากเซ็นเซอร์อุณหภูมิผ่าน IONet ลอจิกทริปฉุกเฉินภายในบอร์ดระบุว่าอุณหภูมิเกิน "ค่าการปิดระบบวิกฤต" ที่ตั้งไว้ TREA ส่งสัญญาณการเดินทางแบบมีสายไปยังวาล์วตัดน้ำมันเชื้อเพลิงทันที และตัดแหล่งจ่ายไฟไปยังระบบจุดระเบิด

เครื่องปิดอย่างปลอดภัยภายใน 2 วินาที เนื่องจากการดำเนินการที่รวดเร็วของ TREA จึงป้องกันอุบัติเหตุสำคัญๆ ของอุปกรณ์ เช่น แบริ่งไหม้และการงอของโรเตอร์ จึงมั่นใจในความปลอดภัยของโรงไฟฟ้า

ปัญหาที่พบระหว่างการใช้งาน

การสูญเสียการสื่อสาร IONet หายไป หากบอร์ดการ์ด TREA ถูกตัดการเชื่อมต่อจากการสื่อสารเครือข่าย R/S/T จะทำให้เกิดสัญญาณเตือน "คอนโทรลเลอร์ไม่ตอบสนอง" แม้ว่าการ์ดบอร์ดอาจยังสามารถทำการสะดุดแบบใช้สายได้ แต่ก็ไม่สามารถรับข้อมูลกระบวนการล่าสุดได้ ซึ่งอาจนำไปสู่ความล้มเหลวในการป้องกัน

การเดินสายที่น่ารำคาญ หากสายไฟในสถานที่มีการป้องกันไม่ดี ทำให้เกิดการรบกวนทางแม่เหล็กไฟฟ้าต่อการสั่นสะเทือนหรือสัญญาณความเร็ว อาจทำให้ TREA ตัดสินผิดว่าเป็นความเร็วเกินและทำให้เกิดการสะดุด ส่งผลให้เกิดการปิดระบบโดยไม่ได้วางแผน

ไฟฟ้าขัดข้อง หากต่อไฟ 28Vdc กลับด้านหรือแรงดันไฟฟ้าต่ำเกินไป การ์ดบอร์ดจะไม่สามารถสตาร์ทได้ ไฟ LED เพาเวอร์จะไม่สว่างขึ้น
