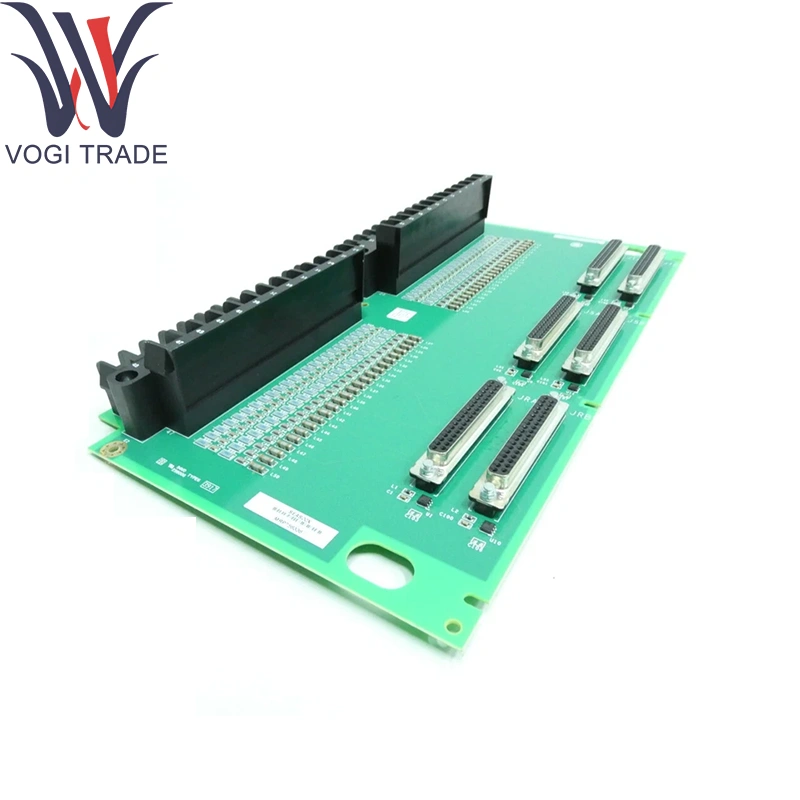

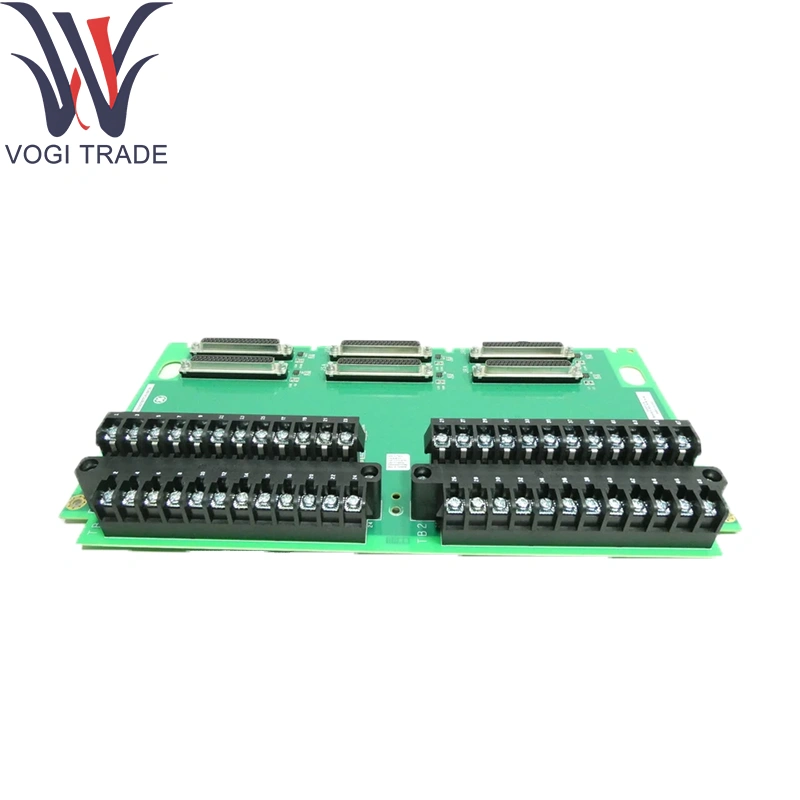

GE IS200TBTCH1B บอร์ดเทอร์โมคัปเปิล

พารามิเตอร์ทางเทคนิค

GE IS200TBTCH1B บอร์ดเทอร์โมคัปเปิล

ช่วงการวัด: –270 ° C ถึง +1372 ° C (ขึ้นอยู่กับประเภท)

ความละเอียด: 0.1 ° C

อัตราการสุ่มตัวอย่าง: 20 ตัวอย่าง/วินาทีต่อช่อง

การชดเชยความเย็นทางแยก: ค่าตอบแทนดิจิตอลต่อช่องทาง

การแยก: การเสริมช่องไปยังช่องทางและช่องทาง (> 1 kV)

GE IS200TBTCH1B การกรองและการป้องกัน:

ตัวกรองดิจิตอลแบบดิจิตอลที่ตั้งโปรแกรมได้ในทุกช่อง

แคลมป์แรงดันไฟฟ้าเกินถึง± 35 V; การป้องกันการย้อนกลับ

ตัวเชื่อมต่อ: ส่วนหัว 52 มุมขวาสำหรับบล็อกเทอร์มินัลที่สามารถเสียบได้

GE IS200TBTCH1B การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ขึ้นถึง 95 % rh

ฟังก์ชั่นผลิตภัณฑ์

เงื่อนไข, ดิจิทัลและเป็นเส้นตรงสัญญาณทั้งเซ็นเซอร์บริดจ์และสัญญาณเทอร์โมคัปเปิ้ลส่งต่อข้อมูลการสอบเทียบผ่านบัสไอโอเน็ตอีเธอร์เน็ตไปยังมาร์ควีวีซีพียู ให้การสุ่มตัวอย่างแบบซิงโครไนซ์สำหรับการวินิจฉัยขั้นสูงการป้องกันการเชื่อมต่อและอัลกอริทึมการปรับประสิทธิภาพโดยไม่ต้องปรับเปลี่ยนฮาร์ดแวร์ต่อช่องทาง

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C)

GE IS200TBTCH1B เสริม I/O บอร์ด:

บอร์ดอินพุต RTD (IS220PRTDH1A)

อินพุตแรงดันไฟฟ้าและอะนาล็อก (IS220PAICH1A)

อินพุตที่ไม่ต่อเนื่องความเร็วสูง (IS200SDIIH1ADB)

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถเสียบได้: บล็อกสกรู-ควันคีย์สำหรับการป้องกันข้อผิดพลาดในการเดินสายฟิลด์

ชุด DIN-RAIL & Panel-Mount: คลิปอะแดปเตอร์และวงเล็บสำหรับราง 35 มม. หรือการติดตั้งแผง

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI

อุปกรณ์ปรับเทียบ: การสอบเทียบศูนย์/ช่วงภายนอกสำหรับช่องทางสะพานและเทอร์โมคัปเปิล

การสนับสนุนซอฟต์แวร์

GE IS200TBTCH1B การกำหนดค่าและการสอบเทียบ:

การเลือกประเภทแชนเนลและการตั้งค่าการกระตุ้นที่กำหนดค่าผ่านเทมเพลต GE Controlst ™/ToolboxST ™

ตัวช่วยสร้างการสอบเทียบแบบออนไลน์สำหรับการได้รับสะพาน/ศูนย์และเทอร์โมคัปเปิลออฟเซ็ต

การวินิจฉัยและการตรวจสอบ:

สุขภาพช่องทางเรียลไทม์, วงจรเปิดและการเตือนภัยนอกช่วงที่สามารถเข้าถึงได้ในแท็ก HMI และ OPC-DA

การทดสอบตัวเองด้วยการจ่ายไฟด้วยธงวินิจฉัยที่รายงานผ่านการวินิจฉัยคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของระบบ Mark Vie ใช้ผ่าน Toolboxst ™

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลอินพุตบริดจ์และเทอร์โมคัปเปิล
