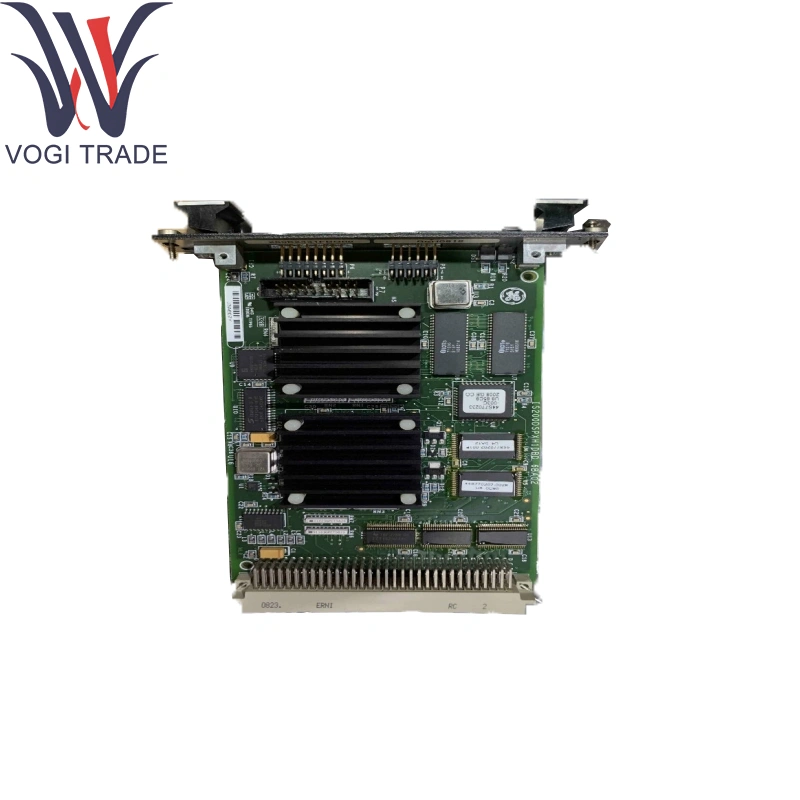

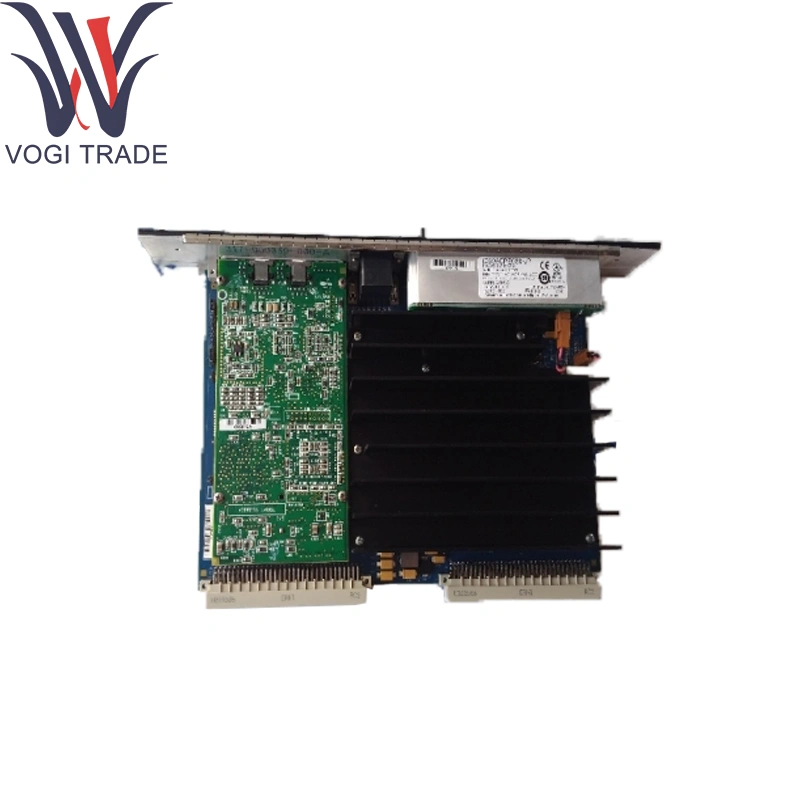

GE IS200STURH2AEC

พารามิเตอร์ทางเทคนิค

พอร์ตอนุกรม (4):

กำหนดค่าได้ต่อพอร์ตสำหรับ RS-232, RS-422 หรือ Half-Duplex RS-485

อัตราข้อมูลสูงถึง 115.2 kbps

แยกช่อง 1 kV ไปยังพื้นดิน

อินพุตแบบอะนาล็อก (4):

ช่วง 0–10 V DC, ± 0.1 % ความแม่นยำเต็มรูปแบบ

ความละเอียด 16 บิต, 200 ตัวอย่าง/วินาทีต่อช่อง

แคลมป์แรงดันไฟฟ้าเกินถึง± 35 V, การป้องกันการย้อนกลับของโพลาริตี้

การแยก: การเสริมช่องไปยังช่องทางและช่องทางไปยังพื้นดิน (> 1 kV) ใน I/O ทั้งหมด

ตัวเชื่อมต่อ:

ตัวเชื่อมต่อขอบ backplane 50 พินคู่กับผู้ให้บริการ I/O-Pack

ส่วนหัวมุมขวา 26 ตำแหน่งสองตำแหน่งสำหรับการเดินสายสนาม (รวมอนุกรม/อะนาล็อกรวมกัน)

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

ข้อกำหนดเหล่านี้กำหนด GE IS200STURH2AEC

ฟังก์ชั่นผลิตภัณฑ์

GE IS200STURH2AEC รวมช่องทางอนุกรมบัสได้มากถึงสี่ช่องและช่องสัญญาณแบบอะนาล็อกแบบอะนาล็อกสี่ช่องเข้ากับแพ็คเก็ตอิออนที่กำหนด เงื่อนไขของบอร์ดและแปลงสัญญาณแบบอะนาล็อกเป็นดิจิทัลในขณะที่การจัดการกรอบและบัฟเฟอร์แบบโปรตีนแบบอนุกรมส่งกระแสข้อมูลที่ซิงโครไนซ์ไปยัง CPU Mark Vie สำหรับการตรวจสอบแบบเรียลไทม์การวินิจฉัยและตรรกะการป้องกัน

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B ให้พลังงาน backplane (24 V DC) และ Ionet Ethernet พอร์ต

CPU คอนโทรลเลอร์: โมดูล Mark Vie (เช่น IS200TPROH1C) การจัดการการแปลโปรโตคอลและตรรกะแอปพลิเคชัน

Ethernet Switch: ซีรี่ส์ IS420ESWB สำหรับการกระจายเครือข่ายและความซ้ำซ้อน

GE IS200STURH2AEC อินเทอร์เฟซกับโมดูลเหล่านี้

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถทำได้: บล็อก 26 ทิศทางเป็นคีย์ไปยังฟังก์ชั่นอนุกรม/อะนาล็อกพร้อมโพสต์การเลิกจ้างโล่

ชุด DIN-RAIL & Panel-Mount: คลิปและวงเล็บมุมสำหรับการติดตั้งราง 35 มม. หรือการติดตั้งแผง

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI ในระยะยาว

สายรัดอนุกรม: ชุดสายเคเบิลสไตล์ DB-9 และฟีนิกซ์สำหรับอุปกรณ์เชื่อมต่อระหว่างกันอุปกรณ์

อุปกรณ์เสริมทั้งหมดเข้ากันได้กับ GE IS200STURH2AEC

การสนับสนุนซอฟต์แวร์

การกำหนดค่า:

โหมดช่องสัญญาณ (RS-232/422/485) และการตั้งค่าอัตราการรับส่งข้อมูลที่กำหนดผ่านเทมเพลต GE Toolboxst ™

พารามิเตอร์ช่วงอะนาล็อกและการกรองตั้งอยู่ในสภาพแวดล้อมทางวิศวกรรมเดียวกัน

การวินิจฉัยและการตรวจสอบ:

Per-Port Link-Health และ Fault Fault Per-Channel มีอยู่ในหน้าจอ HMI และแท็ก OPC-DA

การทดสอบด้วยตนเองโดยอัตโนมัติเกี่ยวกับการเปิดเครื่องด้วยการบันทึกความผิดพลาดโดยละเอียดในการวินิจฉัยคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของซอฟต์แวร์ Mark Vie System; นำไปใช้ Via Toolboxst ™หรือ USB Console

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลอนุกรม/telemetry โมดูล

ซอฟต์แวร์นี้รองรับ GE IS200STURH2AEC
