GE IS200STTCH2AAA

ภาพรวมผลิตภัณฑ์

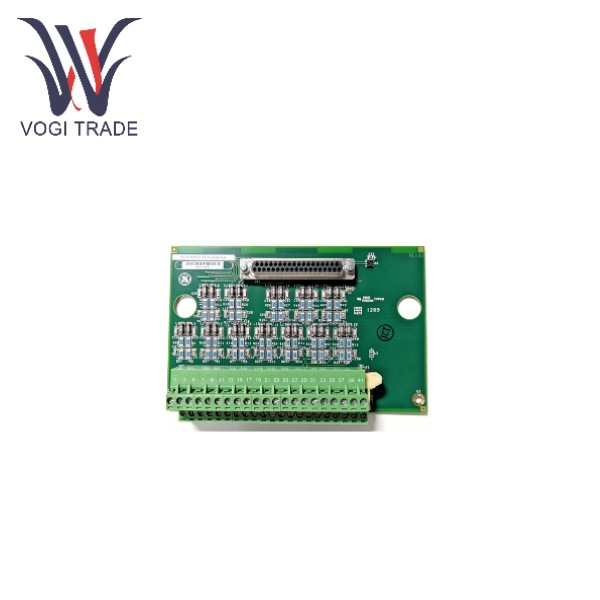

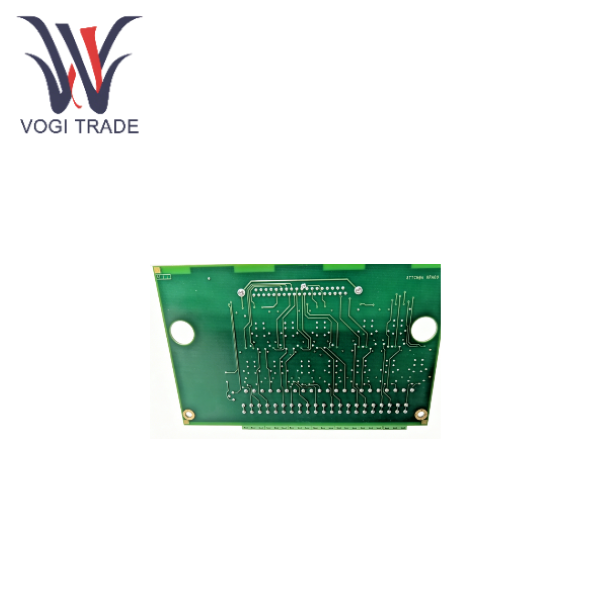

GE IS200STTCH1AAA คือบอร์ดเทอร์มินัลอินพุตเทอร์โมคัปเปิลแบบซิมเพล็กซ์ที่ออกแบบโดย General Electric สำหรับระบบควบคุมกังหันก๊าซ/ไอน้ำ Mark VIe ในสถาปัตยกรรมระบบควบคุมแบบกระจายของ Mark VIe นั้น IS200STTCH1AAA เป็นของส่วนประกอบฮาร์ดแวร์ที่ระดับ I/O พื้นฐาน ความรับผิดชอบหลักคือการทำหน้าที่เป็นสะพานเชื่อมต่อทางกายภาพระหว่างเซ็นเซอร์อุณหภูมิเทอร์โมคัปเปิลในสถานที่ (เช่น ประเภท K, ประเภท J, ประเภท E ฯลฯ) และตัวประมวลผลระบบควบคุม เช่น ตัวควบคุม PCAA หรือ TMR แตกต่างจากแผงเทอร์มินัล TBTC ที่รองรับโมดูลซ้ำซ้อนสามตัว STTC ได้รับการออกแบบมาเป็นพิเศษสำหรับลูปควบคุมแบบช่องสัญญาณเดียวหรือแบบไม่ซ้ำซ้อน และโดยทั่วไปจะใช้ในจุดตรวจสอบเสริมที่มีข้อกำหนดด้านความน่าเชื่อถือค่อนข้างต่ำ หรือในระบบควบคุมแบบง่ายที่คำนึงถึงต้นทุน

คุณสมบัติผลิตภัณฑ์

สถาปัตยกรรมช่องทางเดียว (Simplex)

แกนการออกแบบของ IS200STTCH2AAA STTC คือการเก็บข้อมูลช่องทางเดียว ไม่รองรับกลไกการลงคะแนนสัญญาณสามช่องสัญญาณที่ระบบ TMR ต้องการ แต่ส่งสัญญาณอุณหภูมิที่รวบรวมโดยตรงไปยังโปรเซสเซอร์ตัวเดียวเพื่อการประมวลผล

เทคโนโลยีการชดเชยความเย็น

การวัดเทอร์โมคัปเปิลต้องใช้อุณหภูมิปลายอ้างอิง (ปลายเย็น) เซ็นเซอร์วัดอุณหภูมิความแม่นยำสูงออนบอร์ด STTC ใช้เพื่อตรวจสอบอุณหภูมิโดยรอบที่แผงขั้วต่อแบบเรียลไทม์ และส่งข้อมูลไปยังโปรเซสเซอร์เพื่อการชดเชยทางคณิตศาสตร์เพื่อให้มั่นใจถึงความแม่นยำของการวัดอุณหภูมิ

การตรวจจับวงจรเปิดและความปลอดภัยของข้อผิดพลาด

วงจรออนบอร์ดให้กระแสไบแอสเล็กน้อย เมื่อเทอร์โมคัปเปิลขาด วงจรจะตรวจจับแรงดันไฟฟ้าที่ผิดปกติ โปรเซสเซอร์จะทริกเกอร์การแจ้งเตือน (เช่น "เทอร์โมคัปเปิลไม่แข็งแรง") และตั้งค่าเอาท์พุตเป็นสถานะที่ไม่ปลอดภัย (โดยปกติจะเป็นค่าลบแบบเต็มช่วงหรือค่าสัญญาณเตือนเฉพาะ) เพื่อป้องกันไม่ให้ระบบควบคุมตัดสินผิดพลาด

การออกแบบป้องกันการรบกวน

โดยทั่วไปแผงขั้วต่อจะมีวงจรตัวกรองเพื่อระงับสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) และการรบกวนความถี่วิทยุ (RFI) ในสถานที่ ช่วยให้มั่นใจว่าสามารถอ่านสัญญาณระดับมิลลิโวลต์ของเทอร์โมคัปเปิลที่อ่อนแอ (mV) ได้อย่างแม่นยำ การรับรู้ ID อิเล็กทรอนิกส์: ป้ายชื่ออิเล็กทรอนิกส์ออนบอร์ด (ชิป ID) เมื่อเปิดเครื่อง โปรเซสเซอร์จะอ่าน ID นี้โดยอัตโนมัติเพื่อยืนยันเวอร์ชันฮาร์ดแวร์ หมายเลขซีเรียล และสถานะการเชื่อมต่อ เพื่อป้องกันข้อผิดพลาดในการกำหนดค่าฮาร์ดแวร์

เปรียบเทียบกับผลิตภัณฑ์ที่คล้ายกัน

การเปรียบเทียบผลิตภัณฑ์ประเภทเดียวกันในระบบ GE Mark VIe ผลิตภัณฑ์ที่มีฟังก์ชันคล้ายกับ IS200STTCH2AAA (STTC) แต่สถานการณ์การใช้งานที่แตกต่างกันส่วนใหญ่ประกอบด้วย

ความแตกต่างของ TBTC (แผงเทอร์มินัลอินพุตเทอร์โมคัปเปิล TMR) TBTC ได้รับการออกแบบมาสำหรับระบบ TMR (Triple Module Redundancy) มีเทอร์มินัลบล็อกสามชุด (JR, JS, JT) ซึ่งเชื่อมต่อกับโปรเซสเซอร์ I/O อิสระสามตัวตามลำดับ ระบบเพิ่มความปลอดภัยโดยดำเนินการ "เลือกค่ามัธยฐาน" หรือ "ลงคะแนน" กับสัญญาณทั้งสาม สถานการณ์การใช้งาน: ใช้ในวงจรป้องกันที่สำคัญ เช่น การตรวจสอบอุณหภูมิของห้องเผาไหม้กังหันก๊าซ (TTXSP1-9 ฯลฯ)

PTCC (ชุดอินพุตเทอร์โมคัปเปิล) ความแตกต่าง: PTCC มักจะหมายถึงโมดูล I/O (แพ็ค) ที่สมบูรณ์ซึ่งประกอบด้วยโปรเซสเซอร์และบอร์ดเทอร์มินัล ในขณะที่ STTC มักจะหมายถึงเฉพาะส่วนของบอร์ดเทอร์มินัล (บอร์ด) สถานการณ์การใช้งาน: PTCC เป็นไซต์ I/O อิสระ ในขณะที่ STTC ต้องใช้การ์ดหลัก เช่น PCAA เพื่อดำเนินการ

โดยสรุป STTC เหมาะสำหรับการตรวจสอบอุณหภูมิที่ไม่สำคัญและเสริม (เช่น อุณหภูมิน้ำมันส่งคืนแบริ่ง อุณหภูมิไอน้ำเสริม ฯลฯ) ในขณะที่ TBTC เหมาะสำหรับการตรวจสอบการเผาไหม้แกนกลาง

คู่มือการติดตั้ง

หมายเหตุ: โปรดใช้งานในสภาพแวดล้อมการปิดเครื่องหรือป้องกันไฟฟ้าสถิต

การเตรียมการ

ยืนยันว่าอุณหภูมิและความชื้นภายในตู้ควบคุมเป็นไปตามข้อกำหนดตั้งแต่ -30°C ถึง 65°C

ตรวจสอบว่ามีความเสียหายทางกายภาพต่อรูปลักษณ์ของแผงขั้วต่อ STTC หรือไม่

การติดตั้งเครื่องกล

การติดตั้งราง DIN: โดยทั่วไปแล้ว IS200STTCH2AAA ได้รับการออกแบบมาให้ยึดเข้ากับราง DIN ขนาด 35 มม. มาตรฐาน ใส่คลิปด้านบนของการ์ดบอร์ดลงในรางนำ และกดส่วนล่างของการ์ดบอร์ด เมื่อคุณได้ยินเสียง "คลิก" แสดงว่าล็อคอยู่

การยึดสกรู: บางเวอร์ชันอาจต้องใช้สกรู M3 เพื่อยึดเข้ากับแผ่นด้านหลังผ่านรูบนบอร์ด

การเชื่อมต่อไฟฟ้า:

การเดินสายสัญญาณ: ใช้สายคู่บิดเกลียวที่มีฉนวนหุ้มเพื่อเชื่อมต่อเทอร์โมคัปเปิล ให้ความสนใจกับขั้วบวกและขั้วลบ โดยปกติแล้ว สีแดงหมายถึงค่าลบ แต่ควรอ้างอิงถึงขั้วจำเพาะของเทอร์โมคัปเปิล ความยาวในการปอกควรเป็นไปตามข้อกำหนด Euroblock ประมาณ 6-8 มม.

การต่อสายดินป้องกัน: เชื่อมต่อชั้นป้องกันเข้ากับแผงขั้วต่อสายดิน JGPA ที่อยู่ติดกัน เพื่อให้แน่ใจว่ามีการต่อสายดินแบบปลายเดียวเพื่อหลีกเลี่ยงการรบกวนของกราวด์กราวด์

จัมเปอร์ Cold Junction: ตรวจสอบว่ามีจัมเปอร์เลือก CJ (Cold Junction) บนบอร์ดหรือไม่ โดยปกติแล้ว ค่าเริ่มต้นจะเป็นค่าชดเชยภายใน (ภายใน)

เชื่อมต่อโปรเซสเซอร์: ใช้สายแบนแบบแบนหรือสายเคเบิล 68 พินที่ให้มาในการเชื่อมต่ออินเทอร์เฟซที่ด้านหลังของ IS200STTCH2AAA เข้ากับอินเทอร์เฟซที่สอดคล้องกันของโมดูล PCAA (เช่น P1/P2)

การเปิดเครื่องและการดีบัก: กู้คืนแหล่งจ่ายไฟของระบบ สังเกตว่าไฟแสดงสถานะ PWR (กำลังไฟ) และ LINK (การสื่อสาร) บนโมดูล PCAA ทำงานอย่างถูกต้องหรือไม่ สแกนฮาร์ดแวร์โดยใช้ซอฟต์แวร์ GE ToolboxST เพื่อยืนยันว่า STTC ได้รับการระบุอย่างถูกต้อง และไม่มีสัญญาณเตือน "Board Mismatch" หากจำเป็น โปรดดำเนินการสอบเทียบการชดเชยความเย็น

คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง

โมดูลอนาล็อกหลัก IS200PCAAH1A

พันธมิตรหลักของ STTC ซึ่งรับผิดชอบในการประมวลผลสัญญาณที่ส่งโดย STTC

IS200JGPAH1A กราวด์และบอร์ดจ่ายไฟ

โดยปกติจะติดตั้งไว้ข้าง STTC โดยจะมีเทอร์มินัลกราวด์ที่มีชั้นชีลด์และการกระจายพลังงานสนาม 24VDC

IS200TBTC TMR เทอร์โมคัปเปิลบอร์ด

หากอัปเกรดแอปพลิเคชันเป็นการตรวจสอบเส้นทางวิกฤต ขอแนะนำให้อัปเกรดเป็นโมเดลนี้

IS200PAICH1A ชุดอินพุต/เอาท์พุตอนาล็อก

หากจำเป็นต้องแปลงสัญญาณในสถานที่เป็น 4-20mA ก่อนที่จะเชื่อมต่อกับระบบ คุณสามารถเลือกการ์ดแอนะล็อกสากลนี้ได้
