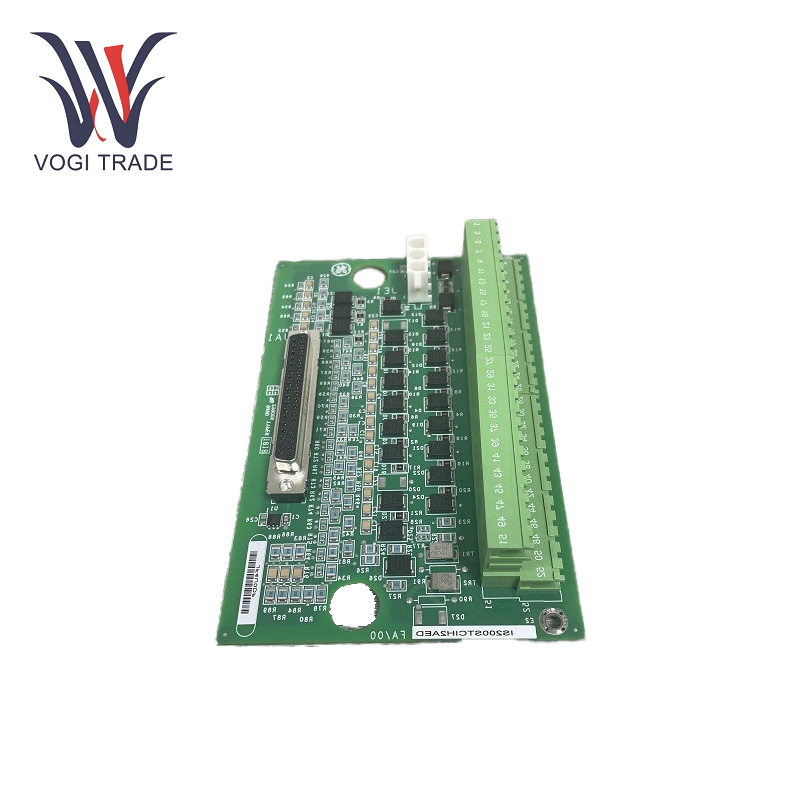

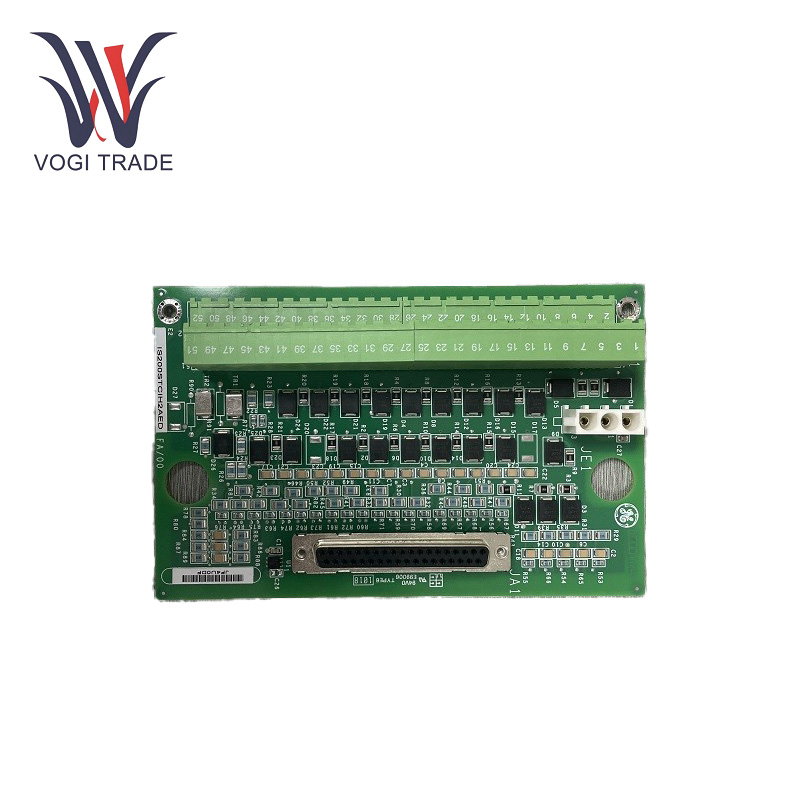

GE IS200STCIH2AED

พารามิเตอร์การทำงาน

จำนวนอินพุตติดต่อ: 24.

แรงดันไฟฟ้ากระตุ้นเล็กน้อย: 24 V DC, 48 V DC, 125 V DC

ช่วงการป้อนข้อมูลแรงดันไฟฟ้า: 16 - 32 ใน DC

ฮาร์ดแวร์ตัวกรองต่ำผ่านอินพุต: 4 ms.

อินเทอร์เฟซการสื่อสาร: อีเธอร์เน็ต

ประเภทการติดตั้ง: Din-Rail หรือ Flat Mount

ช่วงอุณหภูมิ (สำหรับรุ่น)= - 20 ° C - 50 ° C

คุณสมบัติของผลิตภัณฑ์

อินพุตติดต่อหลายครั้งและการปราบปรามเสียงรบกวน: GE IS200STCIH2AED ยอมรับอินพุตติดต่อ 24 ครั้งที่มีการกระตุ้น 24 V, 48V หรือ 125 V DC (ภายนอก) มีกลไกการปราบปรามเสียงรบกวนสำหรับทุกอินพุตติดต่อ บริเวณนี้ยังให้การป้องกันจากเสียงสูงและเสียง HF ช่วยให้การไหลที่สะอาดและเสถียรเพื่อให้สัญญาณสามารถจับได้โดยไม่ต้องสับสน ตัวอย่างเช่นคุณสมบัติการปราบปรามเสียงดังกล่าวอนุญาตให้อุปกรณ์ดำเนินการต่อไปตามปกติและรวบรวมข้อมูลได้อย่างน่าเชื่อถือแม้ในสภาพแวดล้อมอุตสาหกรรมจะเต็มไปด้วยการรบกวนแม่เหล็กไฟฟ้าที่หลากหลาย

ระบบควบคุมบนพีซีของการส่งมอเตอร์เหนี่ยวนำ 2: บอร์ดนี้ยังทำงานร่วมกับ I/O Pack ขั้วต่อ D-type 37 พิน (หญิง) บนกระดานช่วยให้สามารถเชื่อมต่อแพ็ค I/O อย่างง่าย จากนั้นเชื่อมต่อกับคอนโทรลเลอร์ผ่านอีเธอร์เน็ต ด้วยโหมดความเข้ากันได้และการสื่อสารนี้การรวมเข้ากับระบบควบคุมที่ครอบคลุมมากขึ้นเป็นไปได้ทำให้การถ่ายโอนข้อมูลที่มีประสิทธิภาพและการดำเนินการควบคุมคำสั่งระหว่างส่วนประกอบต่างๆ

Excite Input Adventable: ช่วงการกระตุ้นการป้อนข้อมูลสำหรับการกระตุ้นเล็กน้อย DC Norminal คือ 16 ถึง 32 V DC อินพุตสำหรับการกระตุ้นเล็กน้อย 48 V DC มันคืออินพุต 32 ถึง 64 V DC และสำหรับการกระตุ้นเล็กน้อย 125 V DC มันคือ 100 ถึง 145 V DC อินพุต ปรับตัวให้เข้ากับสภาพแหล่งจ่ายไฟที่แตกต่างกันในการใช้งานอุตสาหกรรมที่แตกต่างกัน

การติดตั้ง

DIN - การติดตั้งทางรถไฟ: เริ่มต้นด้วยการตรวจสอบให้แน่ใจว่ากำลังปิดระบบ บอร์ดที่มีฉนวนพลาสติกร่อนบนแผ่นโลหะแผ่น ในที่สุดเลื่อนผู้ให้บริการไปยัง Din-Rail เพื่อให้มั่นใจว่ามันปลอดภัย จากนั้นใช้สายไฟ #18 AWG เพื่อแนบอินพุตติดต่อกับบล็อกเทอร์มินัล Tocanize Shields บนวงเล็บที่แตกต่างกัน คุณรู้ว่าอะไรก็ตามที่มีพื้นที่ขนาดเล็กและประกอบและแทนที่ง่าย ๆ เช่นในตู้ควบคุมอุตสาหกรรม

การติดตั้งแบบแบน: ในการติดตั้งแบนให้ยึดบอร์ดและฉนวนพลาสติกเข้ากับชุดโลหะแผ่น หลุมเดิมพันบนตู้ตามการเปิดตัวบนแผ่นโลหะเข้าด้วยกัน ในที่สุดการใช้สลักเกลียวอย่างปลอดภัยใส่ชุดโลหะแผ่นกับบอร์ดเข้าไปในตู้ เชื่อมต่ออินพุตผู้ติดต่อกับบล็อกเทอร์มินัลตามข้อกำหนดการเดินสาย GE IS200STCIH2AED ช่วยให้การติดตั้งที่มีเสถียรภาพมากขึ้นสำหรับแอปพลิเคชันที่การสั่นสะเทือนและการสั่นสะเทือนมีความสำคัญ

การแก้ไขปัญหา

ไม่มีการตรวจจับอินพุตสัญญาณ: ตรวจสอบการเดินสาย: ข้ามการเชื่อมต่อการเดินสายทั้งหมดจากเซ็นเซอร์ภายนอกไปยังอินพุตติดต่อที่ด้านบนของบอร์ด ตรวจสอบให้แน่ใจว่าสายไฟอยู่ในสภาพที่ดีที่สุดและพวกเขาไม่มีการเชื่อมต่อที่หลวมผิดหรือเสียหาย หากมีข้อบ่งชี้ของปัญหาใด ๆ ให้ยึดสายไฟให้แน่นอีกครั้ง นอกจากนี้ยังสามารถแสดงสัญญาณของการกัดกร่อนบนตัวเชื่อมต่อ ทำความสะอาดตัวเชื่อมต่อที่สึกกร่อนหรือเปลี่ยนสายไฟที่เสียหายตามต้องการ หากคุณเห็นลวดที่หลุดออกมาจำเป็นต้องแทนที่อย่างแน่นอนเนื่องจาก GE IS200STCIH2AED อาจเป็นเหตุผลที่ไม่มีการตรวจจับสัญญาณอินพุต

การอ่านสัญญาณผิดปกติ: ทดสอบแหล่งจ่ายไฟและแรงดันไฟฟ้ากระตุ้น: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟไปยังบอร์ดอยู่ในช่วงที่คาดไว้ ตรวจสอบแรงดันไฟฟ้าที่ขั้วอินพุตพลังงานด้วยโวลต์มิเตอร์ และตรวจสอบว่าแรงดันไฟฟ้ากระตุ้นอยู่ในช่วงของช่วงการกระตุ้นการป้อนข้อมูลที่ยอมรับได้ เราเรียนรู้เกี่ยวกับข้อมูลจนถึงเดือนตุลาคม 2566 ปรับเปลี่ยนแหล่งจ่ายไฟหรือตรวจสอบว่าแหล่งพลังงานภายนอกให้แรงดันไฟฟ้าที่ถูกต้อง

I/O Pack Communication Failure: ตรวจสอบสายเคเบิลอีเธอร์เน็ตและการกำหนดค่า: เริ่มต้นด้วยการตรวจสอบสายเคเบิลอีเธอร์เน็ตที่เชื่อมโยงแพ็ค I/O เข้ากับบอร์ด ตรวจสอบให้แน่ใจว่าสายเคเบิลยังคงอยู่และเชื่อมต่ออย่างถูกต้องกับขั้วต่อ D-type 37 พิน จากนั้นตรวจสอบการกำหนดค่าอีเธอร์เน็ตทั้งบนบอร์ดและแพ็ค I/O ตรวจสอบให้แน่ใจว่าการกำหนดที่อยู่ IP, หน้ากากย่อยและการกำหนดค่า RDP ตรงกัน ทำการปรับเปลี่ยนที่จำเป็นเพื่อให้ทั้งสองสามารถสื่อสารได้อย่างมีประสิทธิภาพ สำหรับ EX หากที่อยู่ IP ไม่ได้ตั้งค่า I/O Pack อย่างถูกต้องและบอร์ดจะไม่สามารถพูดคุยกันได้

ช่วงแอปพลิเคชัน

โรงไฟฟ้าผลิต: การส่งและการรวบรวมสัญญาณจากเซ็นเซอร์ที่เหมาะสมมักพบในโรงไฟฟ้า โดยเฉพาะอย่างยิ่งที่ใช้ในกังหันก๊าซและกังหันไอน้ำ GE IS200STCIH2AED อาจได้รับสัญญาณจากเซ็นเซอร์อุณหภูมิเซ็นเซอร์ความดันและเซ็นเซอร์การสั่นสะเทือนซึ่งติดตั้งบนกังหันเป็นต้น การผลิตพลังงานมีความอ่อนไหวมาก การอ่านเหล่านี้ได้รับการประมวลผลและระบบควบคุมจะทำงานร่วมกับมันเพื่อช่วยสร้างมาตรฐานกังหันเพื่อให้แน่ใจว่าการผลิตพลังงานที่เสถียรที่เครื่อง

ระบบอัตโนมัติอุตสาหกรรม: เมื่อใช้ในระบบระบบอัตโนมัติอุตสาหกรรมสามารถใช้เป็นระบบควบคุมสำหรับสายการผลิต มันสามารถเชื่อมต่อกับเซ็นเซอร์ที่ตรวจสอบตำแหน่งการเคลื่อนไหวและสถานะของอุปกรณ์การผลิตเช่นสายพานลำเลียงแขนหุ่นยนต์และมอเตอร์

อุตสาหกรรมน้ำมันและก๊าซ: ที่ไหนในอุตสาหกรรมน้ำมันและก๊าซสามารถใช้ในโรงกลั่นน้ำมันและโรงงานแปรรูปก๊าซ ตัวอย่างเช่น GE IS200STCIH2AEDCAN ใช้เพื่อควบคุมและจัดการการทำงานของปั๊มวาล์วและอุปกรณ์อื่น ๆ ในตัวอย่างมันสามารถยอมรับสัญญาณที่มาจากเซ็นเซอร์การไหลและเซ็นเซอร์ความดันที่ติดตั้งในท่อแล้วส่งสัญญาณควบคุมเชิงรุกเพื่อเปิดหรือปิดวาล์วที่ขนส่งน้ำมันและก๊าซอย่างปลอดภัยและมีประสิทธิภาพ
