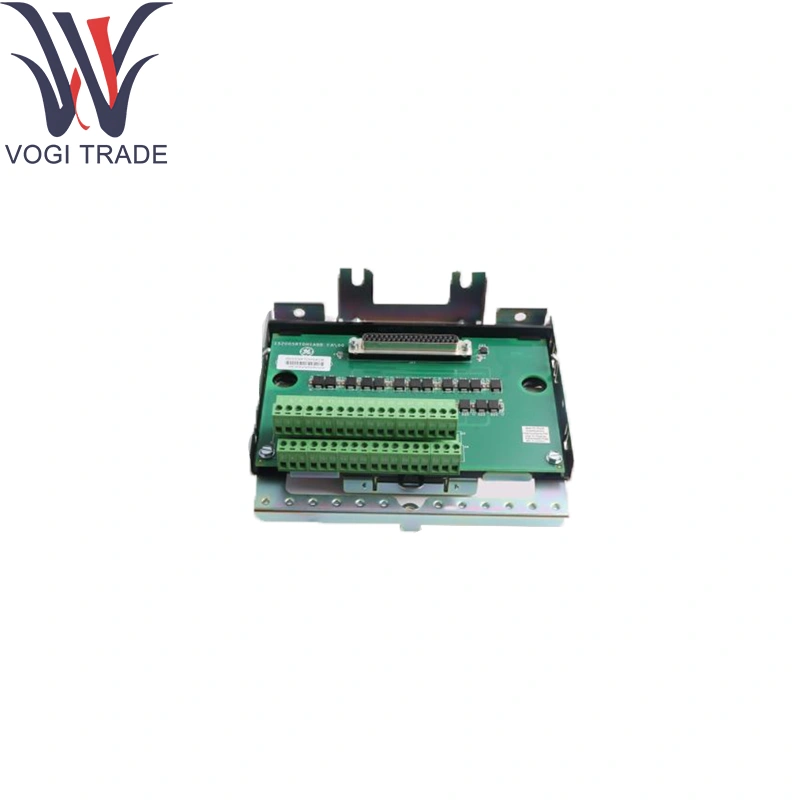

แบรนด์: GEคำอธิบาย: IS200SRTDH2Aเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 14ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200SRTDH2A Solenoid/Relay Driver Terminal Boards Drive Solenoids, Relays และ Valves Pilot ภายใต้คำสั่ง Ethernet-ionet ในตู้ควบคุมก๊าซ -Turbine
| ผลิต |
GE |
| หมายเลขรุ่น |
IS200SRTDH2A IS200SRTDH2ACB |
| หมายเลขสั่งซื้อ |
IS200SRTDH2A IS200SRTDH2ACB |
| แคตตาล็อก |
ทำเครื่องหมายชีวิต |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
178 × 330 × 160 มม. |
| น้ำหนัก |
0.5 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
GE IS200SRTDH2A Solenoid/Relay Driver Terminal Boards
ช่องสัญญาณเอาต์พุต: 16 ช่องไดรเวอร์ DC ที่แยกได้ (Open-Collector)
แรงดันไฟฟ้า: 24VDC เล็กน้อย (ช่วง 18–32VDC)
โหลดปัจจุบัน: 0.1–2.0a ต่อช่องสัญญาณ (ขีด จำกัด ปัจจุบันที่ตั้งโปรแกรมได้)
ความเร็วในการสลับ: เทิร์นออน≤5ms; ปิด≤3ms
GE IS200SRTDH2A แยก:
Channel-to-Ground: 1kV เสริม
Channel-to-channel: 500V BASIC
GE IS200SRTDH2A การวินิจฉัย:
การตรวจจับการโหลดแบบโหลดต่อช่องทาง (เกณฑ์ความรู้สึกปัจจุบัน)
ไฟ LED สำหรับเอาต์พุตและความผิดพลาดต่อช่องสัญญาณ
GE IS200SRTDH2A การป้องกัน:
การปิดตัวลงด้วยการรีเซ็ตอัตโนมัติ
ตัวหนีบย้อนกลับและแคลมป์
ตัวเชื่อมต่อ: ส่วนหัว 52 มุมขวาสำหรับบล็อกเทอร์มินัลที่สามารถเสียบได้
GE IS200SRTDH2A การจัดอันดับสิ่งแวดล้อม:
อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: ≤95% RH, ไม่ได้รับการระงับ
ฟังก์ชั่นผลิตภัณฑ์
ยอมรับคำสั่งไดรเวอร์ดิจิตอลจากผู้ให้บริการ Pack MARKVIE I/O และให้เอาต์พุตการสลับ DC ที่ป้องกันความผิดพลาดไปยังอุปกรณ์ฟิลด์ รายงานการวินิจฉัยความรู้สึกปัจจุบันในตัวรายงานสถานะการโหลดกลับไปที่คอนโทรลเลอร์ผ่าน IONET ทำให้สามารถตรวจจับสภาพการติดค้างโหลดแบบเปิดโหลดหรือลัดวงจรอัตโนมัติได้
โมดูลสนับสนุนหลัก
I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier
โมดูลคอนโทรลเลอร์: Markvie CPU (เช่น IS200TPROH1C)
บอร์ด I/O เสริม:
แพ็คแบบไม่ต่อเนื่อง (IS200TICIH2A)
แพ็ครีเลย์เอาท์พุท (IS400TRLYS1B)
แพ็คความปลอดภัย I/O (IS220YSILS1B)
Eส่วนประกอบ xtension
บล็อกเทอร์มินัลที่สามารถทำได้: บล็อกสกรูหนอนคีย์คีย์เพื่อป้องกันการแทรกซึมผิดพลาด
ชุด DIN-RAIL & PANEL-MOUNT: คลิปอะแดปเตอร์และวงเล็บมุมสำหรับการติดตั้ง DIN-RAIL 35 มม. หรือการติดตั้งแผง
อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI
ชุดบริการการเคลือบที่สอดคล้องกัน: ชุดบริการฟิลด์สำหรับการใช้หรือต่ออายุการเคลือบบนบอร์ดมาตรฐาน IS200SRTDH2A มาตรฐาน
การสนับสนุนซอฟต์แวร์
การกำหนดค่า:
ขีด จำกัด ของช่องทางและการตรวจจับแบบต่อช่องทางที่ตั้งค่าผ่านเทมเพลต Gecontrolst ™/Toolboxst ™
การวินิจฉัยและการตรวจสอบ:
การโหลดแบบเรียลไทม์ OK, กระแสไฟฟ้าเกินและการลัดวงจรที่รายงานใน HMI, TAGS OPC-DA และการวินิจฉัยคอนโทรลเลอร์
การสำรวจสถานะและการบันทึกเหตุการณ์ผ่านชุดแอปพลิเคชัน Markvies
การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของซอฟต์แวร์ระบบ Markvie; นำไปใช้ผ่าน Toolboxst ™
เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE Markvie/Vies I/O และคู่มืออ้างอิงโมดูลไดรเวอร์โซลินอยด์/รีเลย์
