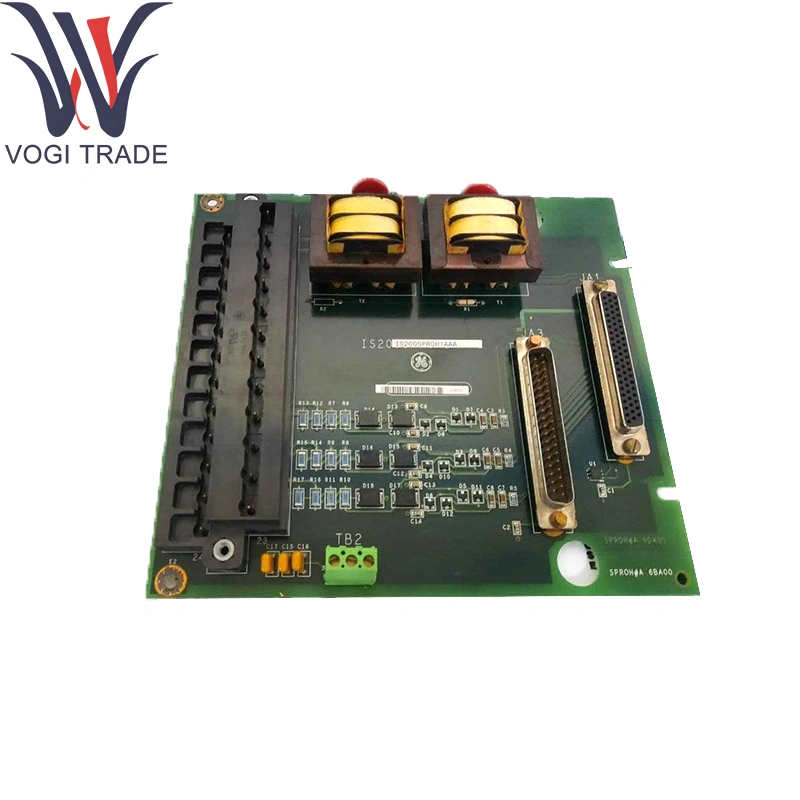

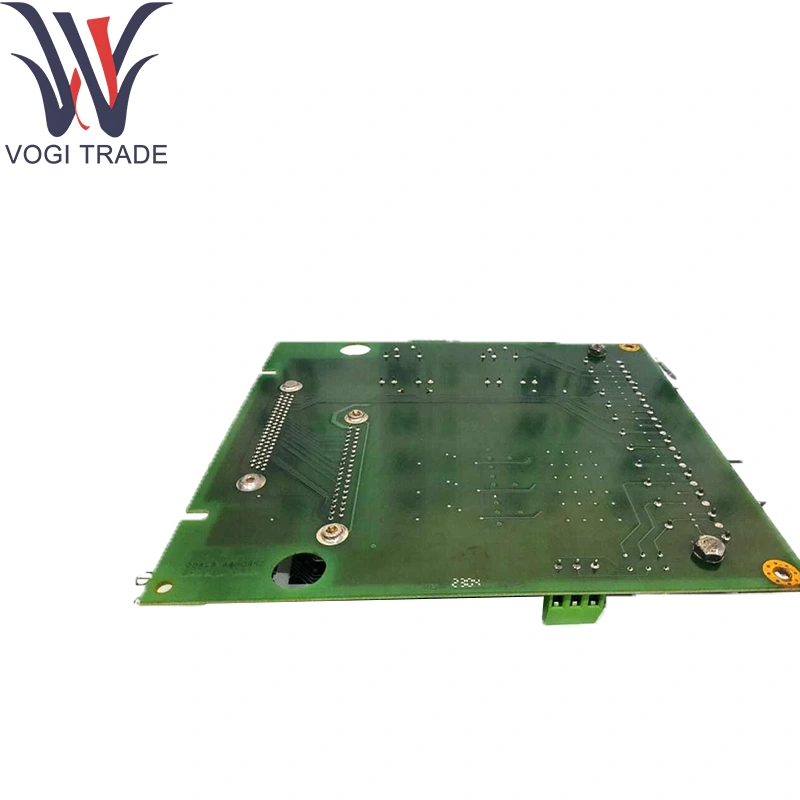

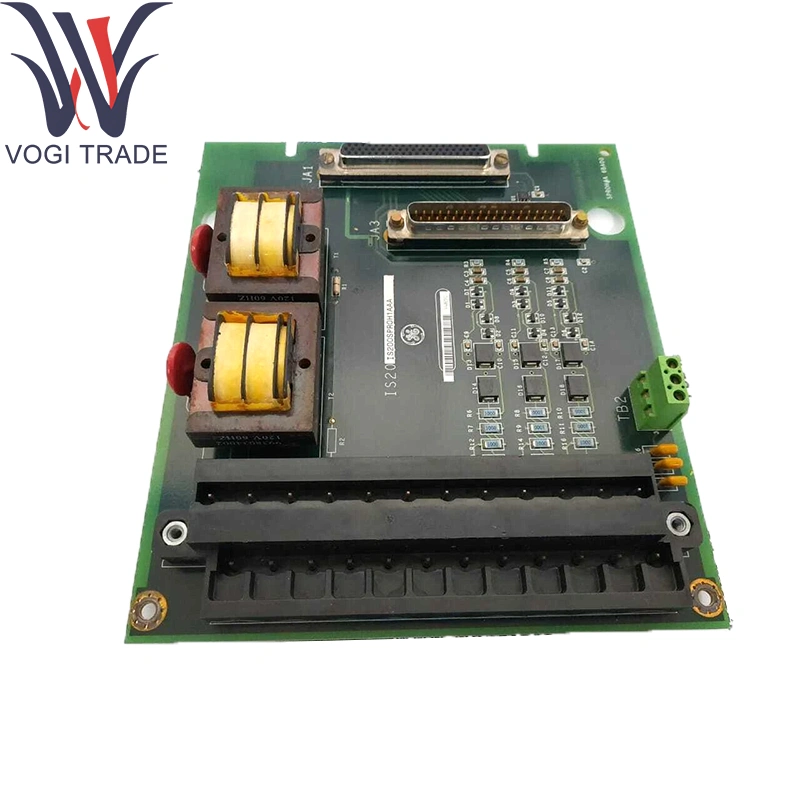

GE IS200SPROH1A สถานีป้องกันฉุกเฉิน

พารามิเตอร์ทางเทคนิค
GE IS200SPROH1A สถานีป้องกันฉุกเฉิน

หมายเลขชิ้นส่วน: IS200SPROH1ABC
เทคโนโลยี: PCB ที่ติดตั้งบนพื้นผิวพร้อมการเคลือบแบบสอดคล้องกัน

GE IS200SPROH1A ประเภทสัญญาณอินพุต:

พัลส์ความเร็วแม่เหล็ก (เข้ากันได้กับ TTL/CMOS)

อินพุตแรงดันไฟฟ้าที่มีศักยภาพ (PT) สำหรับการตรวจสอบบัส/เครื่องกำเนิดไฟฟ้า

ช่วงอัตราชีพจร: 2Hz ถึง 20kHz

ความแม่นยำของชีพจร: ± 0.05% ของการอ่าน

อินพุตแรงดันไฟฟ้า: สูงถึง 300VAC ผ่าน PTS

ตัวเชื่อมต่อ GE IS200SPROH1A:

I/O Pack Pack Edge Connector (สำหรับการรวม PPRO/YPRO)

DC-37 PIN ตัวเชื่อมต่อ“ Backup Trip” ไปยังบอร์ดการเดินทางรีเลย์

การจัดอันดับสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: ≤95%RH, ไม่ได้รับการระงับ

ฟังก์ชั่นผลิตภัณฑ์

GE IS200SPROH1A เงื่อนไขและเส้นทางพัลส์ RPM Turbine ความเร็วสูงและสัญญาณแรงดันไฟฟ้าที่ได้จากหม้อแปลงไปยัง SPRO I/O Pack มันให้อินพุตที่ถูกต้องและแยกได้ทางไกลไปยังช่องทางป้องกันหลักและซ้ำซ้อนทำให้การเดินทางเกินกำหนดและการสูญเสียการซิงโครไนซ์โดยไม่ต้องมีการแทรกแซงซอฟต์แวร์

โมดูลสนับสนุนหลัก

Primary Protection Pack (PPRO): IS200PPROH1A

ชุดป้องกันสำรอง (YPRO): IS200YPROH1A

บอร์ดรีเลย์ป้องกัน: บอร์ดเทอร์มินัลรีเลย์การเดินทางโดยเฉพาะเชื่อมต่อผ่าน DC-37

คอนโทรลเลอร์: โมดูล markvi CPU (เช่น IS200TPROH1C) ที่ตรวจสอบอินพุตที่ได้จาก SPRO

ส่วนประกอบส่วนขยาย

หม้อแปลงที่มีศักยภาพ (PTUR/YTUR): ให้แรงดันไฟฟ้า AC แบบก้าวลงสำหรับการตรวจสอบการซิงโครไนซ์

บล็อกเทอร์มินัล: บล็อกประเภทสิ่งกีดขวางหรือที่สามารถทำได้

ชุดประกอบสายเคเบิล: สายเคเบิลหลายตัวที่มีการป้องกันด้วยการยุติ DC-37 สำหรับการเชื่อมโยงการเดินทางสำรองข้อมูล

การติดตั้งฮาร์ดแวร์: ความขัดแย้งและชุดยึดสำหรับการติดตั้งแผงที่ปลอดภัยหรือการติดตั้งแชสซี

การสนับสนุนซอฟต์แวร์

การกำหนดค่า: ใช้ฮาร์ดแวร์อย่างเต็มที่ ไม่มีการกำหนดค่าผู้ใช้หรือเฟิร์มแวร์

การวินิจฉัย: ตรวจสอบ ID อิเล็กทรอนิกส์ที่ Power-Up เพื่อตรวจสอบตำแหน่งโมดูลที่ถูกต้อง

การตรวจสอบ: อินพุตความผิดปกติและ“ โมดูลหายไป” ที่รายงานผ่านการวินิจฉัยคอนโทรลเลอร์

เอกสาร: ครอบคลุมในคู่มือการติดตั้งและการบำรุงรักษา GE Markvi (PN GEH-XXXX)
