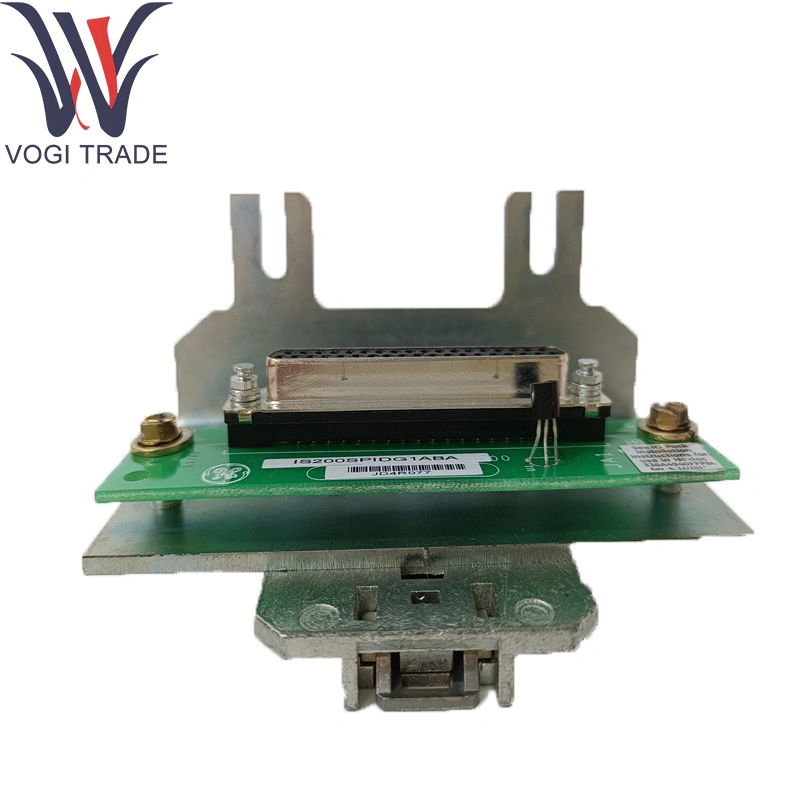

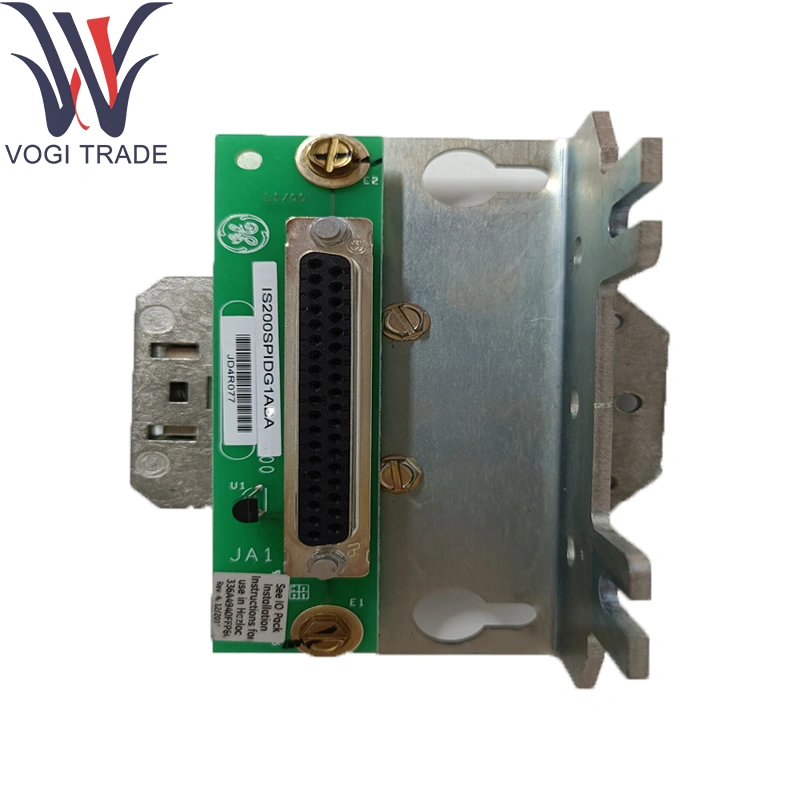

GE IS200SPIDG1ABA

พารามิเตอร์ทางเทคนิค

อินพุตพัลส์:

8 × TTL/CMOS ที่เข้ากันได้กับอินพุตความเร็วสูงสำหรับ GE IS200SPIDG1ABA

ช่วงแรงดันไฟฟ้า: 0–5 V DC; ความถี่สูงสุด: 100 kHz

อินพุตปัจจุบัน: 2 mA ต่อช่อง

อินพุตที่ไม่ต่อเนื่อง:

8 × 24 V DC Wetting- อินพุตแรงดันไฟฟ้า (18–32 V V DC)

อินพุตปัจจุบัน: 2.5 mA ต่อช่อง; 4 MS Hardware Debounce ใน GE IS200SPIDG1ABA

การสุ่มตัวอย่างและเวลา:

การสุ่มตัวอย่างแบบซิงโครนัสในทุกช่อง

ความละเอียดการประทับเวลา: 1 µs

การบัฟเฟอร์: On- บอร์ด FIFO สำหรับการจับเหตุการณ์มากถึง 4 K กิจกรรม

การแยก: ช่องทางเสริม- ไปยังช่องทางและช่องทาง- ไป- กราวด์ (> 1 kV)

ตัวเชื่อมต่อ:

ตัวเชื่อมต่อขอบ backplane คู่ 50- พิน

การเดินสายฟิลด์ผ่านสอง 26- ตำแหน่งที่สามารถทำได้

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –30 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ควบแน่นสำหรับ GE IS200SPIDG1ABA

ฟังก์ชั่นผลิตภัณฑ์

อินเทอร์เฟซพัลส์- เกต: เงื่อนไขและดิจิทัลความเร็วของโรเตอร์- ความเร็วหรือใบมีดปลายพัลส์พัลส์ด้วยความแม่นยำของไมโครวินาที

ตรรกะที่ไม่ต่อเนื่อง- ประตู: ตรวจสอบสัญญาณแยกส่วนเสริม (สัญญาณเตือน, interlocks) ใน lockstep พร้อมเหตุการณ์ชีพจร

การรวมตัวของเหตุการณ์: บัฟเฟอร์และส่งต่อข้อมูลเหตุการณ์/เวลารวมกับ Ionet ไปยัง CPU Mark Vie สำหรับการวิเคราะห์ลำดับและการตัดสินใจการป้องกัน

Core Supporting modคุณ คุณ ules

I/O Pack Carrier: IS42XPSCAH1B การจัดหาพลังงานและอีเธอร์เน็ต backhaul

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) กำลังดำเนินการมากเกินไปและการจัดลำดับตรรกะสำหรับ GE IS200SPIDG1ABA

Ethernet Switch: ซีรี่ส์ IS420ESWB สำหรับการเชื่อมต่อกระดูกสันหลัง

ส่วนประกอบส่วนขยาย

บล็อกเทอร์มินัลที่สามารถทำได้: 26- วิธีการบล็อกคีย์สำหรับพัลส์และการเดินสายแบบไม่ต่อเนื่องพร้อมโพสต์การเลิกจ้างโล่

DIN- RAIL/PANEL KITS: คลิปอะแดปเตอร์และวงเล็บสำหรับราง 35 มม. หรือตู้ยึดแผง

อุปกรณ์เสริมการป้องกัน: ตัวยึดสายเคเบิลและแกนเฟอร์ไรต์สำหรับการปราบปราม EMI ในสัญญาณความเร็วสูง

ชุดจัมเปอร์สำรอง: การกำหนดค่าจัมเปอร์สำหรับการเลือกโหมดอินพุต

การสนับสนุนซอฟต์แวร์

การกำหนดค่า:

ช่องทางการทำแผนที่เวลา debounce และการตั้งค่าขนาดของเหตุการณ์- บัฟเฟอร์ผ่านเทมเพลต GE ToolboxST ™สำหรับ GE IS200SPIDG1ABA

การวินิจฉัยและการตรวจสอบ:

เคาน์เตอร์เหตุการณ์แบบเรียล

ทดสอบด้วยตนเองเกี่ยวกับพลังงานด้วยการบันทึกการวินิจฉัยในการวินิจฉัยคอนโทรลเลอร์

การอัปเดตเฟิร์มแวร์: จัดส่งเป็นส่วนหนึ่งของระบบ Mark Vie ใช้ผ่าน Toolboxst ™

เอกสาร: รายละเอียดในคู่มือการติดตั้ง GE MARK VIE/VIES I/O และคู่มืออ้างอิงโมดูลพัลส์และเกตไม่ต่อเนื่อง
