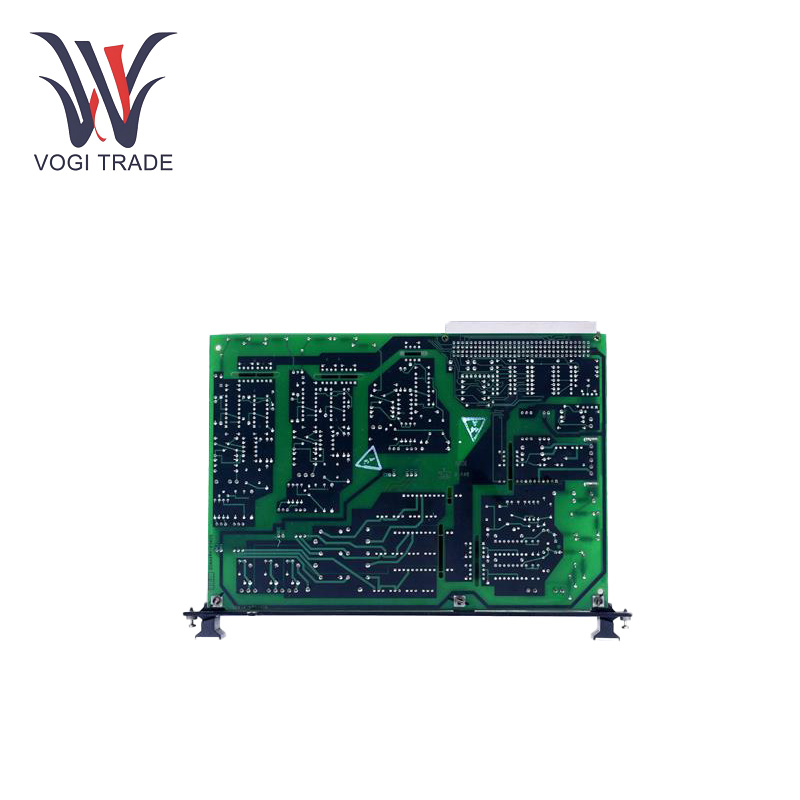

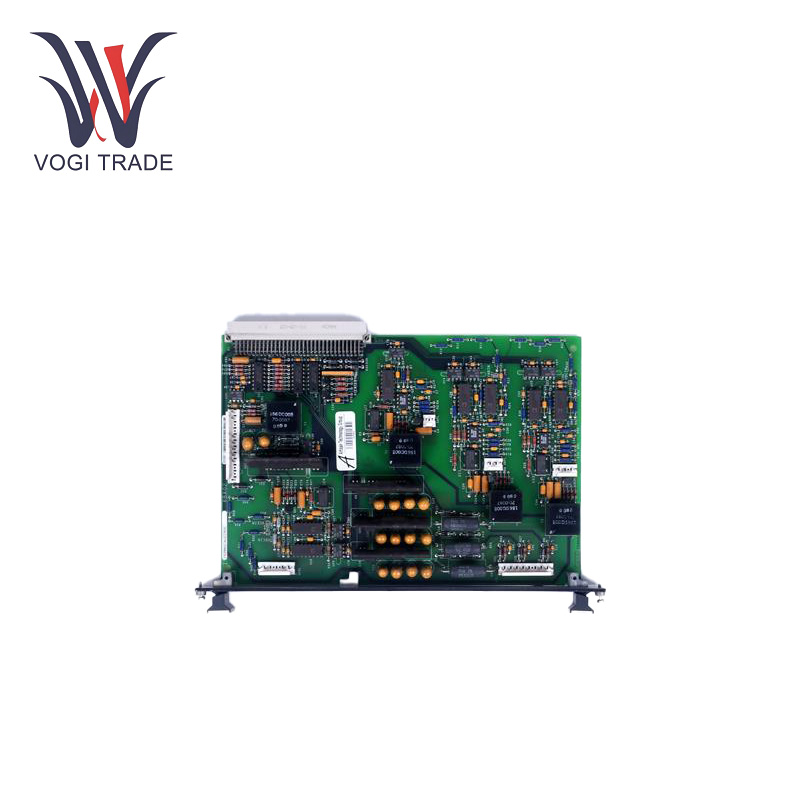

ยี่ห้อ: GEคำอธิบาย: บอร์ดอินเทอร์เฟซตัวแปลงสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 3เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IS200SCNVG1ADC เป็นบอร์ดควบคุมในซีรีส์ Mark VI Speed tronic พร้อมสัญญาณตอบรับและการตรวจสอบ การควบคุมเบรก และคุณสมบัติการทำงานอื่นๆ
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS200SCNVG1ADC |
| หมายเลขการสั่งซื้อ |
IS200SCNVG1ADC |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
11 ซม.* 6 ซม.* 6.7 ซม |
| มิติการบรรจุ |
13 ซม.*9 ซม.*9 ซม |
| น้ำหนัก |
0.14กก |
พารามิเตอร์ทางเทคนิค
แรงดันไฟฟ้า: 24V DC
อุณหภูมิคงที่: -30 – 65 องศาเซลเซียส
พาวเวอร์ซัพพลาย:แหล่งจ่ายไฟได้รับพลังงาน VDC ผ่านขั้วต่อ P1 และรับพลังงานสำรองจากหม้อแปลงสี่ตัว
บริษัท แบ็คเพลน จำกัดผู้เชื่อมต่อ: มีแบ็คเพลน P1 128 พินมาให้เพื่อเชื่อมต่อกับบอร์ดอื่นๆ
ขั้วต่อ: มีขั้วต่อส่วนหัว 6 ช่องสำหรับเชื่อมต่อวงจรสับกระแสและไดรเวอร์เกตของ Vishay, DC link
วงจรรวม: วงจรขับเคลื่อนเกต SCR 3 วงจร, วงจรตรวจจับกระแสอินพุต 3 วงจร, วงจรป้อนกลับแรงดันไฟฟ้าแบบบรรทัดต่อบรรทัด 2 วงจร, วงจรป้อนกลับแรงดันไฟฟ้าลิงก์ DC 1 วงจร, วงจรป้อนกลับ VCE DB IGBT 1 ชุด และวงจรไดรเวอร์เกต IGBT เบรกแบบไดนามิก 1 ชุด
คุณสมบัติ
การควบคุมและอินเทอร์เฟซ: ทำหน้าที่เป็นบอร์ดอินเทอร์เฟซควบคุมไปยังบริดจ์สำหรับซีรีส์นวัตกรรมตัวแปลงไดโอด SCR แบบสแตนด์อโลนขนาด 1800 ถึง 1,000 แอมป์ แต่ละบอร์ดมีแหล่งกำเนิด 6 พัลส์และสามารถขับเคลื่อน SCR ได้สูงสุดสามตัว
พื้นที่จัดเก็บและการเข้าถึงข้อมูล GE IS200SCNVG1ADC:GE IS200SCNVG1ADC อุปกรณ์จัดเก็บข้อมูลเพิ่มเติมเท่านั้น ประกอบด้วย ID และข้อมูลการแก้ไข
วงจรขับเกต: วงจรตัวขับเกต IGBT เดี่ยวแบบเบรกแบบไดนามิกจะสลับแรงดันไฟฟ้าระหว่างตัวส่งสัญญาณ IGBT ระหว่าง VCC (+15 V) และ VEE (- 7.5 V) และสามารถสร้างข้อบกพร่องในการลดความอิ่มตัวและการจ่ายไฟของไดรเวอร์ภายใต้ข้อผิดพลาดของแรงดันไฟฟ้า
การขยายแบ็คเพลนส่วนบุคคลและการควบคุมระยะไกล: สามารถปิดส่วนขยายและระนาบด้านหลังระยะไกลแยกกันได้ โดยไม่รบกวนการทำงานของแบ็คเพลนอื่นๆ
พื้นที่ใช้งาน
การผลิตพลังงานความร้อน: ในโรงไฟฟ้าพลังความร้อนที่ใช้ถ่านหิน เชื้อเพลิงน้ำมัน หรือก๊าซ GE IS200SCNVG1ADC เป็นอินเทอร์เฟซการควบคุมและสะพาน ช่วยให้มั่นใจในการทำงานปกติของตัวแปลงไดโอดไทริสเตอร์ ตระหนักถึงการควบคุมที่แม่นยำของเครื่องกำเนิดไฟฟ้า และปรับปรุงประสิทธิภาพการผลิตไฟฟ้า และความมั่นคง
การกลั่นปิโตรเลียม: ในการทำให้บริสุทธิ์ในโรงงาน การควบคุมไดโอดไทริสเตอร์ของการกลั่นในชั้นบรรยากาศและสุญญากาศ การแตกตัวเร่งปฏิกิริยา ไฮโดรฟินนิ่ง และอุปกรณ์อื่น ๆ ทำให้สามารถควบคุมและตรวจสอบพารามิเตอร์ได้อย่างแม่นยำ เช่น อุณหภูมิ ความดัน การไหล และระดับของเหลวในกระบวนการผลิต ทำให้มั่นใจในความปลอดภัยและ การดำเนินงานที่มีประสิทธิภาพของกระบวนการกลั่น
การผลิตสารเคมี: ในกระบวนการผลิตผลิตภัณฑ์เคมี เช่น ปุ๋ย พลาสติก ยาง และเส้นใย GE IS200SCNVG1ADC ใช้สำหรับการควบคุมการประสานงานของระบบควบคุมอัตโนมัติและเครื่องปฏิกรณ์ เครื่องแลกเปลี่ยนความร้อน ปั๊ม วาล์ว และอุปกรณ์อื่นๆ เพื่อให้สามารถควบคุมปฏิกิริยาเคมีได้อย่างแม่นยำ กระบวนการ การขนส่งและการจำหน่ายวัสดุ และปรับปรุงคุณภาพและผลผลิตของการผลิตสารเคมี
การถลุงเหล็กและเหล็กกล้า: GE IS200SCNVG1ADC ใช้สำหรับการสื่อสารและการควบคุมระหว่างระบบควบคุมการผลิตเหล็ก การผลิตเหล็ก และการเชื่อมโยงการผลิตเหล็กรีดและเตาถลุง คอนเวอร์เตอร์ เตาไฟฟ้า โรงรีด และอุปกรณ์อื่นๆ เพื่อให้สามารถควบคุมและตรวจสอบพารามิเตอร์ เช่น อุณหภูมิได้อย่างแม่นยำ ความดัน การไหล และความเร็วในกระบวนการผลิต และปรับปรุงคุณภาพและประสิทธิภาพของการผลิตเหล็ก
อุตสาหกรรมทำกระดาษ: ในสายการผลิตกระดาษ เนื่องจากเป็นส่วนควบคุมระหว่างระบบควบคุมกับเครื่องจักรผลิตกระดาษ เครื่องผลิตเยื่อกระดาษ เครื่องอบผ้า เครื่องเคลือบ และอุปกรณ์อื่นๆ ทำให้สามารถควบคุมและตรวจสอบพารามิเตอร์กระบวนการผลิต เช่น ความเร็วของยานพาหนะ ความตึงเครียด ความชื้น ได้อย่างแม่นยำ อุณหภูมิ ฯลฯ และปรับปรุงคุณภาพกระดาษและประสิทธิภาพการผลิต
อุตสาหกรรมการต่อเรือ:ในระบบจ่ายไฟของเรือและระบบควบคุมอัตโนมัติ GE IS200SCNVG1ADC สามารถควบคุมไดโอดไทริสเตอร์ รับรู้การแลกเปลี่ยนข้อมูลและการทำงานร่วมกันระหว่างระบบ และปรับปรุงระดับความปลอดภัยในการทำงานและระดับอัตโนมัติของเรือ
