GE IS200RCSBG1OUT

พารามิเตอร์การทำงาน

ความจุ: 0.095 - 0.150.

กระแสหนีบ: 8.5 เงื่อนไข

RMS เรตติ้งปัจจุบัน: 0.5 ก.

จำนวนตัวเก็บประจุ: 12.

การแยก แรงดันไฟฟ้า: ประมาณ 500 โวลต์

อุณหภูมิ พิสัย: 0 - 60°C

คุณสมบัติผลิตภัณฑ์

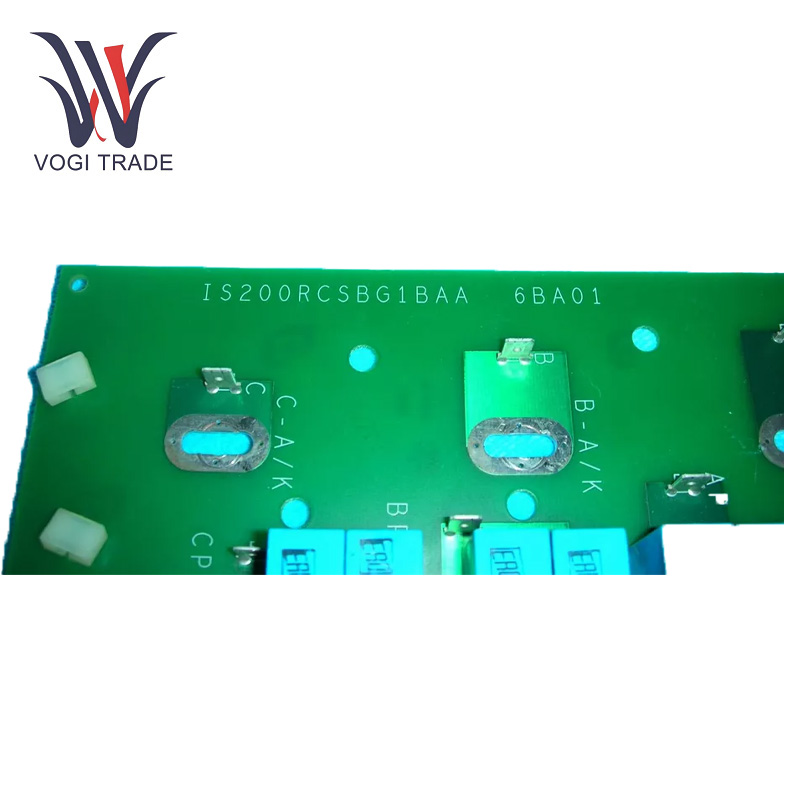

การป้องกันแรงดันไฟฟ้าเกิน: GE IS200RCSBG1BAA ส่วนใหญ่เป็นการ์ด RC snubber ใช้สำหรับการป้องกันแรงดันไฟฟ้าเกิน ของไดโอดและ SCR (วงจรเรียงกระแสที่ควบคุมด้วยซิลิคอน) การเพิ่มตัวเก็บประจุในวงจร snubber มีผลในเชิงบวกเนื่องจากสามารถดูดซับและกระจายพลังงานนี้ได้ในปริมาณที่มากขึ้น

ระเบียบปัจจุบันที่มีเสถียรภาพ: โดยเฉลี่ยแล้ว กระแสหนีบของตัวเก็บประจุแต่ละตัวบนบอร์ดคือ 8.5 Apeak และกระแส RMS คือ 0.5 A ซึ่งมีส่วนทำให้กระแสที่ควบคุมบนบอร์ดมีความเสถียรและไหลในวงจร ป้องกันไม่ให้กระแสท่วมและเผาไหม้ อุปกรณ์.

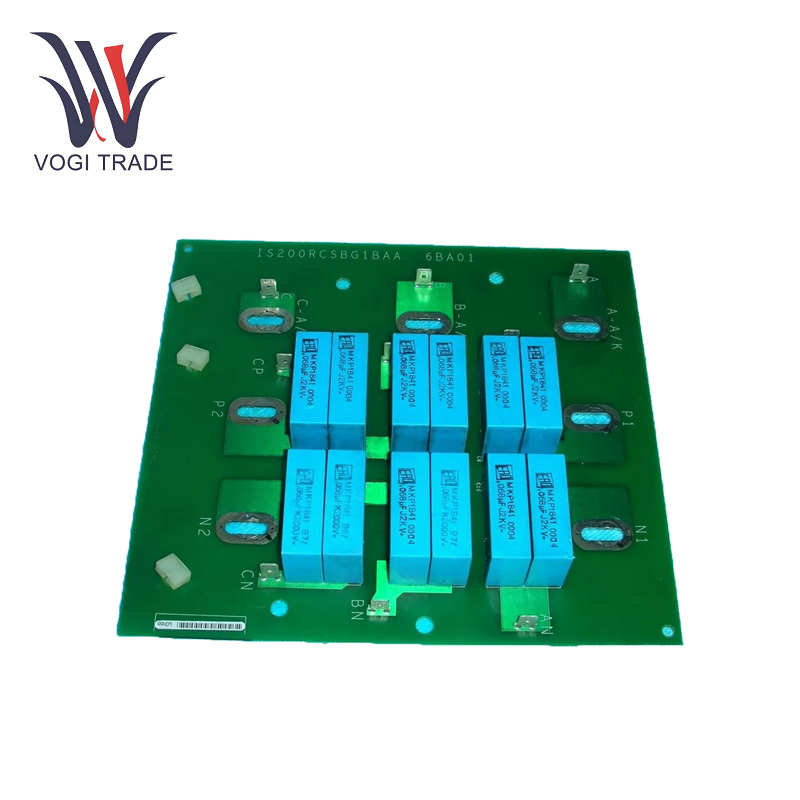

ความจุอเนกประสงค์: บอร์ดมีตัวเก็บประจุ 12 ตัว โดยแบ่งเป็น 6 คู่ ความจุระหว่างตัวเก็บประจุอาจแตกต่างกันตั้งแต่ 0.095 ถึง 0.150 µF ซึ่งครอบคลุมสเปกตรัมค่าความจุที่กว้าง ซึ่งช่วยให้สามารถทำงานได้อย่างหลากหลายในแง่ของโหลดทางไฟฟ้าและสถานการณ์การทำงานที่แตกต่างกัน ช่วยให้หน่วยจ่ายความสามารถในการกักเก็บพลังงานและปล่อยพลังงานได้หลากหลาย ซึ่งตอบสนอง ความต้องการเฉพาะของการใช้งานที่แตกต่างกัน

การติดตั้ง

การติดตั้ง: เลือกตำแหน่งในตู้ควบคุมหรือชั้นวางอุปกรณ์ สถานที่ติดตั้งควรสะอาดและแห้ง มีเครื่องปรับอากาศ และอยู่ห่างจากแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง ตรวจสอบอีกครั้งว่ารูยึดมีขนาดและตำแหน่งที่ถูกต้องสำหรับ GE IS200RCSBG1BAA จัดแนวบอร์ดให้ตรงกับรูสำหรับติดตั้ง และยึดให้แน่นด้วยสกรูหรือตัวยึดตามความจำเป็น ตรวจสอบให้แน่ใจว่าบอร์ดติดตั้งเรียบและมั่นคง เพื่อป้องกันการสั่นสะเทือนและการคลายตัวระหว่างการทำงาน หากถูกนำทางด้วยรางหรือฉากยึด ให้เตรียมตัวเลื่อนบอร์ดเข้าที่แล้วล็อค

การแก้ไขปัญหา

บ่งชี้แรงดันไฟฟ้าเกิน: ฟังก์ชันป้องกันแรงดันไฟฟ้าเกินจะถูกกระตุ้นบ่อยครั้ง และแรงดันไฟฟ้าของแหล่งจ่ายไฟจะถูกตรวจสอบเพื่อดูว่ามีความผันผวนของแรงดันไฟฟ้าภายนอกหรือพุ่งสูงขึ้นทันที จำเป็นต้องตรวจสอบสายไฟรวมทั้งการเชื่อมต่อวงจรไฟฟ้าเพื่อให้แน่ใจว่าไม่มีเกลียวที่หลวมหรือสายไฟที่ชำรุดที่รับผิดชอบต่อปัญหาแรงดันไฟฟ้า หากปัญหายังคงอยู่ ให้วัดค่าความจุของตัวเก็บประจุแต่ละตัวบนบอร์ด GE IS200RCSBG1BAA ด้วยมัลติมิเตอร์เพื่อดูว่าตัวเก็บประจุจะเสียหรือเกินค่าปกติหรือไม่

เว็บปัจจุบันปกติ: หากกระแสไฟฟ้าไม่เสถียรหรือเกินช่วงปกติ เป็นไปได้ว่าโหลดที่เชื่อมต่อกับบอร์ดมีโอเวอร์โหลดหรือไฟฟ้าลัดวงจรผิดปกติ ตรวจสอบจาก SCR และไดโอดที่ป้องกันโดยบอร์ดว่าทุกอย่างอยู่ในสภาพดี หากต้องการตรวจสอบว่าทำงานอยู่หรือไม่ ให้วัดกระแสแคลมป์และกระแส RMS ของตัวเก็บประจุ หากปัญหาปัจจุบันเกิดจากความล้มเหลวของส่วนประกอบ ให้เปลี่ยนส่วนประกอบที่ล้มเหลวอย่างรวดเร็ว

การไหลเวียนของอากาศไม่เพียงพอ / อุณหภูมิที่มากเกินไป: หากส่วนประกอบบนบอร์ด GE IS200RCSBG1BAA มีความร้อนมากเกินไป โปรดตรวจสอบสภาพแวดล้อมการระบายอากาศและการกระจายความร้อนรอบๆ บอร์ดก่อน ตรวจสอบให้แน่ใจว่าบอร์ดมีการระบายอากาศอย่างเหมาะสม ดังนั้นจึงไม่มีฝุ่นหรือเศษซากบนบอร์ดอย่างแน่นอนซึ่งสามารถป้องกันไม่ให้ความร้อนกระจายไป ตรวจสอบการไหลของกระแสไฟของบอร์ด อาจทำให้บอร์ดร้อนเกินไป หากความร้อนเกิดจากส่วนประกอบบางอย่าง เช่น ตัวเก็บประจุ (หรือ) ตัวต้านทาน ให้ใช้เซ็นเซอร์อุณหภูมิของอุปกรณ์ถ่ายภาพความร้อนเพื่อตรวจจับส่วนประกอบที่ร้อนเกินไปและเปลี่ยนใหม่

ช่วงการใช้งาน

ระบบกังหันแก๊ส: เป็นส่วนสำคัญของระบบควบคุมในโรงไฟฟ้ากังหันก๊าซ ใช้เพื่อปกป้องส่วนประกอบอิเล็กทรอนิกส์กำลังของระบบกระตุ้นและโมดูลคอนเวอร์เตอร์ - ไดโอดของเครื่องกำเนิดไฟฟ้า สิ่งนี้มีส่วนช่วยให้การทำงานที่เชื่อถือได้ของหน่วยกังหันก๊าซทั้งหมด เพิ่มกระบวนการผลิตไฟฟ้าให้สูงสุด และเพิ่มประสิทธิภาพและความน่าเชื่อถือในการผลิตไฟฟ้าของโรงไฟฟ้าไฟฟ้า

ระบบควบคุมอิเล็กทรอนิกส์กำลังสำหรับระบบกังหันไอน้ำ：บอร์ดนี้ยังเป็นส่วนประกอบสำคัญของระบบควบคุมไฟฟ้าสำหรับชุดกังหันไอน้ำ โดยจะปกป้องไดโอดและ SCR ในวงจรกระตุ้นกังหันไอน้ำและวงจรการแปลงพลังงาน และเมื่อกังหันไอน้ำทำงาน จะสามารถควบคุมความผันผวนของแรงดันไฟฟ้าของอุปกรณ์ไฟฟ้าและกระแสไฟกระชากที่ชัดเจนได้อย่างมีประสิทธิภาพ เพื่อให้แน่ใจว่าอุปกรณ์ไฟฟ้าสามารถทำงานได้ภายใต้สภาวะที่มั่นคง เพื่อให้แน่ใจว่ากังหันไอน้ำสามารถทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ

การจำหน่ายไฟฟ้าอุตสาหกรรม：GE IS200RCSBG1BAA ยังสามารถใช้เพื่อการป้องกันและรักษาเสถียรภาพของอุปกรณ์อิเล็กทรอนิกส์กำลังในระบบกระจายและควบคุมกำลังทางอุตสาหกรรม เหมาะสำหรับอุตสาหกรรมโลหะวิทยา เคมี และเหมืองแร่ซึ่งมีโหลดกำลังสูงที่เกิดปฏิกิริยาสูง มีการเปลี่ยนสวิตช์บ่อยครั้ง ช่วยให้เพิ่มความน่าเชื่อถือและอายุการใช้งานของระบบจำหน่ายไฟฟ้าทั้งหมดโดยหลีกเลี่ยงความเสียหายจากแรงดันไฟฟ้าเกินและความไม่เสถียรของกระแสไฟฟ้า ซึ่งนำไปสู่ความล้มเหลวของอุปกรณ์และการหยุดทำงานของการผลิตที่สอดคล้องกัน
