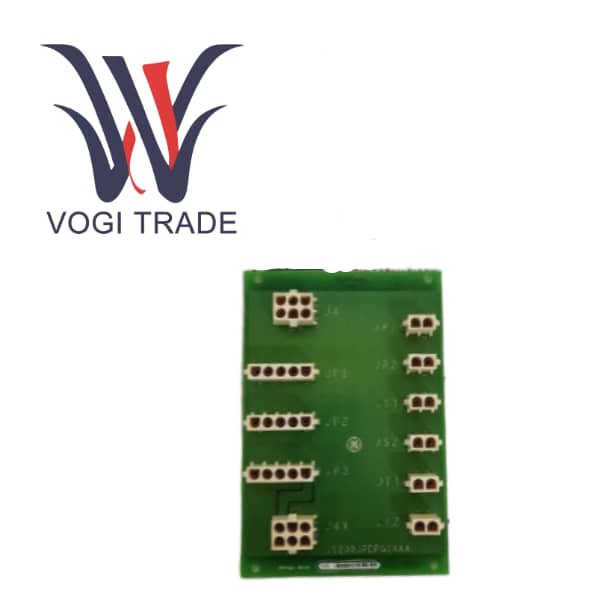

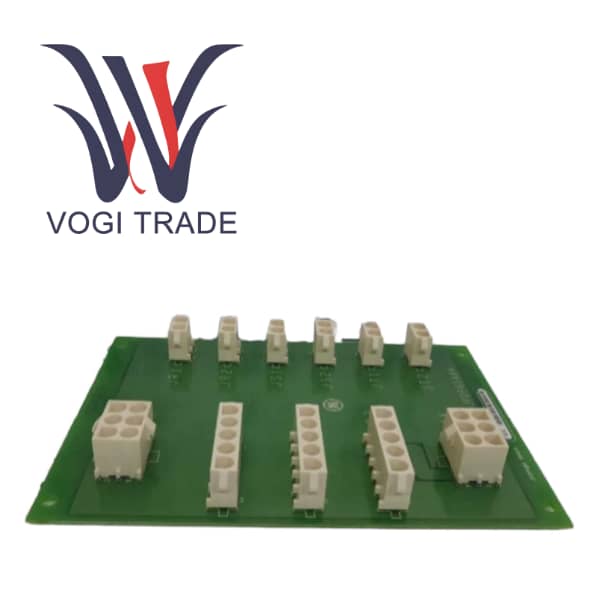

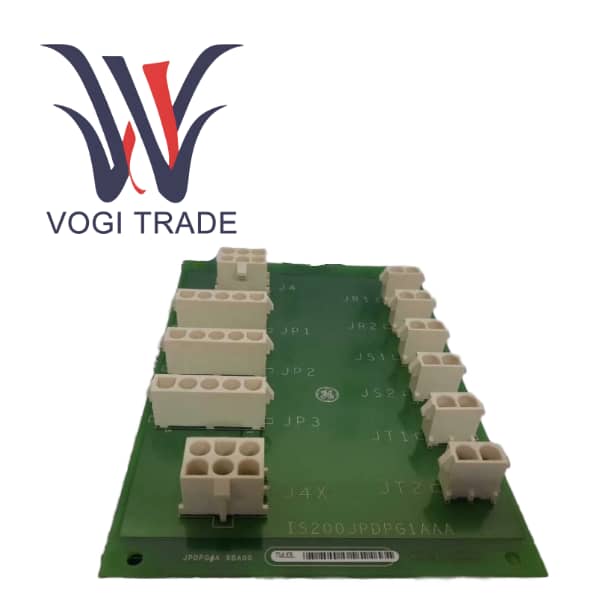

จีอี IS200JPDPG1AAA

ภาพรวมผลิตภัณฑ์

GE IS200JPDPG1AAA คือโมดูลจ่ายไฟ DC 125V ที่ออกแบบและผลิตเป็นพิเศษโดย General Electric สำหรับระบบควบคุมกังหัน Mark VIe ขั้นสูง โมดูลจ่ายไฟ DC เป็นส่วนประกอบโครงสร้างพื้นฐานด้านพลังงานที่สำคัญในระบบย่อย Mark VIe I/O ทั้งหมด หน้าที่หลักของโมดูลนี้คือรับพลังงานจากแหล่งพลังงาน 125V DC ที่เชื่อถือได้สูงตั้งแต่หนึ่งแหล่งขึ้นไป และจ่ายพลังงานอย่างปลอดภัย เสถียร และเลือกสรรไปยังบอร์ดเทอร์มินัล ตัวประมวลผล I/O และโหลดที่สำคัญอื่นๆ ในระบบ IS200JPDPG1AAA ไม่ได้เป็นเพียงแผงกระจายสินค้าธรรมดาเท่านั้น โมดูลนี้รวมฟังก์ชันต่างๆ เช่น การป้องกันอินพุต การกรอง การตรวจสอบสถานะ และผลตอบรับในการวินิจฉัย เพื่อให้มั่นใจว่ามีแหล่งจ่ายไฟที่บริสุทธิ์และต่อเนื่องสำหรับอุปกรณ์อิเล็กทรอนิกส์ควบคุมที่มีความละเอียดอ่อนดาวน์สตรีม และเป็นรากฐานที่สำคัญในการรับประกันการทำงานที่ปลอดภัย เสถียร และต่อเนื่องของอุปกรณ์ไฟฟ้าหลัก เช่น กังหันก๊าซและกังหันไอน้ำ

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

สถาปัตยกรรมแหล่งจ่ายไฟสำรองที่มีความน่าเชื่อถือสูงเป็นคุณลักษณะที่โดดเด่นที่สุดของ IS200JPDPG1AAA

โมดูลสามารถรับอินพุตจากแบตเตอรี่ DC และตัวแปลง AC-DC อิสระหนึ่งหรือสองตัวพร้อมกันได้ การออกแบบนี้ช่วยให้สามารถสำรองพลังงาน N+1 หรือแม้แต่ N+2 ได้ แม้ว่าระบบแบตเตอรี่หรือตัวแปลง AC-DC ใดๆ จะล้มเหลว ระบบก็สามารถสลับไปยังแหล่งพลังงานอื่นๆ ที่มีอยู่ได้อย่างราบรื่น ทำให้มั่นใจได้ว่าแหล่งจ่ายไฟควบคุม 125V DC จะไม่ถูกรบกวน ซึ่งช่วยเพิ่มความพร้อมใช้งานของระบบควบคุมกังหันทั้งหมดได้อย่างมาก

การทำให้บริสุทธิ์และการป้องกันพลังงานที่ครอบคลุมช่วยให้มั่นใจได้ว่าตัวกรองอินพุตในตัวสามารถระงับการรบกวนทางแม่เหล็กไฟฟ้าและการรบกวนความถี่วิทยุจากสายจ่ายไฟได้อย่างมีประสิทธิภาพ โดยให้แหล่งจ่ายไฟที่สะอาดสำหรับอุปกรณ์อิเล็กทรอนิกส์ I/O ที่แม่นยำดาวน์สตรีม เบรกเกอร์วงจรไฟฟ้ากระแสตรงให้การป้องกันกระแสเกิน ในขณะที่ซีรีส์ไดโอดป้องกันความเสียหายที่เกิดจากการเชื่อมต่อไฟย้อนกลับเนื่องจากการเดินสายไม่ถูกต้อง

การวินิจฉัยอัจฉริยะและการตอบรับสถานะ

ด้วยการผสานรวมอย่างใกล้ชิดกับแพ็คเกจ PPDA I/O โมดูลนี้จึงไม่ใช่หน่วยจ่ายไฟที่โง่เขลาอีกต่อไป IS200JPDPG1AAA สามารถป้อนข้อมูลสำคัญกลับได้ทันที เช่น แรงดันบัส สถานะฉนวนกราวด์ และสถานะเปิด/ปิดของเอาต์พุตแต่ละสาขาไปยังตัวควบคุมหลักของ Mark VIe ช่วยให้เจ้าหน้าที่ซ่อมบำรุงสามารถวินิจฉัยสถานะความสมบูรณ์ของระบบไฟฟ้าในห้องควบคุมจากระยะไกล บรรลุการบำรุงรักษาเชิงคาดการณ์ ค้นหาจุดข้อบกพร่องได้อย่างรวดเร็ว และลดเวลาหยุดทำงานลงได้อย่างมาก

ความสามารถในการกระจายน้ำหนักที่ยืดหยุ่น

นอกเหนือจากการจ่ายไฟให้กับแผงขั้วต่อมาตรฐานแล้ว ยังมีเอาต์พุตเฉพาะอีก 2 เอาต์พุตพร้อมตัวต้านทานจำกัดกระแสอีกด้วย การออกแบบนี้คำนึงถึงความต้องการพลังงานพิเศษที่เป็นไปได้ในภาคสนาม ซึ่งช่วยเพิ่มความสามารถในการปรับตัวและความยืดหยุ่นของระบบ

การออกแบบมาตรฐานและโมดูลาร์

เนื่องจากเป็นส่วนหนึ่งของแพลตฟอร์ม Mark VIe โมดูลจึงเป็นไปตามมาตรฐานอินเทอร์เฟซทางกลและไฟฟ้าแบบรวม อำนวยความสะดวกในการติดตั้ง การเปลี่ยน และการบำรุงรักษาภายในตู้ควบคุม
