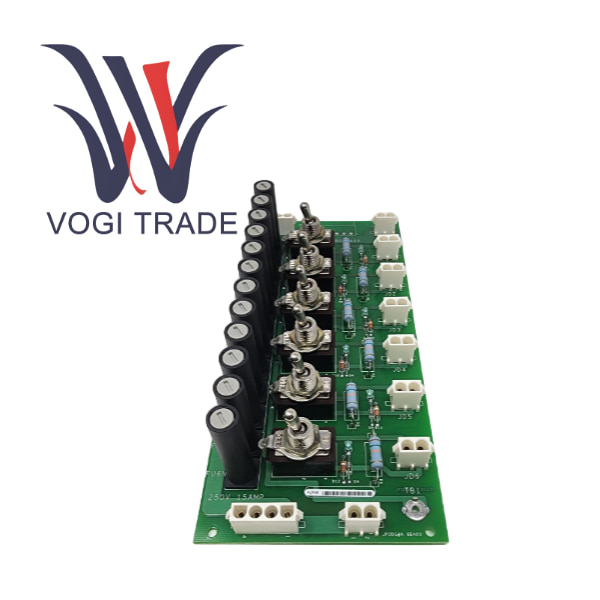

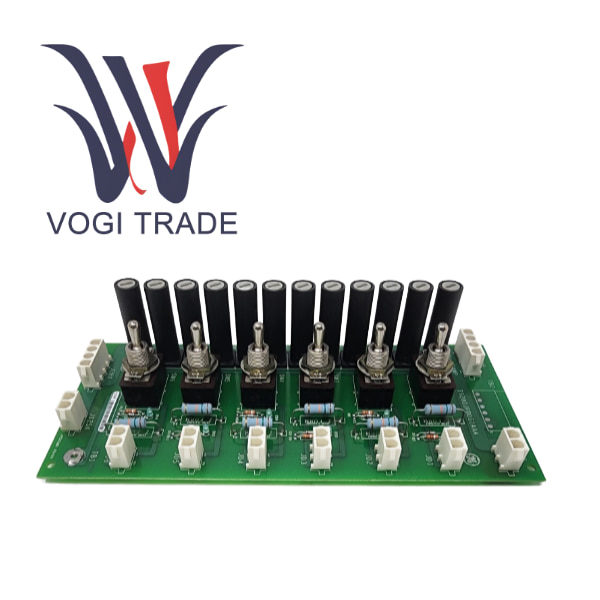

ยี่ห้อ: GEคำอธิบาย: บอร์ดจ่ายไฟ DCสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินIS200JPDDG1A คือบอร์ดจ่ายไฟ DC ที่ออกแบบมาเป็นส่วนหนึ่งของระบบควบคุม Mark VIe โดย GE GE IS200JPDDG1AAA ทำหน้าที่กระจายอินพุตไฟ DC เดี่ยว (24 V DC หรือ 125 V DC) ลงในวงจรเอาต์พุตแบบแยกและได้รับการป้องกันหลายวงจร
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS200JPDDG1A |
| หมายเลขการสั่งซื้อ |
IS200JPDDG1A |
| แคตตาล็อก |
มาร์ค วี |
| คำอธิบาย |
บอร์ดจ่ายไฟกระแสตรง |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8537101190 |
| มิติ |
233 × 37 × 160 มม |
| น้ำหนัก |
0.82 กก |
ภาพรวมผลิตภัณฑ์
GE IS200JPDDG1A เป็นโมดูลตัวประมวลผล DO ระดับความสมบูรณ์ที่มีความปลอดภัยสูงโดยเฉพาะ ซึ่งออกแบบโดย General Electric สำหรับกังหัน Mark VIe และ Mark VIeS ขั้นสูงและระบบควบคุมกระบวนการ ชื่ออย่างเป็นทางการคือ "Turbine Protection Digital Output" และโดยทั่วไปจะเรียกว่าการ์ด JPDD ในฐานะองค์ประกอบหลักที่ดำเนินการการเดินทางขั้นสุดท้ายในสถาปัตยกรรม Mark VIe TMR การ์ด JPDD จึงมีบทบาทเป็น "ตัวกระตุ้นด้านความปลอดภัย" การ์ด JPDD ได้รับคำสั่งทริปอิสระและได้รับการโหวตสามคำสั่งจากตัวควบคุม Mark VIe และขับเคลื่อนเอาต์พุตรีเลย์หน้าสัมผัสแห้งแบบมีสายแบบมีสายหลังจากยืนยันว่าตรงตามเงื่อนไขทั้งหมด โดยจะตัดการจ่ายน้ำมันเชื้อเพลิง วาล์วไอน้ำหลัก หรือวงจรควบคุมอุปกรณ์ความปลอดภัยที่สำคัญอื่นๆ ของกังหันก๊าซหรือกังหันไอน้ำโดยตรง ส่งผลให้สามารถปิดระบบฉุกเฉินได้อย่างรวดเร็ว เชื่อถือได้ และกำหนดได้ ส่วนต่อท้าย G1A แสดงถึงเวอร์ชันการแก้ไขฮาร์ดแวร์
ขอบเขตอุตสาหกรรมแอปพลิเคชัน
IS200JPDDG1A ส่วนใหญ่นำไปใช้ในอุตสาหกรรมที่ใช้ระบบ GE Mark VIe/VIeS TMR เป็นระบบควบคุมหลัก และมีข้อกำหนดที่สูงมากในด้านความสมบูรณ์ด้านความปลอดภัย
กังหันก๊าซขนาดใหญ่ของอุตสาหกรรมพลังงาน โรงไฟฟ้าพลังความร้อนร่วม ระบบเสริมของโรงไฟฟ้านิวเคลียร์
เครื่องกำเนิดไฟฟ้าหลักของแพลตฟอร์มน้ำมันและก๊าซนอกชายฝั่ง กังหันที่ขับเคลื่อนด้วยคอมเพรสเซอร์ในโรงงาน LNG สถานีคอมเพรสเซอร์แบบท่อส่งน้ำมันระยะไกล
อุตสาหกรรมเคมีและปิโตรเคมี: ขับเคลื่อนกังหันสำหรับเตาแคร็กเอทิลีน โรงงานสังเคราะห์แอมโมเนียขนาดใหญ่
คำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง
ฮาร์ดแวร์เสริม
ต้องติดตั้งการ์ด Mark VIe Local I/O Pack TMR JPDD ในกล่อง I/O สำรองดังกล่าว
การ์ดอินพุตดิจิตอลป้องกันกังหัน IS200JPDGG1A ใช้เพื่อรวบรวมสัญญาณสภาพการเดินทางจากไซต์งาน
การตรวจสอบสถานะแพ็กเก็ตอีเทอร์เน็ต IS200EPSMG2AED
อุปกรณ์ในสถานที่
วาล์วตัดน้ำมันเชื้อเพลิง
โซลินอยด์วาล์วน้ำมันทริป
เบรกเกอร์วงจรหลัก
การอัปเดตผลิตภัณฑ์และความก้าวหน้าทางเทคโนโลยี
JPDD ในยุค Mark VIe แสดงให้เห็นถึงแนวทางปฏิบัติที่ประสบความสำเร็จในการบูรณาการฟังก์ชันเครื่องมือด้านความปลอดภัยระดับมืออาชีพเข้ากับ TMR DCS กระแสหลักอย่างลึกซึ้ง IS200JPDDG1A สร้างสมดุลระหว่างความปลอดภัย ความน่าเชื่อถือ และการบูรณาการ
ในยุค Mark VIeS บนแพลตฟอร์ม Mark VIeS ที่อัปเดต ฟังก์ชั่นของ JPDD ได้รับการสืบทอดและพัฒนา เวอร์ชันใหม่อาจใช้วงจรการวินิจฉัยที่เร็วขึ้น การตรวจสอบการสัมผัสที่ได้รับการปรับปรุง หรือประสิทธิภาพของ EMC ที่ได้รับการปรับปรุง แต่แนวคิดการออกแบบเอาท์พุตความปลอดภัยหลัก 2oo3 ยังคงไม่เปลี่ยนแปลง
IS200JPDDG1A ในปัจจุบันและเวอร์ชันต่อๆ ไปเป็นการกำหนดค่าเอาท์พุตความปลอดภัยมาตรฐานสำหรับโซลูชันการควบคุมกังหันระดับไฮเอนด์ของ GE ด้วยการปรับใช้ระบบ Mark VIe/VIeS ในอาคารหลักทั่วโลกอย่างกว้างขวาง JPDD ได้กลายเป็นหนึ่งในมาตรฐานผลลัพธ์ด้านความปลอดภัยโดยพฤตินัยในสาขานี้
