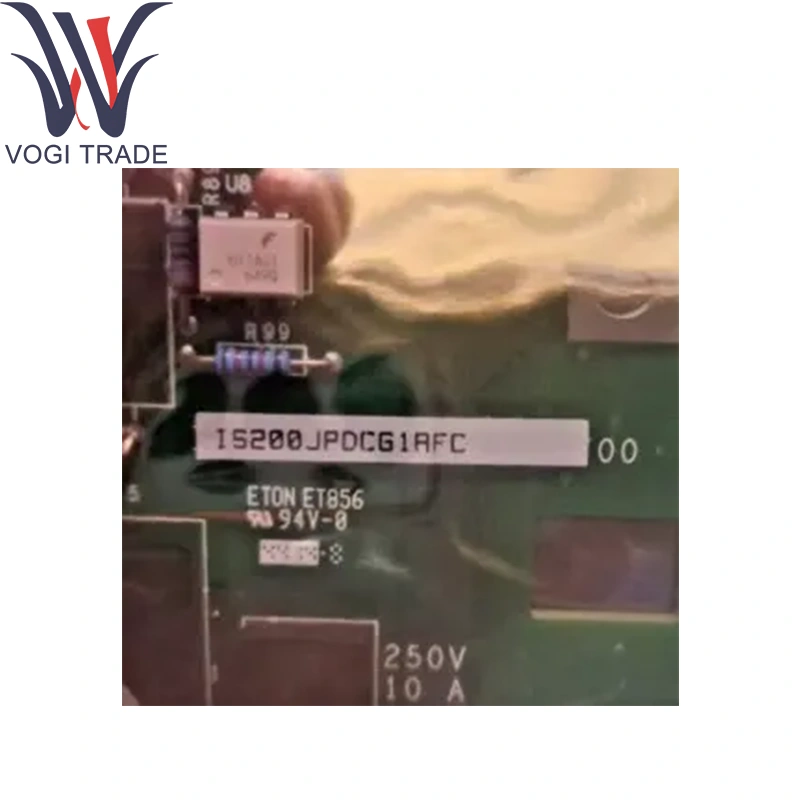

GE IS200JPDCG1ACB

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าอินพุต: 28 V DC Nominal (27.4–28.6 V DC)

วัสดุสิ้นเปลืองซ้ำซ้อน: อินพุต Dual Diode-OR'D สำหรับความซ้ำซ้อน 1-out-2 จริง

วงจรเอาท์พุท:

กำลังควบคุม: 28 V DC ที่โหลดที่จัดอันดับบอร์ด

พลังการเปียก: 24 V DC ที่สูงสุด 3 mA ต่อแพ็คติดต่ออินพุต

อินเตอร์เฟสการวินิจฉัย: ตัวเชื่อมต่อ P2 50 พินไปยังโมดูลข้อเสนอแนะ IS220PPDAH1A IS220PPDAH1A

สถานะไฟ LED: 8 × board-id และตัวชี้วัดสุขภาพวงจรชีวิต

การเคลือบแบบสอดคล้อง: คลาส B สำหรับความชื้นที่เพิ่มขึ้นและความต้านทานต่อสารปนเปื้อน

การจัดอันดับสิ่งแวดล้อม:

การทำงาน: –30 ° C ถึง +65 ° C

ที่เก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

ฟังก์ชั่นผลิตภัณฑ์

GE IS200JPDCG1ACB ให้การควบคุม DC ซ้ำซ้อนและแรงดันไฟฟ้าเปียกให้กับแพ็ค I/O ทั้งหมดและบอร์ดเทอร์มินัลในขณะที่รวม AC-Sense และ DC-Sense Diagnostics สำหรับโมดูลข้อเสนอแนะ PPDA ทำให้มั่นใจได้ว่าการดำเนินการระบบพลังงานอย่างต่อเนื่องโดยการเรียกใช้สัญญาณเตือนภัยหรือการถ่ายโอนอัตโนมัติในกรณีที่เกิดข้อผิดพลาดในการจัดหา

โมดูลสนับสนุนหลัก

โมดูลข้อเสนอแนะ: IS220PPDAH1A ชุดข้อเสนอแนะการแจกจ่ายพลังงาน (เชื่อมต่อกับ GE IS200JPDCG1ACB)

I/O Pack Carrier: IS42XPSCAH1B ASSEMBLY/Carrier

คอนโทรลเลอร์: GE Mark Vie CPU (เช่น IS200TPROH1C) สำหรับการตรวจสอบสุขภาพและการแสดงผล HMI

ส่วนประกอบส่วนขยาย

Ribbon Jumpers: จัมเปอร์คีย์ 50 พินสำหรับการเชื่อมต่อ P2-to-P1 (ใช้กับ GE IS200JPDCG1ACB)

การติดตั้งฮาร์ดแวร์: สกรู-สแตนด์และชุดวงเล็บสำหรับการติดตั้งแชสซี

อะแดปเตอร์ Din-Rail: คลิปสำหรับการติดตั้งราง 35 มม. ในชั้นวางติดตั้งเพิ่มเติม

LED อะไหล่: ID ทดแทนและ Assemblies LED สถานะ (สำหรับ GE IS200JPDCG1ACB)

การสนับสนุนซอฟต์แวร์

การกำหนดค่า: การแมปบอร์ดอัตโนมัติ ไม่จำเป็นต้องตั้งค่าผู้ใช้ (GE IS200JPDCG1ACB)

การวินิจฉัยและการตรวจสอบ:

การเตือนภัย DC-Sense และ AC-Sense เรียลไทม์ที่มองเห็นได้ใน GE Controlst ™/ToolboxST ™และผ่านแท็ก OPC-DA

เคาน์เตอร์ข้อผิดพลาดและสถานะสถานะที่รายงานผ่านการวินิจฉัยคอนโทรลเลอร์

เฟิร์มแวร์: ไม่สามารถใช้งานได้-ฟังก์ชั่นที่ใช้ฮาร์ดแวร์

เอกสาร: ครอบคลุมในคู่มือโมดูลข้อเสนอแนะการแจกแจงแบบ GE MARK VIE/VIES และคู่มือการติดตั้ง I/O
