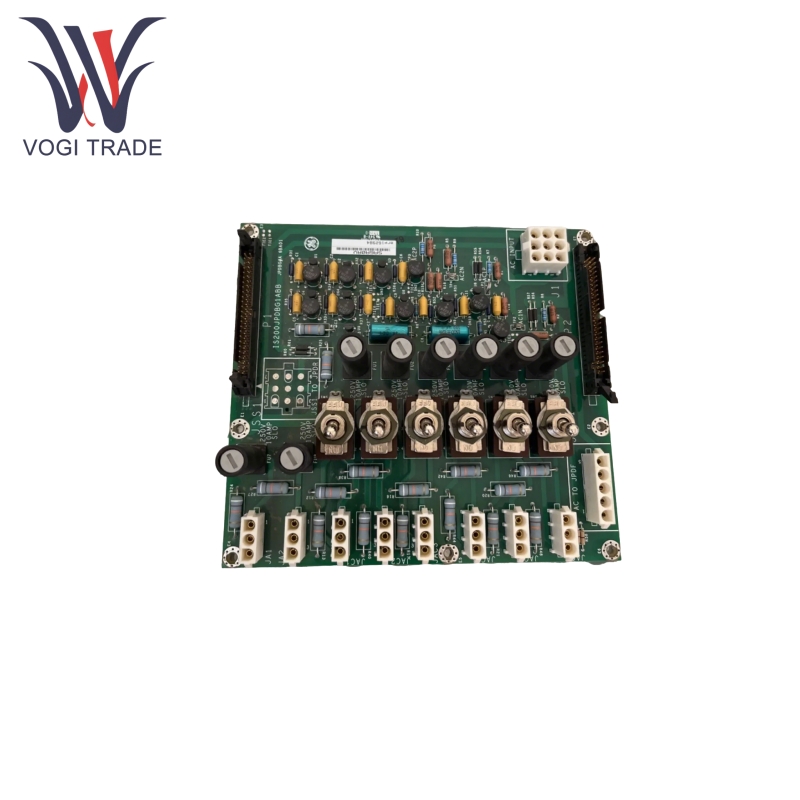

GE IS200JPDBG1A

คุณสมบัติของผลิตภัณฑ์

GE IS200JPDBG1A จัดหาเอาต์พุตแหล่งจ่ายไฟควบคุม 28VDC รองรับอินพุต 115V หรือ 230V AC (กระแส 20A, ความถี่ 50/60Hz) และให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะพลังงานผ่านฟิวส์และวงจรการตรวจสอบแบบพาสซีฟ วงจรทั้งหมดมาพร้อมกับฟิวส์อิสระสำหรับตำแหน่งความผิดพลาดอย่างรวดเร็ว

GE IS200JPDBG1A รวมสวิตช์สลับ 6 ตัวและพอร์ตเชื่อมต่อ 10 พอร์ต (รวมถึง JAC1-JAC6, AC ถึง JPDF ฯลฯ ) สำหรับการเลือกช่องสัญญาณการสลับพลังงานและการส่งสัญญาณ นอกจากนี้โมดูลยังรวมถึงจุดทดสอบ TP ตัวต้านทานตัวเก็บประจุและส่วนประกอบอื่น ๆ เพื่อรองรับการวัดพารามิเตอร์และการวินิจฉัยของวงจร

GE IS200JPDBG1A มีตัวเรือนโลหะและวงจรต่อต้านการแทรกแซงสามารถทนต่อช่วงอุณหภูมิกว้างตั้งแต่ -30 ° C ถึง +65 ° C สัญญาณการตรวจสอบจะถูกส่งผ่านตัวเชื่อมต่อสายเคเบิลริบบิ้นทำให้มั่นใจได้ว่าการส่งข้อมูลที่เสถียร

ผลิตภัณฑ์โดยใช้หลักการ

GE IS200JPDBG1A ได้รับพลังงานภายนอกผ่านอินเตอร์เฟสอินพุต AC ซึ่งจะถูกแปลงโดยวงจรการแปลงภายในเป็นแหล่งจ่ายไฟควบคุม 28VDC พลังงานนี้ถูกแจกจ่ายไปยังแต่ละช่องสัญญาณออกผ่านฟิวส์ สวิตช์สลับใช้เพื่อกำหนดค่าสถานะการเปิด/ปิดช่องในขณะที่วงจรการตรวจสอบจะตรวจสอบแอมพลิจูดพลังงานและสถานะฟิวส์อย่างต่อเนื่อง ในกรณีที่มีความผิดปกติระบบจะให้ข้อเสนอแนะกับระบบควบคุมผ่าน LED หรือสัญญาณ ขั้วต่อสายเคเบิลริบบิ้นมีหน้าที่ส่งสัญญาณการตรวจสอบไปยังโมดูลระดับบนทำให้สามารถควบคุมวงปิดได้

แอปพลิเคชันผลิตภัณฑ์

GE IS200JPDBG1A ใช้กันอย่างแพร่หลายในระบบควบคุมกังหันก๊าซ/ไอน้ำให้แหล่งจ่ายไฟที่เสถียรสำหรับไดรฟ์วาล์วเซ็นเซอร์และแอคทูเอเตอร์

GE IS200JPDBG1A เหมาะสำหรับการควบคุมกระบวนการในอุตสาหกรรมเช่นปิโตรเคมีและโลหะวิทยาและสามารถรวมเข้ากับระบบ PLC และ DCS เพื่อให้ได้การจัดการสายการผลิตส่วนกลาง

เมื่อใช้กับระบบ GE Mark VI GE IS200JPDBG1A เพิ่มประสิทธิภาพการกระจายพลังงานปรับปรุงประสิทธิภาพการผลิตพลังงานและรองรับการใช้พลังงานหมุนเวียนเช่นพลังงานลมและพลังงานน้ำ
