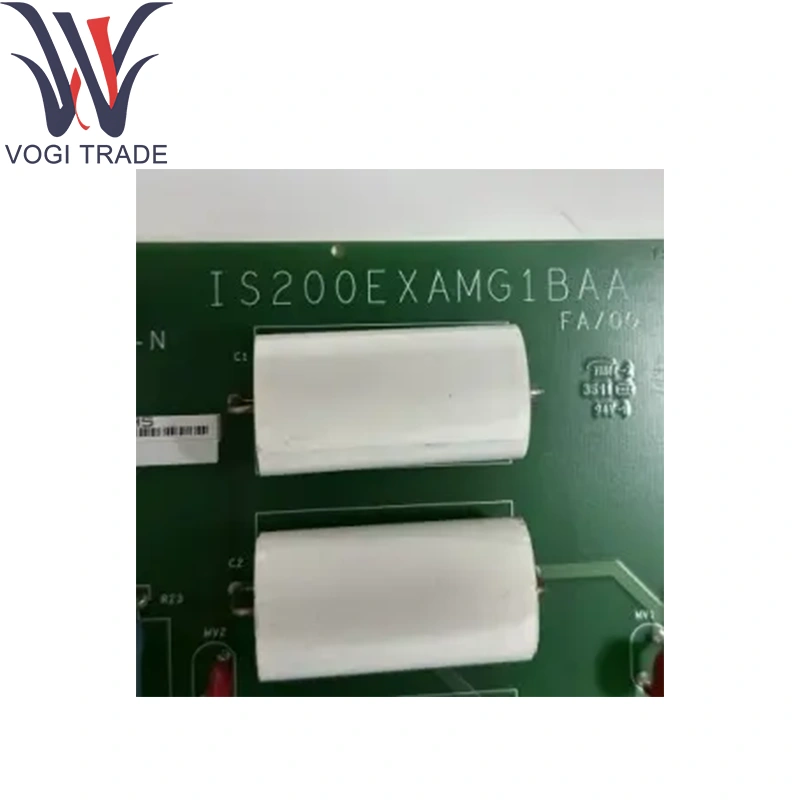

แบรนด์: GEคำอธิบาย: IS200EXAMG1BAAเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 12ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200EXAMG1BAA ติดตั้งในคณะรัฐมนตรีเสริมการกระตุ้น EX2100E, IS200EXAMG1BAA ลดลงสัญญาณสนามแรงดันสูงและให้รูปคลื่นการทดสอบควบคุมสำหรับการตรวจสอบฉนวนและการวินิจฉัย
| ผลิต |
GE |
| หมายเลขรุ่น |
IS300EXUMB1 |
| หมายเลขสั่งซื้อ |
IS300EXUMB1 |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
| คำอธิบาย |
GE IS200EXAMG1BAA โมดูลการลดทอน exciter |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
7326909000 |
| มิติ |
228 × 190 × 25 มม. |
| น้ำหนัก |
0.39 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ตัวย่อ: การสอบ (โมดูลการลดทอน exciter)
ประเภทสัญญาณ: คลื่นสแควร์ความถี่ต่ำ
แรงดันไฟฟ้าทดสอบ: ± 50 V, จำกัด ปัจจุบัน
อิมพีแดนซ์เอาท์พุท: เครือข่ายการลดทอน 50 Ω
ตัวเชื่อมต่อ:
J1: การล็อค 3 พินสำหรับผู้ติดต่อรีเลย์เสริม
J2: 9-pin D-Shell สำหรับการส่งสัญญาณการทดสอบสัญญาณและการตรวจสอบการรั่วไหล
E1/E2: ตัวเชื่อมต่อแท่งสำหรับการมีเพศสัมพันธ์กับแรงดันไฟฟ้าบัสภาคสนาม
TB1: เทอร์มินัลแชสซี-บอร์ดสำหรับบอร์ดโล่
จัมเปอร์: JP1-JP3 สำหรับการเลือกช่วงทุติยภูมิที่มีศักยภาพ
Power: 24 V dc @ 1 a Via Carrier Backplane
เงื่อนไขการทำงาน: –30 ° C ถึง +65 ° C, ไม่สูงถึง 95 % RH ที่ไม่ได้รับการชดเชย
โมดูลนี้ถูกกำหนดให้ GE IS200EXAMG1BAA
ฟังก์ชั่นผลิตภัณฑ์
GE IS200EXAMG1BAA เงื่อนไขและลดทอนแรงดันไฟฟ้ากระตุ้นของเครื่องกำเนิดไฟฟ้าสำหรับการวัดที่ปลอดภัยในขณะที่ฉีดรูปคลื่นทดสอบ± 50 V ควบคุมลงในสนามที่คดเคี้ยวสำหรับการตรวจจับความผิดปกติ ให้การปรับขนาดแรงดันไฟฟ้าที่แม่นยำและการแยกดังนั้นคอนโทรลเลอร์ EX2100 สามารถตรวจสอบความสมบูรณ์ของฉนวนโดยไม่ต้องลดทอนภายนอกหรือการปรับอัตราขยายด้วยตนเอง
โมดูลสนับสนุนหลัก
โมดูลเครื่องตรวจจับพื้นดิน EGDM สำหรับการตรวจจับการรั่วไหลของสนามภาคสนาม
โมดูลพลังงานแรงดันสูงที่ให้แรงดันไฟฟ้ากระตุ้นในระหว่างการทดสอบ
EX2100 คอนโทรลเลอร์สำหรับการรวมค่าสถานะการวินิจฉัยและการรวม HMI/Alarm Integration
ผู้ให้บริการแบ็คเพลนช่วยให้กำลังและการส่งสัญญาณ
องค์ประกอบสำคัญ: GE IS200EXAMG1BAA
ส่วนประกอบส่วนขยาย
ชุดจัมเปอร์สำรอง (jp1-jp3) สำหรับการเลือกสนามแรงดัน
ชุดสายเคเบิลด้านหน้าสำหรับตัวเชื่อมต่อ J1 และ J2
ชุด Chassis-Ground สำหรับการยกเลิกการป้องกัน TB1
Rack-mount Hardware (คู่มือและความขัดแย้ง) สำหรับการติดตั้งเสริม-โรงบิน
ทั้งหมดขยายการทำงานของ GE IS200EXAMG1BAA
การสนับสนุนซอฟต์แวร์
การกำหนดค่า: การกำหนดค่าฮาร์ดแวร์ผ่านจัมเปอร์; ไม่จำเป็นต้องตั้งค่าเฟิร์มแวร์หรือซอฟต์แวร์
การวินิจฉัย: สุขภาพการรั่วไหลและการทดสอบสัญญาณสัญญาณที่รายงานโดยคอนโทรลเลอร์; ธง“ ข้อผิดพลาดภาคพื้นดิน” และ“ Test-OK” ที่แสดงในหน้าจอ EX2100 HMI
เฟิร์มแวร์: ไม่สามารถใช้ได้ (ฮาร์ดแวร์การลดทอนแบบพาสซีฟ)
เอกสาร: รายละเอียดในคู่มือโมดูลการลดทอนของตัวกระตุ้นและคำแนะนำระบบ EX2100
การดำเนินงานใช้กับ GE IS200EXAMG1BAA
