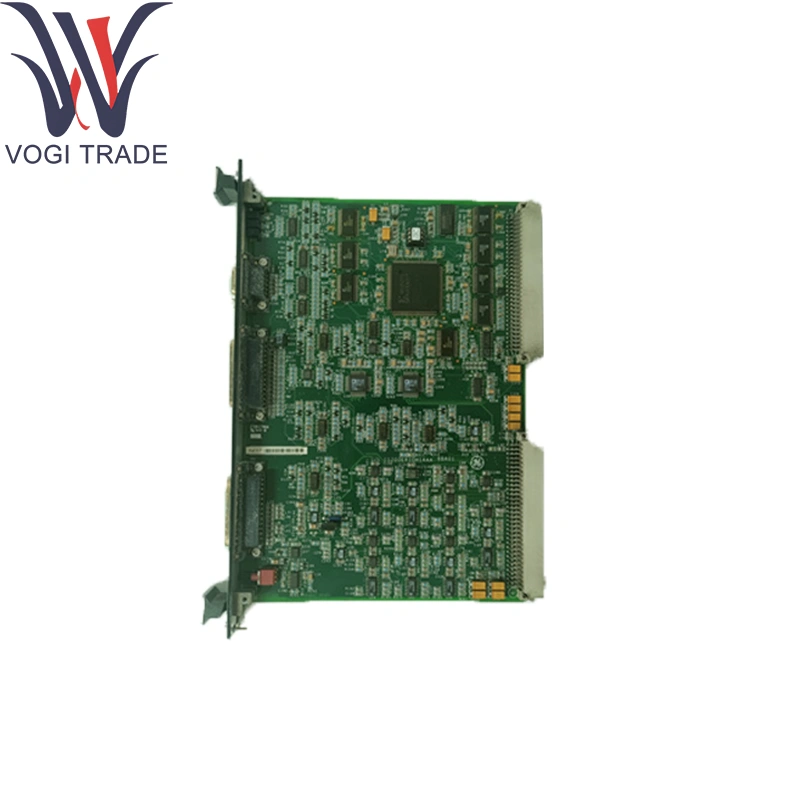

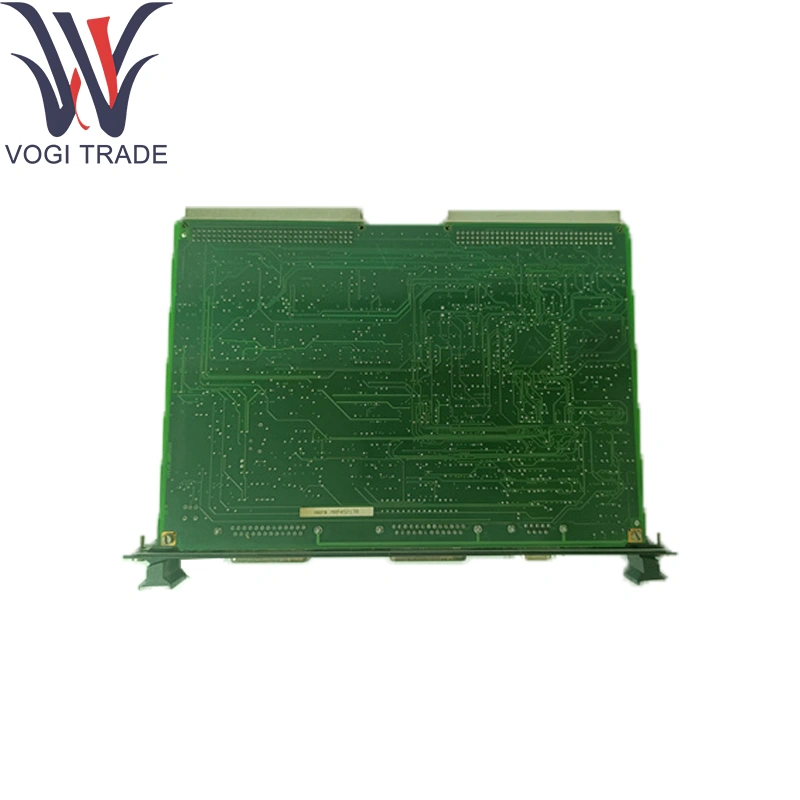

GE IS200ERIOH1AAA

พารามิเตอร์ทางเทคนิค

พอร์ตอีเธอร์เน็ต:

2 × 10/100Base-TX RJ-45 (คู่ซ้ำซ้อน)

I/O อินเตอร์เฟส backplane:

ตัวเชื่อมต่อคู่ 50 พินไปยังผู้ให้บริการ I/O-Pack

การสนับสนุนโปรโตคอล:

GE Ionet ผ่านอุโมงค์ UDP/TCP

ที่อยู่ IPv4; การสนับสนุน VLAN Tagging (802.1Q)

ผลงาน:

ปริมาณงาน: สูงถึง 100 Mbps ต่อพอร์ต

I/O Scan Latency: ≤ 2 ms ทั่วไป

หน่วยความจำและการประมวลผล:

บัฟเฟอร์ SDRAM 64 MB สำหรับการแคช I/O

แฟลช 16 MB สำหรับการจัดเก็บเฟิร์มแวร์/การกำหนดค่า

พลัง:

24 V DC ผ่าน backplane (18–32 V DC), 0.5 A สูงสุด

ด้านสิ่งแวดล้อม:

อุณหภูมิการทำงาน: –40 ° C ถึง +70 ° C

อุณหภูมิการจัดเก็บ: –55 ° C ถึง +100 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

ข้อกำหนดทั้งหมดใช้กับ GE IS200ERIOH1AAA

ฟังก์ชั่นผลิตภัณฑ์

ทำหน้าที่เป็นเกตเวย์ระหว่าง backplane IONET I/O ของ GE และเครือข่ายอีเธอร์เน็ตมาตรฐาน มันห่อหุ้มข้อมูล I/O ระยะไกลลงในเฟรมอีเธอร์เน็ตจัดการการแปลที่อยู่และการบัฟเฟอร์แพ็คเก็ตและให้ความซ้ำซ้อนสำหรับ I/O ควบคุมที่สำคัญโดยไม่ต้องใช้ฮาร์ดแวร์ FieldBus พิเศษ GE IS200ERIOH1AAA มอบความสามารถเหล่านี้

โมดูลสนับสนุนหลัก

I/O Pack Carrier: IS42XPSCAH1B จัดหาพลังงานย้อนหลังและการเชื่อมต่อ I/O-BUS

โมดูลคอนโทรลเลอร์: Mark Vie CPU (เช่น IS200TPROH1C) การจัดการการแมป I/O ระยะไกลและตรรกะการควบคุม

ชั้นวาง I/O ระยะไกล: แพ็ค I/O ที่ติดตั้งบนสนาม (แบบอะนาล็อกไม่ต่อเนื่องความปลอดภัย) เชื่อมต่อผ่านสายเคเบิลอีเธอร์เน็ตมาตรฐาน

อินเทอร์เฟซ GE IS200ERIOH1AAA กับโมดูลเหล่านี้

ส่วนประกอบส่วนขยาย

อะแดปเตอร์ Din-Rail: คลิปสำหรับการติดตั้งโมดูล Erio ในชั้นวางเครื่องมือที่ไม่ใช่ VME

ชุดไฟเบอร์-เอทินเน็ต: อะแดปเตอร์ SFP-to-fiber สำหรับอัปลิงค์ทางไกลที่ยาวนานขึ้น

สวิตช์ซ้ำซ้อน: สวิตช์ที่ล้มเหลวภายนอกเพื่อความยืดหยุ่นของอีเธอร์เน็ต-พา ธ

บล็อกเทอร์มินัล: บล็อกตัวหนีบสกรูที่สามารถทำได้สำหรับเซ็นเซอร์ในท้องถิ่นและสายไฟแอคทูเอเตอร์

ส่วนขยายเหล่านี้รองรับ GE IS200ERIOH1AAA

การสนับสนุนซอฟต์แวร์

เครื่องมือกำหนดค่า: GE Toolboxst ™พร้อมตัวช่วยสร้างการแมปอีเธอร์เน็ต I/O สำหรับการกำหนดอุปกรณ์กับช่องเสียบ

การวินิจฉัยและการตรวจสอบ:

สถานะพอร์ตลิงค์และธง I/O-Health ในแท็ก HMI และ OPC-DA

เคาน์เตอร์ Ethernet-Error และการแจ้งเตือนบัฟเฟอร์-เหนือ

การจัดการเฟิร์มแวร์: การอัพเกรดผ่าน Toolboxst ™หรือเว็บอินเตอร์เฟสพร้อมการตรวจสอบ CRC และความสามารถในการย้อนกลับ

เอกสาร: ขั้นตอนการตั้งค่าและการติดตั้งโดยละเอียดในคู่มืออินเตอร์เฟส GE Mark VIE/VIES Ethernet I/O คู่มือ

GE IS200ERIOH1AAA ได้รับการคุ้มครองอย่างเต็มที่โดยการสนับสนุนนี้
