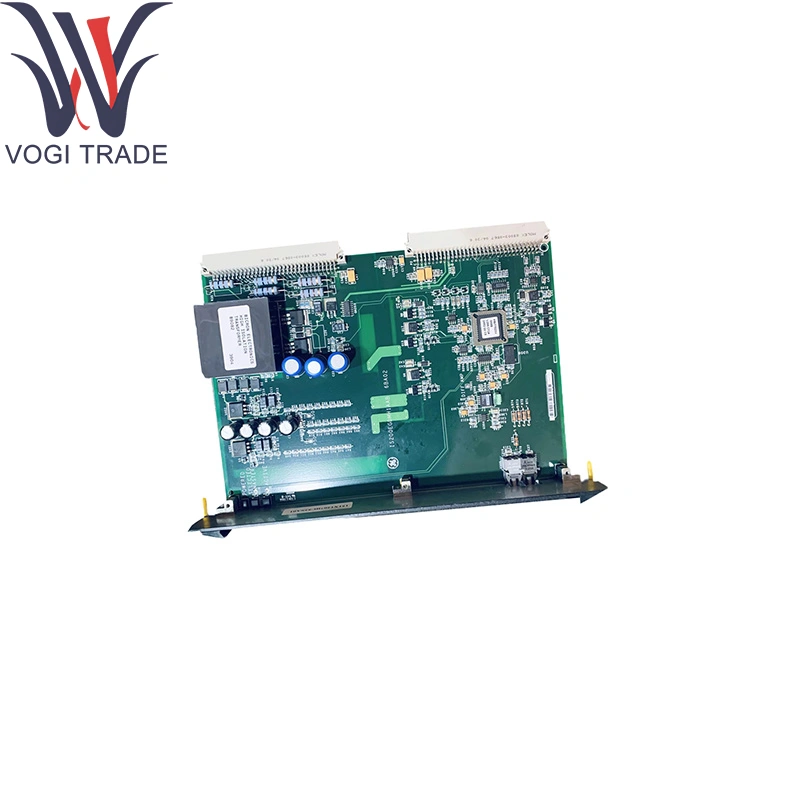

แบรนด์: GEคำอธิบาย: IS200EGDMH1AFGเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 14ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200EGDMH1AFG ติดตั้งในชั้นวาง Power Backplane (EPBP) ของระบบควบคุมการกระตุ้น EX2100 ของ GE, IS200EGDMH1AFG อย่างต่อเนื่องตรวจสอบความต้านทานระหว่างจุดใด ๆ ในวงจรสนามของเครื่องกำเนิดและพื้นดิน
| ผลิต |
GE |
| หมายเลขรุ่น |
IS200EGDMH1AFG |
| หมายเลขสั่งซื้อ |
IS200EGDMH1AFG |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
| คำอธิบาย |
GE IS200EGDMH1AFG Exciter Detector Module |
| ประเทศต้นกำเนิด |
8537101190 |
| รหัส HS |
สหรัฐอเมริกา |
| มิติ |
228 × 152 × 38 มม. |
| น้ำหนัก |
0.56kg |
พารามิเตอร์ทางเทคนิค
ตัวย่อที่ใช้งานได้: EGDM (โมดูลเครื่องตรวจจับภาคพื้นดิน exciter) โดยเฉพาะที่ใช้เป็นโมดูล GE IS200EGDMH1AFG
Form Factor: VME 6U, Double-Slot, Double-Height Board
สัญญาณการฉีด: ± 50V คลื่นสี่เหลี่ยม, จำกัด กระแสไฟฟ้าถึง ~ 80mA
ระยะเวลาทดสอบปกติ: 5s; ระยะเวลาการทดสอบเร็ว: 400ms
อิมพีแดนซ์เอาท์พุท: <1Ω (ลักษณะแหล่งแรงดันไฟฟ้า)
อุณหภูมิการทำงาน: –30 ° C ถึง +65 ° C
อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C
ความชื้น: สูงถึง 95%RH, ไม่ใช่การระงับ
การติดตั้ง: ปลั๊กเข้ากับช่อง EPBP; ไม่มีการควบคุมแผงด้านหน้า
ฟังก์ชั่นผลิตภัณฑ์
GE IS200EGDMH1AFG ฉีดคลื่นสี่เหลี่ยมที่ควบคุมลงในสนามที่คดเคี้ยวของเครื่องกำเนิดไฟฟ้าและวัดกระแสการรั่วไหลของพื้นดินที่เป็นผลลัพธ์ โดยการกวาดวงจรสนามเป็นระยะจะตรวจจับเส้นทางต้านทานไปยังพื้นดินไม่ว่าจะอยู่ที่ด้าน DC หรือ AC - และส่งสัญญาณ CPU ควบคุมเมื่อการรั่วไหลเกินเกณฑ์ที่ปลอดภัย สิ่งนี้ช่วยให้การเตือนภัยหรือปิดการดำเนินการเพื่อป้องกันความเสียหายของฉนวนและการหยุดทำงานที่ไม่ได้วางแผนไว้
โมดูลสนับสนุนหลักs
โมดูล Attenuator การสอบ: มาตรการแรงดันไฟฟ้าในตัวต้านทานการตรวจจับภาคพื้นดินสำหรับการตรวจจับความผิดปกติที่แม่นยำโดย GE IS200EGDMH1AFG
โมดูลแรงดันสูง: อยู่ในแผงเสริมพลังการสอบและ EGDM ในระหว่างการทดสอบความผิดปกติ
Markvie CPU หรือ EX2100 คอนโทรลเลอร์: การรวมสัญญาณความผิดพลาด EGDM สำหรับตรรกะการเตือน/การเดินทาง
ส่วนประกอบส่วนขยาย
ชุดความซ้ำซ้อน: ชุดซ็อกเก็ตและแบรนด์สำหรับการติดตั้งโมดูล GE หลาย GE IS200EGDMH1AFG แบบขนาน
ทดสอบโอกาสในการขายและจัมเปอร์: สายรัดที่กำหนดเองสำหรับการวินิจฉัยการเดินสายภาคสนาม
แอสเซมบลีแผ่นอะไหล่สำรอง: ฝาปิดที่มีไฟ LED สถานะ
ฮาร์ดแวร์การติดตั้งแร็ค: ความขัดแย้งและคำแนะนำสำหรับการติดตั้ง EPBP ที่ปลอดภัย
การสนับสนุนซอฟต์แวร์
การกำหนดค่า: ใช้ฮาร์ดแวร์อย่างเต็มที่ ไม่จำเป็นต้องมีการกำหนดค่าผู้ใช้หรือการอัปเดตเฟิร์มแวร์สำหรับ GE IS200EGDMH1AFG
การวินิจฉัย: การตรวจจับโมดูลปัจจุบัน; ธงสัญญาณเตือนภัย“ พื้นดิน” รายงานไปยังคอนโทรลเลอร์ exciter
การบูรณาการ: โปร่งใสต่อการควบคุมการกระตุ้น GE และชุดควบคุม Markvie/S - ไม่จำเป็นต้องมีไดรเวอร์เพิ่มเติม
