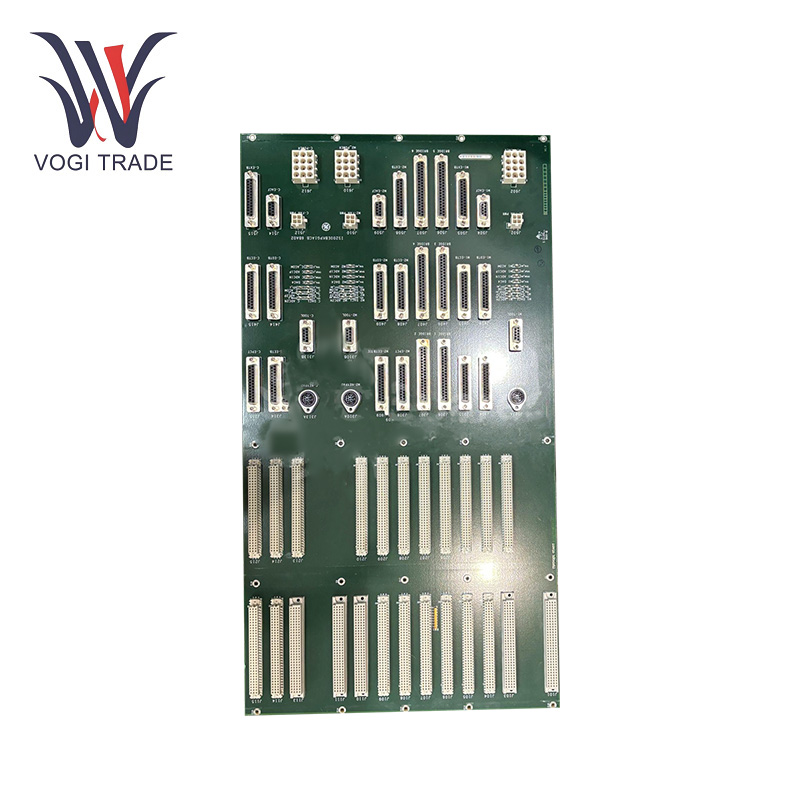

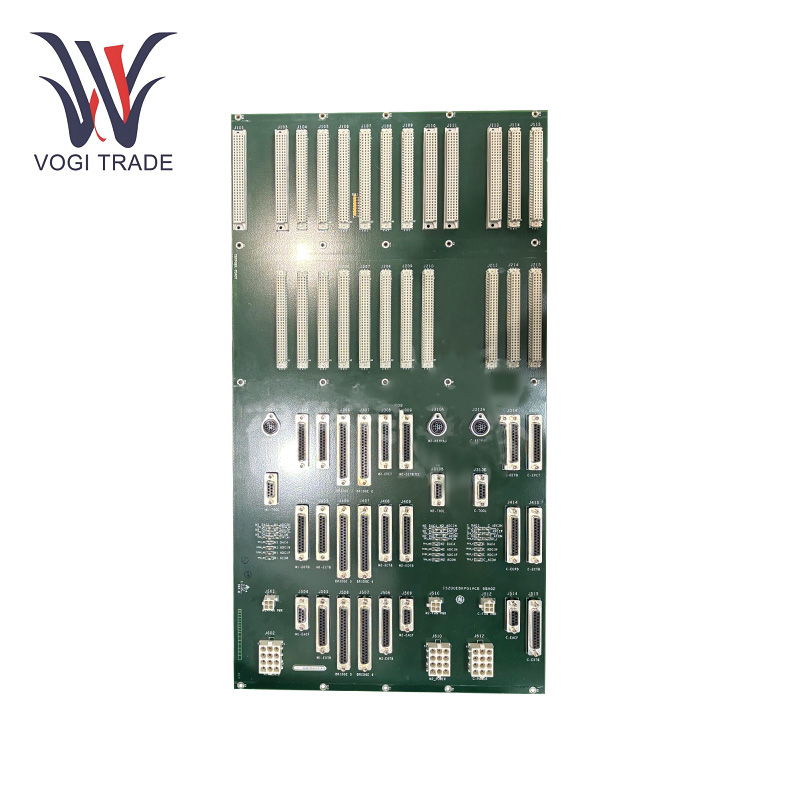

GE IS200EBKPG1CAA

พารามิเตอร์การทำงาน

แหล่งจ่ายไฟ: 24 VDC หรือ 125 VDC

เงื่อนไขการดำเนินงาน: −40 ° C ถึง +70 ° C

การป้องกัน:ลัดวงจร, overload, แรงดันเกิน, ขั้วย้อนกลับ

การสื่อสาร:อนุญาตให้รวมเข้ากับระบบควบคุมผ่านการสนับสนุนสำหรับ Modbus RTU/ASCII และโปรโตคอลที่เป็นกรรมสิทธิ์ของ GE อื่น ๆ

เอาต์พุตดิจิตอล: โมดูลประเภทนี้มีสัญญาณเอาต์พุตดิจิตอลที่ใช้ในการขับเคลื่อนอุปกรณ์ภายนอกเช่นรีเลย์โซลินอยด์หรือแอคทูเอเตอร์

ช่วงแรงดันไฟฟ้าทั่วไป: อินพุตจาก 10 VDC ถึง 30 VDC

แรงดันเอาต์พุตทั่วไป: 24 VDC

คุณสมบัติของผลิตภัณฑ์

Backplane และ Connector Function:backplane ให้ทางกายภาพและทางไฟฟ้าสำหรับบอร์ดควบคุมช่วยให้สายเคเบิลบอร์ด I/O เพื่อเชื่อมต่อกับอุปกรณ์ I/O ผ่านตัวเชื่อมต่อซึ่งเป็นพื้นฐานสำหรับการสื่อสารระหว่างบอร์ดควบคุมต่างๆและอุปกรณ์ I/O

การจัดเตรียมจุดทดสอบ:รวมถึงจุดทดสอบสามชุด (M1, M2 และ C) ซึ่งอาจเป็นเครื่องมือวินิจฉัยที่มีประโยชน์สำหรับการอนุญาตให้ช่างเทคนิคตรวจสอบและวิเคราะห์ประสิทธิภาพของระบบ

อินเทอร์เฟซแอมพลิฟายเออร์เกตเกต:อินเทอร์เฟซนี้ประกอบด้วยตัวเชื่อมต่อหกตัวที่ทำหน้าที่เป็นจุดเชื่อมต่อสำหรับบอร์ด EGPA สูงสุดหกบอร์ดที่ตั้งใจจะควบคุมโดยบอร์ด ESEL

การแปลงสัญญาณและการปรับอากาศ:GE IS200EBKPG1CAA แปลงสัญญาณจากสนาม (เช่นอุณหภูมิความดันอัตราการไหล) จากเซ็นเซอร์เป็นข้อมูลเพื่อให้พวกเขาสามารถใช้งานโดยระบบควบคุม

การควบคุมดิจิทัล:GE IS200EBKPG1CAA ใช้เพื่อสร้างสัญญาณไบนารีเพื่อควบคุมอุปกรณ์ภายนอกเช่นรีเลย์แอคทูเอเตอร์และมอเตอร์เพื่อเปิดใช้งานระบบอัตโนมัติที่แม่นยำในระบบกังหันและอุตสาหกรรม

การตรวจสอบข้อมูลและข้อเสนอแนะ: ตรวจสอบอินพุตจากอุปกรณ์ฟิลด์อย่างต่อเนื่องและให้ข้อเสนอแนะกับระบบควบคุม สิ่งนี้ช่วยให้ผู้ให้บริการดูประสิทธิภาพของระบบแบบเรียลไทม์และปรับตามที่ต้องการ

การตรวจจับข้อผิดพลาดและการวินิจฉัย:GE IS200EBKPG1CAA สามารถตรวจจับและส่งข้อมูลการวินิจฉัยเกี่ยวกับความผิดพลาดในเซ็นเซอร์หรืออุปกรณ์ที่แนบมาไปยังระบบควบคุม สิ่งนี้ช่วยให้สามารถตรวจจับปัญหาก่อนที่จะนำไปสู่ความล้มเหลวทั่วทั้งระบบ

การรวมเข้ากับระบบควบคุม GE:GE IS200EBKPG1CAA จับคู่ได้อย่างง่ายดายด้วยชุดผลิตภัณฑ์ GE Speedtronic ที่ช่วยให้ลูกค้าสามารถสร้างและรักษาสถาปัตยกรรมการควบคุมที่ครอบคลุมสำหรับระบบที่ซับซ้อนเช่นกังหันก๊าซ

การติดตั้ง

การติดตั้งแร็ค:บอร์ดติดตั้งอย่างปลอดภัยในชั้นวางพร้อมคอลเลกชันของบอร์ดควบคุม

การติดตั้งตัวเชื่อมต่อ:ส่วนบนของมันใช้ตัวเชื่อมต่อ DIN เพื่อเชื่อมต่อกับบอร์ดควบคุมปลั๊กอินในขณะที่ส่วนล่างใช้ตัวเชื่อมต่อ D-SUB ที่ใช้สำหรับการเชื่อมต่อสายอินเตอร์เฟส I/O ล็อคตัวเชื่อมต่อเข้าที่ขณะที่คุณติดตั้งเพื่อสร้างการเชื่อมต่อไฟฟ้าที่ปลอดภัย

พัดลม:พัดลมระบายความร้อนสองตัวติดตั้งที่ด้านบนของชั้นวางเพื่อระบายอากาศ

ช่วงแอปพลิเคชัน

ใช้เป็นส่วนใหญ่:ในระบบการกระตุ้น GE EX2100 ซึ่งใช้เพื่อให้วิธีการที่เป็นระเบียบสำหรับบอร์ดควบคุมและสายเคเบิลที่จะเชื่อมต่อกันซึ่งเป็นส่วนประกอบที่สำคัญในโมดูลควบคุมของระบบกระตุ้น GE IS200EBKPG1CAA สามารถใช้สำหรับอุปกรณ์และระบบอุตสาหกรรมที่แตกต่างกันด้วยการควบคุมการกระตุ้นรวมถึงเครื่องกำเนิดไฟฟ้ามอเตอร์และอุปกรณ์หมุนอื่น ๆ

การแก้ไขปัญหา

โมดูลจะไม่เริ่มต้น:ตรวจสอบการเชื่อมต่อแหล่งจ่ายไฟ ตรวจสอบแรงดันไฟฟ้าที่เหมาะสม (24 VDC หรือ 125 VDC) ถูกส่งและในช่วงที่อนุญาต

ความล้มเหลวในการสื่อสาร:ในกรณีนี้มีความล้มเหลวในการสื่อสารระหว่างโมดูลและระบบควบคุมส่วนกลางให้ตรวจสอบสายการสื่อสาร (RS-232, RS-485 ฯลฯ )

ร้อนเกินไป:ตรวจสอบให้แน่ใจว่ามีการติดตั้งโมดูลในสภาพแวดล้อมที่มีการระบายอากาศอย่างดีและอุณหภูมิไม่เกินช่วงการทำงานที่ระบุ (-40 ° C ~+70 ° C)

ปัญหาผลผลิตถ่ายทอด: ใช้มัลติมิเตอร์เพื่อทดสอบเอาต์พุตรีเลย์และดูว่าทำงานได้อย่างถูกต้องหรือไม่
