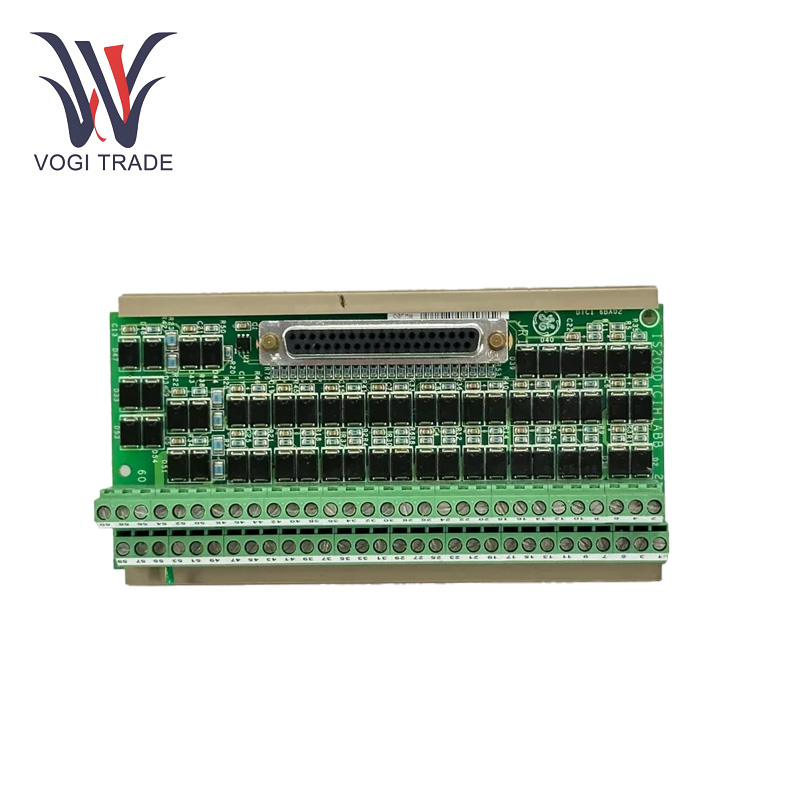

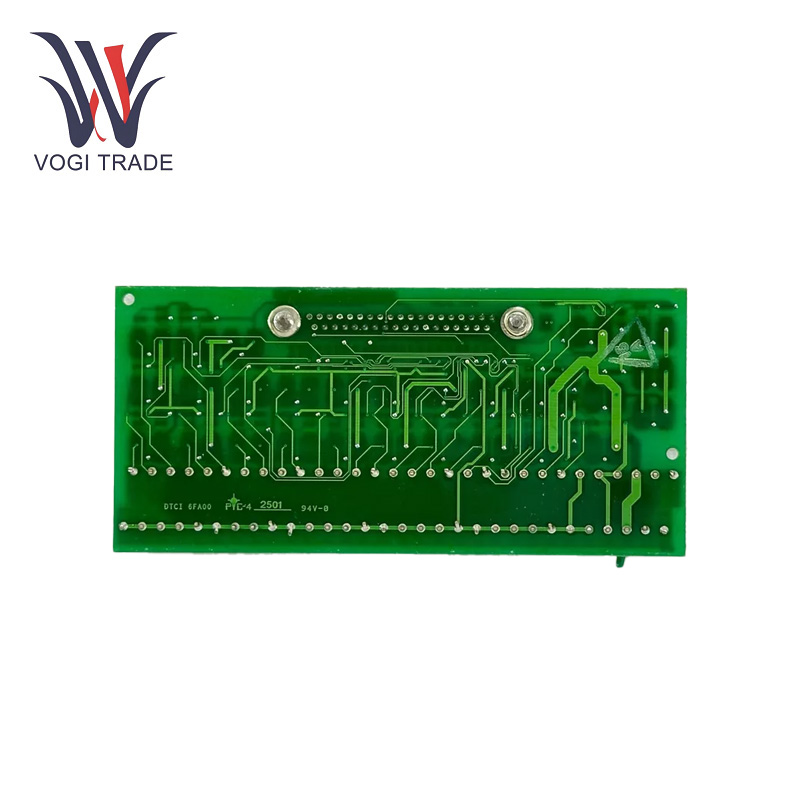

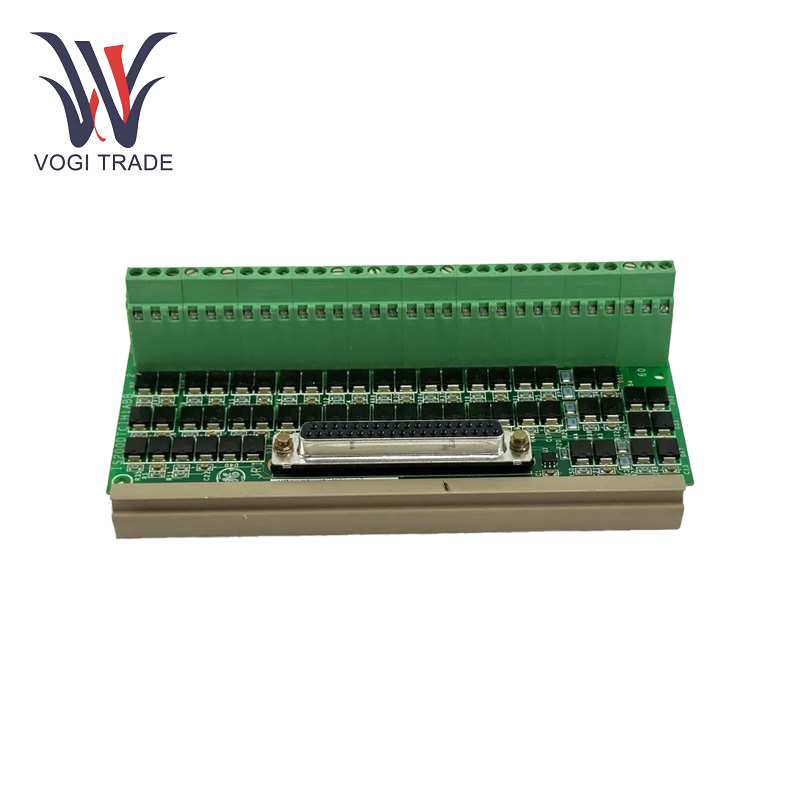

จีอี IS200DTCIH1ABB

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าที่ใช้งาน: 24V DC.

ประเภทสัญญาณอินพุต: 0 - 10V, 4 - 20mA

ประเภทสัญญาณออก: 0 - 10V, 4 - 20mA

อินเตอร์เฟซการสื่อสาร: อินเทอร์เฟซอีเธอร์เน็ต อัตรารับส่งข้อมูลอินเทอร์เฟซ RS485 10/100Mbps: 9600 - 115200bps

หมายเลขเทอร์มินัล: 48 ขั้ว

การทำงาน อุณหภูมิ:-20°C~70°C

ช่วงอุณหภูมิในการทำงาน: -40°C ถึง 85°C

ระดับการป้องกัน: IP20.

คุณสมบัติผลิตภัณฑ์

ความเข้ากันได้สูง: เป็นชิ้นส่วนเครื่องจักรที่ได้รับการปรับปรุงประสิทธิภาพซึ่งมีประสิทธิภาพสูงในการทำงานบนระบบ GE ที่แตกต่างกัน มีความสามารถในการทำงานร่วมกัน กับองค์ประกอบอื่นๆ ในการกำหนดค่า ช่วยให้มีการโต้ตอบและการทำงานที่สอดประสานกันได้อย่างง่ายดาย นอกจากนี้ ยังสามารถบูรณาการเข้ากับระบบควบคุมอุตสาหกรรมที่มีอยู่ได้อย่างราบรื่น โดยต้องมีการอัปเดตการตั้งค่าที่มีอยู่น้อยลง และทำให้อัปเกรดและขยายได้ง่ายขึ้น

การประมวลผลสัญญาณขั้นสูง: นำเสนอระบบอิเล็กทรอนิกส์การประมวลผลสัญญาณที่ซับซ้อนที่สามารถรับ ประมวลผล และส่งสัญญาณได้อย่างแม่นยำ รองรับการควบคุมและการตรวจสอบสัญญาณอะนาล็อกและดิจิตอล เพื่อการควบคุมกระบวนการทางอุตสาหกรรมที่แม่นยำ สำหรับสัญญาณแอนะล็อก มีฟังก์ชันตัวแปลงแอนะล็อกเป็นดิจิทัลความละเอียดสูง ซึ่งสามารถสุ่มตัวอย่างและแปลงสัญญาณอินพุตแอนะล็อกได้อย่างแม่นยำ และประมวลผลสัญญาณที่ได้รับต่อไป ในกรณีต่างๆ เช่น สัญญาณดิจิทัล มีความสามารถในการจดจำและส่งข้อมูลสัญญาณได้อย่างรวดเร็วและแม่นยำ ทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทันเวลาของการส่งข้อมูล

การวินิจฉัยตนเองอย่างครอบคลุม: GE IS200DTCIH1ABB มาพร้อมกับฟังก์ชันการวินิจฉัยตนเองที่ครอบคลุม โดยจะตรวจสอบสถานะการทำงานของตัวเองอย่างต่อเนื่อง เช่น สถานะของวงจรภายใน สถานะของแหล่งจ่ายไฟ และสถานะการสื่อสาร สามารถส่งสัญญาณเตือนทันทีและบันทึกข้อมูลข้อผิดพลาดหากตรวจพบสภาวะผิดปกติหรือข้อผิดพลาด ความสามารถในการวินิจฉัยตนเองไม่เพียงแต่ช่วยในการระบุปัญหาได้อย่างรวดเร็ว แต่ยังช่วยในกระบวนการบำรุงรักษาและแก้ไขปัญหา ซึ่งท้ายที่สุดจะช่วยลดสาเหตุของการสูญเสียประสิทธิภาพการทำงาน และปรับปรุงความน่าเชื่อถือและการบำรุงรักษาของระบบในท้ายที่สุด

การติดตั้ง

ขั้นตอนแรกคือการสร้างส่วนยึดแผงควบคุมสำหรับ GE IS200DTCIH1ABB บนแผงควบคุม ตรวจสอบให้แน่ใจว่าแผงแบนและมั่นคง ใช้สกรูเพื่อยึดอุปกรณ์เข้ากับแผงโดยจัดตำแหน่งรูยึดของอุปกรณ์ให้ตรงกับรูแผง จำเป็นอย่างยิ่งที่จะต้องขันสกรูให้แน่นเท่าๆ กัน เพื่อไม่ให้อุปกรณ์บิดเบี้ยวหรือเกิดการสัมผัสที่ไม่ดี

การแก้ไขปัญหา

ความล้มเหลวในการสื่อสาร: หาก GE IS200DTCIH1ABB ไม่สื่อสารกับอุปกรณ์อื่น ขั้นตอนแรกคือการตรวจสอบว่าสายสื่อสารเชื่อมต่ออย่างถูกต้องหรือไม่ และมีความเสียหายหรือขาดการเชื่อมต่อหรือไม่ ถัดไป ตรวจสอบการกำหนดค่าแบบอนุกรมของอุปกรณ์ (อัตราบอด บิตข้อมูล บิตหยุด บิตพาริตี ฯลฯ) เพื่อให้แน่ใจว่าตรงกับอุปกรณ์ที่เชื่อมต่อ

สัญญาณอินพุตผิดปกติ: หากสัญญาณอินพุตไม่เสถียรหรือไม่ถูกต้อง ให้ตรวจสอบอุปกรณ์แหล่งสัญญาณก่อน เช่น เซ็นเซอร์ปกติหรือไม่ สัญญาณเอาท์พุตปกติหรือไม่ จากนั้น ดูว่าสายอินพุตได้รับการรบกวนหรือต่อสายดินไม่ดีหรือไม่ พยายามเดินสายไฟใหม่หรือปรับปรุงการเตรียมการต่อสายดิน หากช่องอินพุตของ GE IS200DTCIH1ABB ไม่มีปัญหา อาจเป็นไปได้ว่าอุปกรณ์มีข้อผิดพลาดด้านฮาร์ดแวร์และจำเป็นต้องได้รับการซ่อมแซม

ข้อผิดพลาดเอาต์พุต: หากเอาต์พุตไม่สามารถควบคุมอุปกรณ์ภายนอกได้ตามปกติ หรือสัญญาณเอาต์พุตผิดปกติ ให้ตรวจสอบก่อนว่าสายเคเบิลเอาต์พุตเชื่อมต่ออย่างถูกต้องหรือไม่ และจุดเชื่อมต่อหลวมหรือไม่ จากนั้นตรวจสอบว่าอุปกรณ์ภายนอกทำงานได้ในสภาพดีหรือไม่ และมีการโอเวอร์โหลดหรือไฟฟ้าลัดวงจรหรือไม่ นอกจากนี้ ให้ตรวจสอบว่าพารามิเตอร์เอาท์พุตของอุปกรณ์ถูกต้องหรือไม่

ช่วงการใช้งาน

อุตสาหกรรมการผลิตไฟฟ้า: GE IS200DTCIH1ABB มักพบในระบบผลิตไฟฟ้า เช่น โรงไฟฟ้ากังหันก๊าซและกังหันไอน้ำ ซึ่งใช้ในการสังเกตและจัดการปัจจัยสำคัญของกังหัน เช่น ปัจจัยด้านอุณหภูมิ ความเครียด และกระบวนการหมุน ด้วยการปรับพารามิเตอร์เหล่านี้อย่างแม่นยำ ช่วยให้มั่นใจได้ถึงการทำงานของกังหันที่เสถียรและมีประสิทธิภาพ เพิ่มประสิทธิภาพในการผลิตไฟฟ้า และลดการใช้พลังงาน นอกจากนี้ ยังทำหน้าที่เป็นอินเทอร์เฟซการสื่อสารกับระบบควบคุมโครงข่ายไฟฟ้าอื่นๆ เพื่อประสานการเชื่อมต่อโครงข่ายและกำลังไฟฟ้าออก ซึ่งเป็นประโยชน์ต่อการรักษาเสถียรภาพโครงข่ายไฟฟ้า

ระบบอัตโนมัติทางอุตสาหกรรม：อุปกรณ์นี้ใช้กันอย่างแพร่หลาย สำหรับการควบคุมกระบวนการผลิตต่างๆ ในสายการผลิตระบบอัตโนมัติทางอุตสาหกรรม อาจใช้เพื่อจัดการการเคลื่อนไหวของแขนกล การทำงานของสายพานลำเลียง และการประเมินการลงทะเบียนของผลิตภัณฑ์ ช่วยให้สามารถควบคุมการเริ่มต้นและการหยุดและความเร็วของอุปกรณ์ไฟฟ้าแต่ละชิ้นได้อย่างแม่นยำ เพิ่มประสิทธิภาพกระบวนการผลิต ปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ ลดต้นทุนแรงงาน ตัวอย่างเช่น สามารถควบคุมหุ่นยนต์เชื่อมในโรงงานผลิตรถยนต์เพื่อให้มั่นใจในความแม่นยำและคุณภาพของการเชื่อม

อุตสาหกรรมปิโตรเคมี： สามารถวัดและควบคุมพารามิเตอร์ของกระบวนการไหลปิโตรเลียมและสารเคมี เช่น อัตราการไหล ความดัน องค์ประกอบ และอื่นๆ โดยจะปรับแต่งอย่างละเอียดเพื่อรักษากระบวนการผลิตให้ปลอดภัยและมีเสถียรภาพ หลีกเลี่ยงอุบัติเหตุในขณะเดียวกันก็เพิ่มคุณภาพและผลผลิตของผลิตภัณฑ์ด้วย ตัวอย่างเช่น อุณหภูมิและความดันของหอกลั่นสามารถควบคุมอุณหภูมิได้เพื่อให้ตรงตามข้อกำหนดด้านคุณภาพของผลิตภัณฑ์น้ำมันที่ผ่านการกลั่นแล้วในกระบวนการกลั่นน้ำมัน
