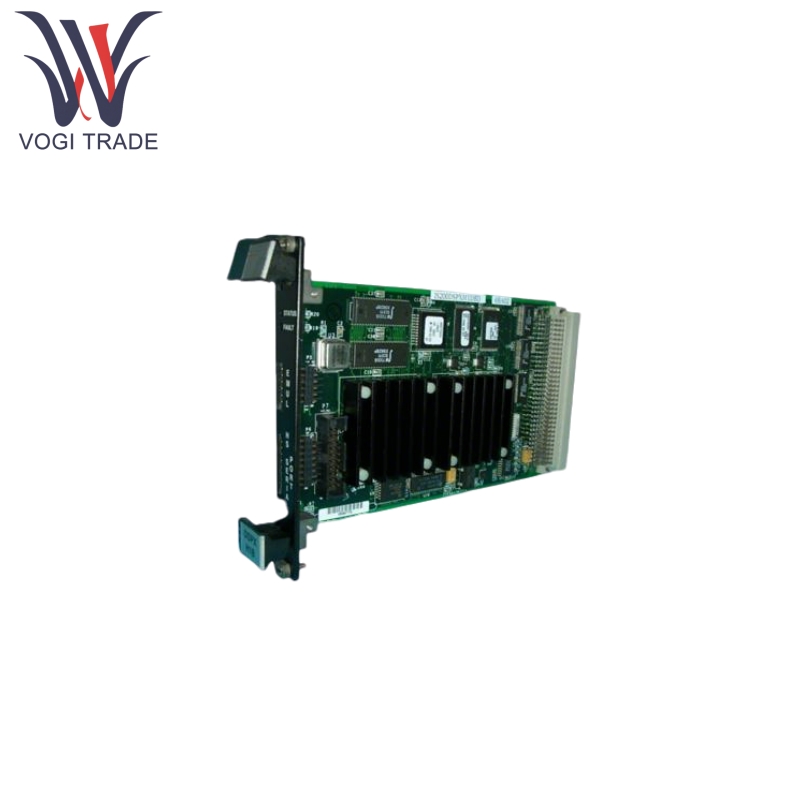

GE IS200DSPXH1DBD

คุณสมบัติของผลิตภัณฑ์

GE IS200DSPXH1DBD สามารถติดตั้งโปรเซสเซอร์สัญญาณดิจิตอลเฉพาะที่มีประสิทธิภาพซึ่งให้กำลังการคำนวณจุดลอยตัวและความเร็วนาฬิกาสูง

ฟังก์ชั่นหลักของมันคือการได้มาซึ่งเงื่อนไขและวิเคราะห์สัญญาณจากเซ็นเซอร์การสั่นสะเทือนเช่นเครื่องเร่งความเร็วเซ็นเซอร์ความเร็วเซ็นเซอร์ Eddy Current Keyphasor

GE IS200DSPXH1DBD ทำการแปลงฟูริเยร์อย่างรวดเร็ว (FFT) เพื่อแปลงสัญญาณการสั่นสะเทือนของโดเมนเวลาเป็นสัญญาณความถี่โดเมนสำหรับการระบุความถี่ลักษณะ (เช่นความไม่สมดุลของโรเตอร์การเยื้องศูนย์

GE IS200DSPXH1DBD เปิดใช้งานตรรกะการป้องกันการสั่นสะเทือน (เช่นการเปรียบเทียบจุดการตั้งค่าการเตือนการเดินทาง) และโดยทั่วไปตรงตามข้อกำหนดของมาตรฐานเช่น API 670 สามารถประมวลผลสัญญาณการสั่นสะเทือนได้หลายช่องทาง

GE IS200DSPXH1DBD สามารถประมวลผลสัญญาณอ้างอิง RPM (Keyphasor) สำหรับการสุ่มตัวอย่างแบบซิงโครไนซ์การติดตามคำสั่งซื้อและการวัดเฟส รองรับอัตราการสุ่มตัวอย่างสูงเพื่อจับรูปคลื่นการสั่นสะเทือนอย่างแม่นยำ

สื่อสารกับคอนโทรลเลอร์โฮสต์ (เช่น IS200ERBH) ในแร็ค Mark VI ผ่านบัส VME64 หรือ VME32 เพื่อรับคำสั่งกำหนดค่าพารามิเตอร์และอัพโหลดผลการประมวลผล/สถานะการเตือนภัย

GE IS200DSPXH1DBD มี RAM (สำหรับการประมวลผลข้อมูล) และ ROM/Flash (สำหรับเฟิร์มแวร์/ที่เก็บข้อมูลโปรแกรม) มันมีตัวบ่งชี้ LED เพื่อแสดงสถานะพลังงานสถานะการทำงานสถานะความผิดพลาดและสถานะการสื่อสาร

GE IS200DSPXH1DBD สามารถรับสัญญาณเซ็นเซอร์การสั่นสะเทือนและสัญญาณ Keyphasor ผ่านตัวเชื่อมต่อความหนาแน่นสูงบนบอร์ด (เช่น D-Sub หรือ DIN ประเภท)

ผลิตภัณฑ์โดยใช้หลักการ

อินพุตสัญญาณ GE IS200DSPXH1DBD เป็นสัญญาณจากเซ็นเซอร์การสั่นสะเทือนที่ติดตั้งอยู่บน turbomachinery รวมถึงสัญญาณอ้างอิง Keyphasor RPM ซึ่งเชื่อมต่อผ่านสายเคเบิลเฉพาะกับตัวเชื่อมต่อ I/O ที่ด้านหน้าของบอร์ด

GE IS200DSPXH1DBD การปรับสภาพสัญญาณเป็นวงจรส่วนหน้าแบบอะนาล็อกออนบอร์ดที่เงื่อนไขสัญญาณอินพุตที่อ่อนแอรวมถึงการกรอง (การต่อต้านการใช้นามแฝง), การขยาย/การลดทอน (การปรับเพิ่ม) และการกระตุ้นเซ็นเซอร์ IEPE สัญญาณอะนาล็อกแบบปรับอากาศจะถูกแปลงเป็นสัญญาณดิจิตอลโดยตัวแปลงแบบอะนาล็อกเป็นดิจิตอลความเร็วสูง (ADC)

GE IS200DSPXH1DBD สัญญาณดิจิตอลถูกป้อนเข้ากับแกน DSP ออนบอร์ดซึ่งดำเนินการอัลกอริทึมหลักของการวิเคราะห์ FFT ของสัญญาณการสั่นสะเทือนและการคำนวณสเปกตรัมความถี่ (แอมพลิจูดเฟส) สัญญาณ keyphasor ถูกประมวลผลเพื่อคำนวณความเร็วในการหมุนและมุมเฟสสำหรับการสุ่มตัวอย่างแบบซิงโครไนซ์ (การวิเคราะห์คำสั่ง)

คำนวณค่าการสั่นสะเทือนโดยรวม (สูงสุด, RMS, PK-PK), แอมพลิจูดเฉพาะวงดนตรี, เฟสและเปรียบเทียบกับการเตือนภัยที่ตั้งค่าไว้และการเดินทาง อัลกอริทึมการวินิจฉัยขั้นสูงอื่น ๆ อาจดำเนินการได้

ผลลัพธ์ของการประมวลผล DSP (ข้อมูลสเปกตรัม, สถานะการเตือน, สถานะการเดินทาง, ค่ากระบวนการ ฯลฯ ) ถูกส่งผ่านบัส VME ไปยังคอนโทรลเลอร์หลัก (เช่น IS200ERBH) ในชั้นวาง Mark VI

คอนโทรลเลอร์โฮสต์โต้ตอบและรับผิดชอบในการกำหนดค่าพารามิเตอร์ของบอร์ด DSPX (อัตราตัวอย่าง, อัตราขยาย, จุดตั้งค่าการเตือน, การตั้งค่าตัวกรอง ฯลฯ ) รับข้อมูลที่ประมวลผลและข้อมูลสถานะจากบอร์ด DSPX รวมข้อมูลการสั่นสะเทือนสัญญาณเตือนและบันทึกเหตุการณ์ตลอดระบบ Mark VI HMI/ควบคุม (เช่น cimplicity, ToolboxSt) สำหรับการตรวจสอบผู้ปฏิบัติงานและการวินิจฉัย

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้คือ GE IS200DSPXH1DBD บอร์ดควบคุมตัวประมวลผลสัญญาณดิจิตอล

โดยทั่วไปรองรับช่องสัญญาณการสั่นสะเทือน/กระบวนการ 8 ช่องขึ้นไป (เช่น 8 การสั่นสะเทือน + 2 keyphasor)

ยอมรับสัญญาณแรงดันไฟฟ้าจาก acepe accelerometers, เซ็นเซอร์ความเร็ว, probe preamplifiers Eddy ปัจจุบัน

ADC ความละเอียดสูง (โดยทั่วไป 16 บิตขึ้นไป)

อัตราตัวอย่างสูงสูงถึงสิบ KHz หรือมากกว่าขึ้นอยู่กับการกำหนดค่าและจำนวนช่องทาง

อัตราขยายที่ตั้งโปรแกรมได้เพื่อรองรับความไวของเซ็นเซอร์ที่แตกต่างกัน (เช่น± 1V, ± 5V, ± 10V)

Typically 1-2 channels for RPM/phase reference (accepts TTL/24V pulses)

อินเทอร์เฟซหลัก: VME64/VME32 BUS (ตัวเชื่อมต่อ P1/J1)

แรงดันไฟฟ้า: +5VDC (ไฟหลัก), ± 12VDC หรือ± 15VDC (อาจใช้สำหรับแบบอะนาล็อก front-end หรือการกระตุ้นเซ็นเซอร์)

การใช้พลังงาน: โดยทั่วไปในช่วง 15W ถึง 30W

อุณหภูมิการทำงาน: มาตรฐานอุตสาหกรรมโดยทั่วไป 0 ° C ถึง +60 ° C (32 ° F ถึง 140 ° F) หรือกว้างขึ้น

อุณหภูมิการจัดเก็บ: โดยทั่วไป -40 ° C ถึง +85 ° C (-40 ° F ถึง 185 ° F)

ความชื้น: ตรงตามข้อกำหนดด้านสิ่งแวดล้อมอุตสาหกรรม (เช่น 5% ถึง 95% ที่ไม่ได้รับการชดเชย)

การจัดอันดับการป้องกัน: ออกแบบมาสำหรับการติดตั้งในตู้มาร์ค VI ให้บริการ IP20 หรือการป้องกันที่เทียบเท่า
