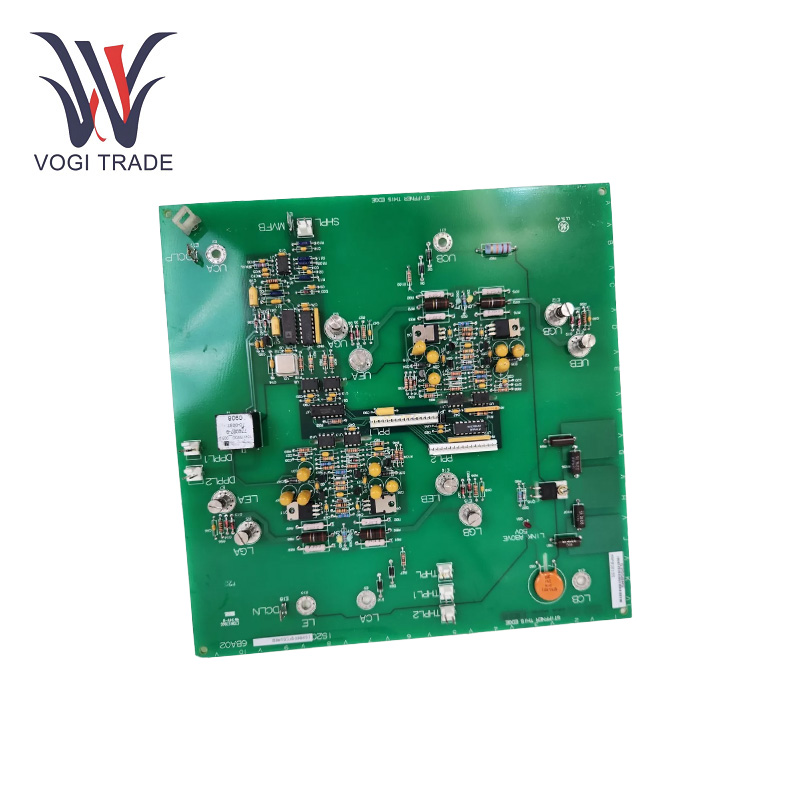

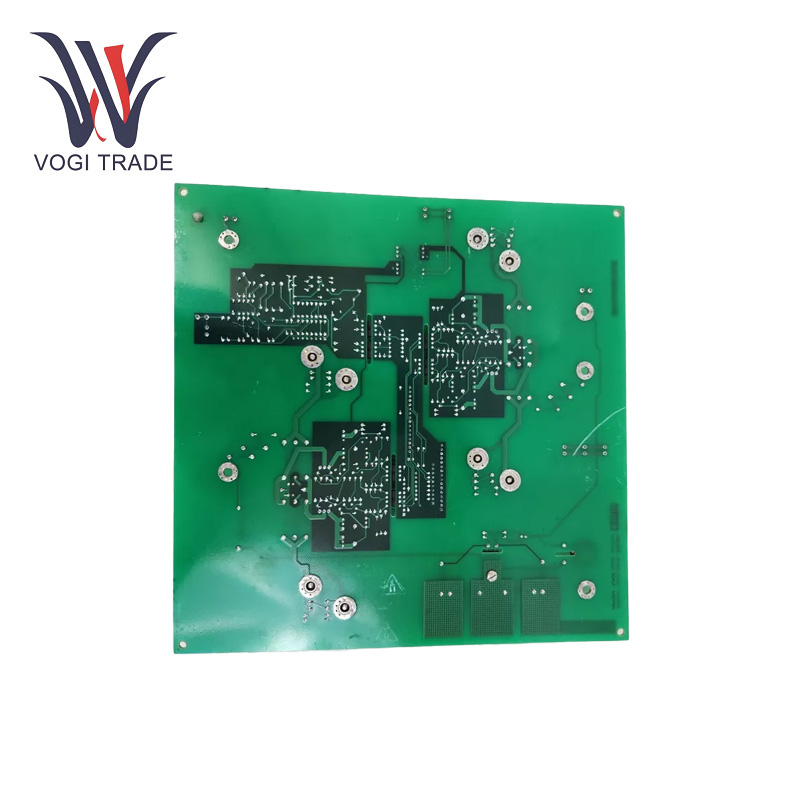

จีอี IS200DSFCG1AEB

แรงดันใช้งาน: 18 - 36V ดีซี.

อินพุต ประเภทสัญญาณ: 5V และ 10V DC จากเครื่องส่งสัญญาณทุกประเภท

ประเภทของสัญญาณเอาท์พุต: 0 – 20 mA และ 0 – 200 mA เอาต์พุตกระแสอนาล็อก

ความจุเทอร์มินัล: 3.0 มม.².

พิทช์สกรูขั้นต่ำ: 5.08 มม. (0.2 นิ้ว)

อินเทอร์เฟซอีเธอร์เน็ต— ส่วนต่อประสานการสื่อสาร

ช่วงอุณหภูมิการทำงาน: 0°C ถึง 65°C

คุณสมบัติผลิตภัณฑ์

หลาย Signal การจัดการ: ในการจัดการสัญญาณต่างๆ GE IS200DSFCG1AEB จึงเหมาะสม สามารถรับอินพุตแรงดันไฟฟ้าจากบัสและเครื่องกำเนิดไฟฟ้าผ่านหม้อแปลงไฟฟ้าในตัว (PT) สองตัว ในเวลาเดียวกัน สามารถประมวลผลอินพุตสัญญาณความเร็วแบบมีเงื่อนไขของแพ็คเกจ I/O ได้ (ซึ่งเป็นกุญแจสำคัญสำหรับการตรวจสอบและควบคุมพารามิเตอร์ที่เกี่ยวข้องกับความเร็วของระบบกังหันอย่างแม่นยำ)

การออกแบบการป้องกันซ้ำซ้อน: บอร์ดได้รับการออกแบบพร้อมการป้องกันการสำรองข้อมูลในระบบควบคุม Mark VIe หรือ Mark VleS มีระบบป้องกันการสำรองข้อมูลร่วมกับ PPRO หรือ YPRO  โดยเชื่อมต่อกับบอร์ดรีเลย์ โดยให้ความซ้ำซ้อนกับการออกแบบระบบควบคุมทั้งหมด และรับประกันความน่าเชื่อถือและความปลอดภัย เพื่อให้ระบบยังคงทำงานได้อย่างถูกต้องหลังจากการป้องกันหลักล้มเหลว

คุณสมบัติ มัลติฟังก์ชั่น I/O อนาล็อก: สามารถรับสัญญาณอินพุตและเอาต์พุตอะนาล็อกรูปแบบต่างๆ ได้ สำหรับอินพุตแบบอะนาล็อก รองรับเครื่องส่งสัญญาณแบบสองสาย สามสาย และสี่สาย และเครื่องส่งสัญญาณที่ขับเคลื่อนภายนอก และแรงดันไฟฟ้าอินพุต 5V และ 10V DC มีตัวเลือกเอาต์พุตกระแส 0 - 20 mA และ 0 - 200 mA สำหรับเอาต์พุตอะนาล็อก ซึ่งสามารถตอบสนองความต้องการในการส่งสัญญาณและการควบคุมสัญญาณอะนาล็อกในภาคอุตสาหกรรม

การติดตั้ง

การติดตั้งราง DIN: GE IS200DSFCG1AEB เป็นโครงยึดแผ่นโลหะที่สามารถติดตั้งบนราง DIN ตรวจสอบให้แน่ใจว่าราง DIN ได้รับการแก้ไขและต่อสายดินอย่างถูกต้อง จากนั้น ติดตั้งส่วนรองรับแผ่นโลหะไว้บนราง DIN แล้วเลื่อนจนกระทั่งคลิกเข้าสู่โหมดสลัก

การแก้ไขปัญหา

สัญญาณอินพุตล้มเหลว: ตรวจสอบว่าสายเชื่อมต่อหลวม ขาด หรือลัดวงจร ในกรณีที่สัญญาณความเร็วหรือแรงดันไฟฟ้าเข้าผิดปกติ ตรวจสอบสถานะของเซ็นเซอร์และ PT ที่ให้สัญญาณอินพุต

ความผิดปกติของสัญญาณเอาท์พุต: สัญญาณเอาท์พุตอะนาล็อกว่างเปล่าหรือผันผวน ลองตรวจสอบการเชื่อมต่อเอาต์พุตของสายเคเบิล และอุปกรณ์ที่เชื่อมต่ออยู่เป็นปกติ ตรวจสอบให้แน่ใจว่าการตั้งค่าการกำหนดค่าสัญญาณเอาท์พุตบนบอร์ดถูกต้อง

ปัญหาการสื่อสาร: ตรวจสอบการเชื่อมต่อสายเคเบิลที่เหมาะสม: ในกรณีที่การสื่อสารล้มเหลวระหว่าง GE IS200DSFCG1AEB และอุปกรณ์อื่นๆ ภายในระบบควบคุม ให้ตรวจสอบการเชื่อมต่อสายเคเบิลอีเธอร์เน็ต เพื่อดูว่าเสียบปลั๊กแน่นดีหรือไม่ และเสียหายหรือไม่ ตรวจสอบให้แน่ใจว่าพารามิเตอร์การสื่อสารของบอร์ดและอุปกรณ์ที่เชื่อมต่อ (ที่อยู่ IP / ซับเน็ตมาสก์ / เกตเวย์) ตรงกัน หากความล้มเหลวในการสื่อสารไม่สามารถแก้ไขได้ด้วยวิธีการข้างต้น สาเหตุส่วนใหญ่มาจากมีข้อผิดพลาดในอินเทอร์เฟซการสื่อสารหรือซอฟต์แวร์ของบอร์ด จำเป็นต้องทำการดีบักและแก้ไขปัญหาเพิ่มเติม

ช่วงการใช้งาน

ระบบผลิตไฟฟ้ากำลังกังหันก๊าซ: GE IS200DSFCG1AEB ตรวจสอบความเร็วและแรงดันไฟฟ้าของกังหันก๊าซ ฯลฯ โดยมีหน้าที่รับผิดชอบในการทำงานที่เสถียรของกังหันก๊าซและการเพิ่มประสิทธิภาพการผลิตไฟฟ้าให้เหมาะสม และเป็นการรับประกันที่สำคัญสำหรับความปลอดภัยและความน่าเชื่อถือของกระบวนการผลิตไฟฟ้าทั้งหมด

การตรวจสอบกังหันไอน้ำ: GE IS200DSFCG1AEB ใช้ในหน่วยกังหันไอน้ำสำหรับการประมวลผลสัญญาณความเร็วและแรงดันไฟฟ้าขาเข้า และเกี่ยวข้องกับการควบคุมกังหันไอน้ำและการป้องกันกังหันไอน้ำ โดยทำหน้าที่เป็นระบบสำคัญในการควบคุมความเร็วการหมุนของกังหันไอน้ำอย่างแม่นยำ และตรวจสอบสถานะแรงดันไฟฟ้า จึงรับประกันการทำงานที่เหมาะสมและมีเสถียรภาพของกังหันไอน้ำในโรงไฟฟ้า

ระบบอัตโนมัติทางอุตสาหกรรม: ไม่ว่าจะเป็นการประมวลผลสัญญาณเพื่อการควบคุมหรือการป้องกันในกระบวนการผลิตแบบอัตโนมัติ สัญญาณเหล่านี้สามารถส่งได้ในสถาปัตยกรรมสัญญาณแบบแยกเมื่อใดก็ตามที่มีความกังวลเกี่ยวกับการควบคุมองค์ประกอบที่แม่นยำ โดยประสานส่วนประกอบอื่นๆ เพื่อให้เกิดระบบอัตโนมัติและการผลิตอัจฉริยะ ซึ่งนำไปสู่การเพิ่มประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ที่ดีขึ้น
