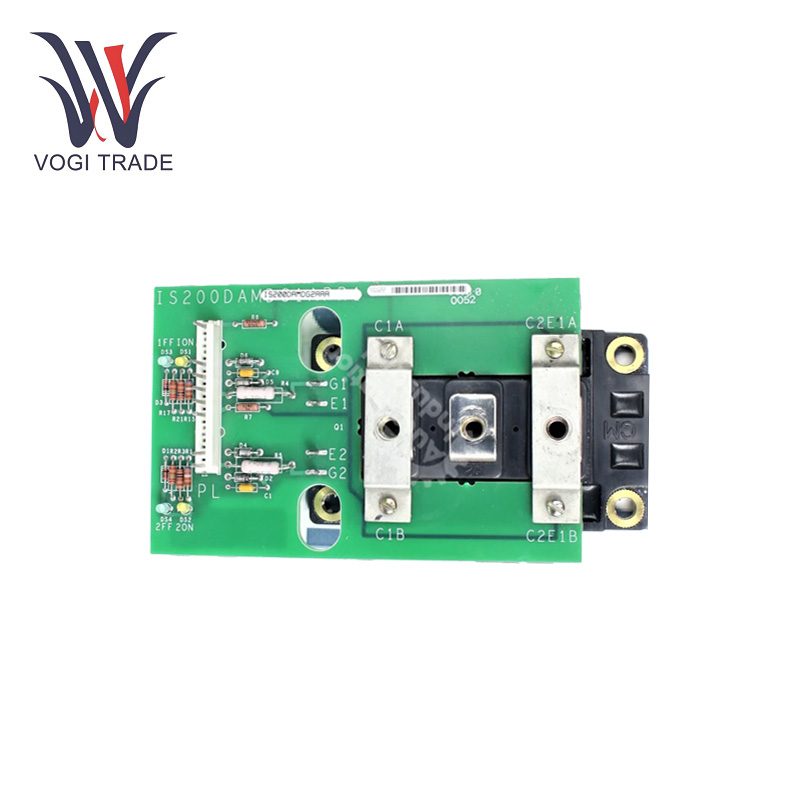

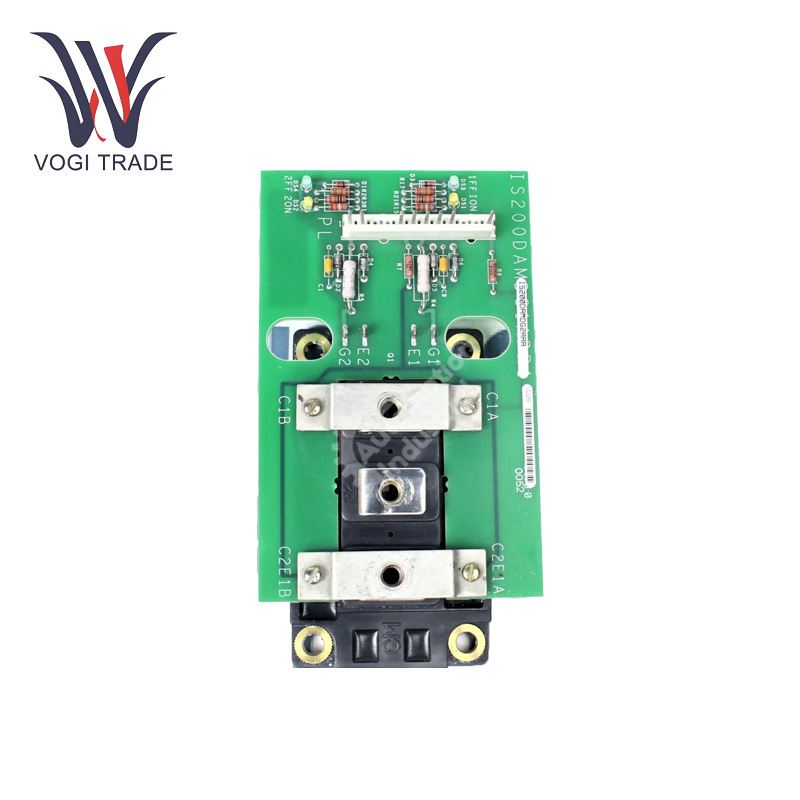

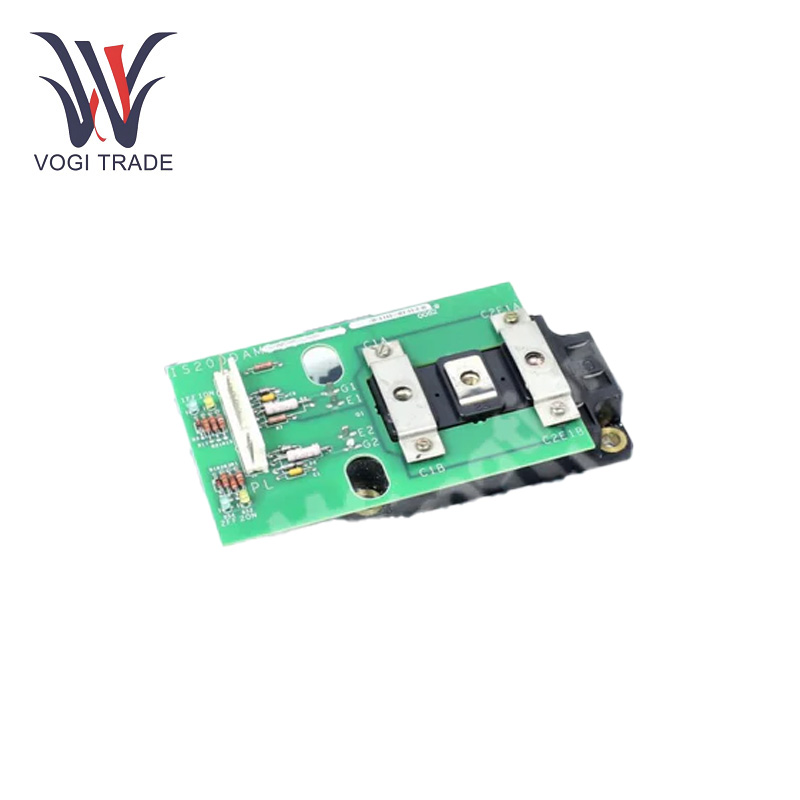

ยี่ห้อ: GEคำอธิบาย: บอร์ดอินเทอร์เฟซเครื่องขยายสัญญาณ Gate Driveสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IS200DAMDG2AAA เป็นบอร์ดอินเทอร์เฟซเครื่องขยายสัญญาณเกตไดรฟ์ที่ออกแบบมาสำหรับระบบควบคุมกังหัน Mark VI ของ GE ทำหน้าที่เป็นตัวกลางระหว่างระบบควบคุมและอุปกรณ์สวิตชิ่งกำลังโดยขยายสัญญาณควบคุมแรงดันต่ำเพื่อขับเคลื่อนอุปกรณ์กำลังสูง
| ผลิต |
จีอี |
| หมายเลขรุ่น |
IS200DAMDG2AAA |
| หมายเลขการสั่งซื้อ |
IS200DAMDG2AAA |
| แคตตาล็อก |
มาร์ควี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
30 ซม.* 20 ซม. * 10 ซม |
| มิติการบรรจุ |
32 ซม.* 22 ซม. * 12 ซม |
| น้ำหนัก |
1.2กก |
พารามิเตอร์การทำงาน
กำลังไฟฟ้าเข้า:โดยทั่วไปจ่ายไฟ +5 VDC จากแบ็คเพลนระบบควบคุมหรือแหล่งจ่ายไฟเฉพาะ
แรงดันขาออก:แอมป์ส่งสัญญาณควบคุมสำหรับการเชื่อมต่อกับอุปกรณ์เปลี่ยนกำลัง (เช่น IGBT) ในระบบควบคุมกังหัน
สัญญาณอินพุต:ออกแบบมาเพื่อจัดการกับสัญญาณควบคุมดิจิทัลแรงดันต่ำจากระบบควบคุมเทอร์ไบน์ สัญญาณอินพุตจะถูกขยายเพื่อขับเคลื่อนอุปกรณ์สวิตชิ่งกำลังสูง
สัญญาณเอาท์พุต:เอาต์พุตเข้ากันได้กับอุปกรณ์จ่ายไฟ เช่น IGBT และ MOSFET จึงรับประกันการสลับที่มีประสิทธิภาพ คุณลักษณะเอาต์พุตได้รับการออกแบบมาเพื่อรองรับกระแสสูงและระดับแรงดันไฟฟ้าสูงตามแบบฉบับในการใช้งานควบคุมกำลังทางอุตสาหกรรม
ความสมบูรณ์ของสัญญาณ:โมดูลจะขยายและปรับสภาพสัญญาณอินพุตเพื่อให้แน่ใจว่าเอาต์พุตที่สะอาดและปราศจากเสียงรบกวน ซึ่งตรงตามข้อกำหนดการสลับของอุปกรณ์ไฟฟ้า
คุณสมบัติผลิตภัณฑ์
การขยายสัญญาณ:ให้การขยายสัญญาณถึงระดับที่จำเป็นสำหรับการขับเคลื่อนอุปกรณ์เปลี่ยนกำลังในระบบควบคุมกังหันระบบควบคุม
การป้องกัน:มีมาตรการด้านความปลอดภัยเพื่อป้องกันแรงดันไฟเกินและการลัดวงจร
การป้องกันแรงดันไฟฟ้าเกิน:เพื่อป้องกันความเสียหายที่อาจเกิดขึ้นจากไฟกระชากหรือแรงดันไฟฟ้าผิดปกติอื่นๆ GE IS200DAMDG2AAA จึงมีความสามารถในการป้องกันแรงดันไฟฟ้าเกิน
ป้องกันการลัดวงจร:ตรงข้ามกับการป้องกันอุปกรณ์เสียหาย ในกรณีที่สายไฟผิดหรือไฟฟ้าลัดวงจร
การป้องกันสาย:มีการป้องกันกระแสไฟเกินบนสายเอาท์พุตเพื่อป้องกันอุปกรณ์สวิตชิ่งที่เชื่อมต่ออยู่จากความเสียหายเนื่องจากกระแสไฟเกิน
การป้องกันความร้อน: GE IS200DAMDG2AAA สร้างขึ้นเพื่อให้ทำงานในช่วงอุณหภูมิที่กำหนด โดยมีคุณสมบัติการปิดระบบระบายความร้อนเพิ่มเติมเพื่อป้องกันไม่ให้ร้อนเกินไป
การใช้พลังงาน: GE IS200DAMDG2AAA มักต้องการการใช้พลังงานต่ำระหว่างการทำงาน ซึ่งมาจากระบบควบคุมประมาณ 2-3 วัตต์
เข้ากันได้:อเนกประสงค์สำหรับระบบควบคุมกังหัน GE Mark VI และ สำหรับเชื่อมต่อ IGBT หรือ MOSFET ในระบบกังหันอุตสาหกรรม
ประเภทอินเทอร์เฟซ:ความสามารถในการสื่อสารกับโมดูลอื่นๆ ในระบบโดยใช้ VMEbus หรือบัสควบคุมเฉพาะ ช่วยให้ใช้งานร่วมกันได้สะดวกและบูรณาการได้ง่าย
ช่วงการสมัคร
การผลิตไฟฟ้า:ในบริบทของการผลิตไฟฟ้า GE IS200DAMDG2AAA ใช้เพื่อควบคุมเครื่องกำเนิดไฟฟ้ากังหัน ปรับการทำงานของหม้อไอน้ำ และดูแลกระบวนการผลิตไฟฟ้าโดยรวม ช่วยให้สามารถควบคุมส่วนประกอบหลักได้อย่างแม่นยำ โดยรักษาเสถียรภาพและประสิทธิภาพของโครงข่ายไฟฟ้า
น้ำมันและอุตสาหกรรมก๊าซ:GE IS200DAMDG2AAA ควบคุมปั๊ม วาล์ว และคอมเพรสเซอร์ในแท่นขุดเจาะ โรงกลั่น และระบบท่อส่ง สิ่งนี้สามารถตอบสนองความท้าทายของสภาพแวดล้อมที่รุนแรง รวมถึงความต้องการในการปฏิบัติงานที่ซับซ้อน และการถ่ายโอนไฮโดรคาร์บอนที่ปลอดภัยและเชื่อถือได้
อุตสาหกรรม ปเอาท์พุท:GE IS200DAMDG2AAA ใช้เพื่อประสานงานกระบวนการผลิตในโรงงานที่ผลิตรถยนต์ อิเล็กทรอนิกส์ เครื่องจักร ฯลฯ โดยควบคุมแขนหุ่นยนต์ สายพานลำเลียง และเครื่องมือตัดเฉือน ซึ่งช่วยเพิ่มผลผลิตและคุณภาพของผลิตภัณฑ์
การแก้ไขปัญหา
ไม่มีอะไรเอาท์พุท: ตรวจสอบว่าการเชื่อมต่อทั้งหมดอยู่ในตำแหน่งที่ดีและไม่เสียหาย ตรวจสอบการทำงานของระบบควบคุม
พฤติกรรมที่ผิดปกติ: ตรวจสอบให้แน่ใจว่าไม่มีสัญญาณรบกวนหรือเสียงรบกวน ส่วนประกอบทั้งหมดควรเก็บไว้ภายใต้สภาวะการทำงานที่กำหนด
ความร้อนสูงเกินไป:ตรวจสอบว่าระบบมีกระแสลมเพียงพอ ตรวจสอบให้แน่ใจว่าไม่แข็งตัวหรืออุดตันหรือตรวจสอบระบบทำความเย็น
