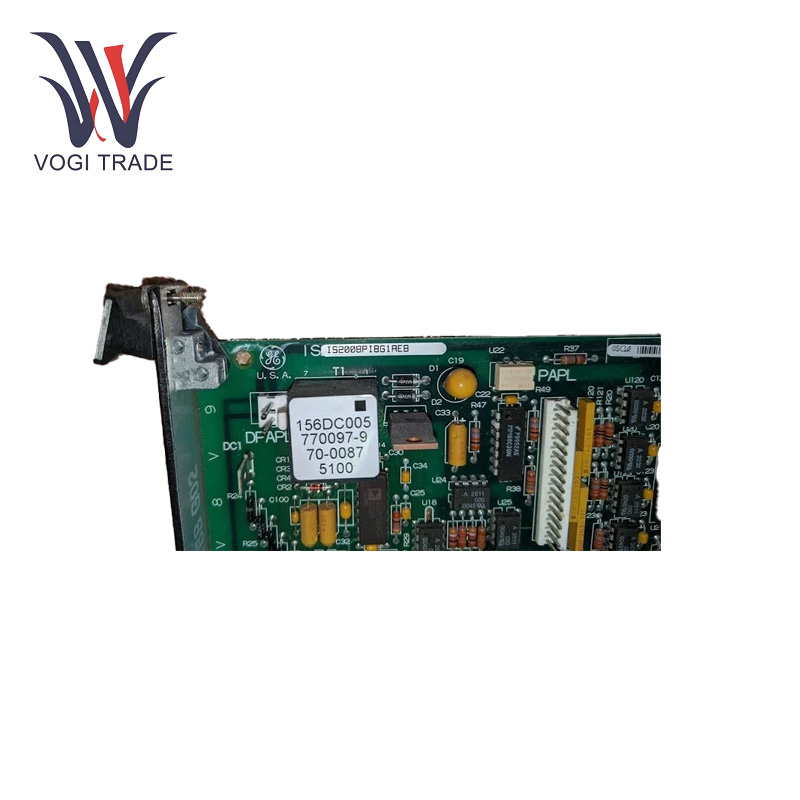

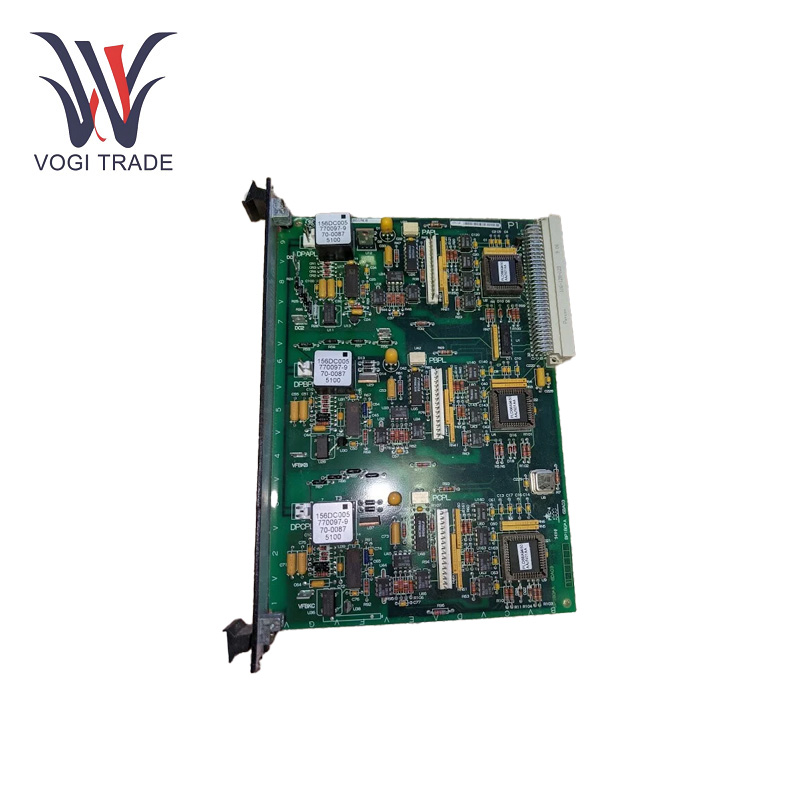

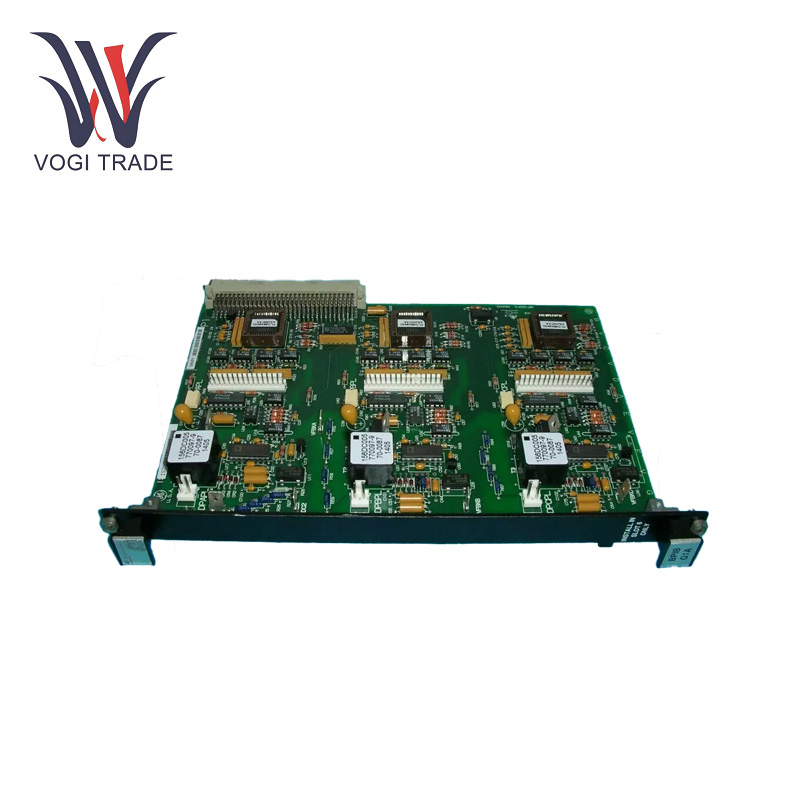

จีอี IS200BPIBG1AEB
  • จีอี IS200BPIBG1AEB จีอี IS200BPIBG1AEB
  • จีอี IS200BPIBG1AEB จีอี IS200BPIBG1AEB
  • จีอี IS200BPIBG1AEB จีอี IS200BPIBG1AEB

จีอี IS200BPIBG1AEB

ยี่ห้อ: GE
คำอธิบาย: บอร์ดอินเทอร์เฟซบุคลิกภาพบริดจ์
สภาพ: ใหม่เอี่ยม
ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COO
การรับประกัน: 1 ปี
จำนวนสินค้าคงคลัง: 12
เงื่อนไขการชำระเงิน: ที/ที
พอร์ตการจัดส่งสินค้า: เซินเจิ้น
GE IS200BPIBG1AEB สามารถจับข้อผิดพลาดจากบอร์ดควบคุมเกต เตือนหน่วยประมวลผลที่เกี่ยวข้อง มีการควบคุมข้อผิดพลาดต่อเฟสและต่อเกต

ส่งคำถาม

รายละเอียดสินค้า

ผลิต
จีอี
หมายเลขรุ่น
IS200BPIBG1AEB
หมายเลขการสั่งซื้อ
IS200BPIBG1AEB
แคตตาล็อก
มาร์ควี
ประเทศต้นกำเนิด
สหรัฐอเมริกา
รหัส HS
8479909090
มิติ
40 ซม.* 20 ซม. * 5 ซม
มิติการบรรจุ
42ซม.*22ซม.*7ซม
น้ำหนัก
1.2กก

พารามิเตอร์การทำงาน

ฟังก์ชั่น ตัวย่อ / ตัวย่อ: บีบีไอบี.

กระแสตอบรับแรงดันไฟฟ้าลิงค์ DC ช่วง VCO: 0–20 เมกะเฮิรตซ์

กำลังไฟฟ้าเข้า: 17.7 VAC และ 5 VDC.

ไดรฟ์ IGBTเอ้อ กำลัง IN  กำลังแยก 5 VDC MAX= 500mA

อุณหภูมิการดำเนินงาน ช่วง: O °C ถึง 60 °C

ช่วงอุณหภูมิในการจัดเก็บ: -40°C ~ 85°C

ช่วงความชื้น: 5% ถึง 95%


คุณสมบัติผลิตภัณฑ์

การจับและการรายงานข้อผิดพลาด: GE IS200BPIBG1AEB ยังสามารถจับข้อผิดพลาดที่ตรวจพบโดยแผงไดรเวอร์เกต นอกจากนี้ยังเตือนหน่วยประมวลผลที่เกี่ยวข้องด้วยข้อมูลข้อผิดพลาด ต่อเฟสยังมีการควบคุมข้อบกพร่องของไดรเวอร์ต่อเกตและสลักต่อประตูด้วย ข้อบกพร่องแบบล็อคที่เกี่ยวข้องกับวงจรไดรเวอร์จะถูกรายงานบนเส้นข้อบกพร่องเฟส P ซึ่ง IGBT ที่อยู่ติดกันได้รับคำสั่ง

ประตูคนขับ: IS200BPIBG1AEB มีแหล่งจ่ายไฟ VDC แบบแยกส่วน 5 VDC สำหรับสัญญาณลอจิกที่เดินทางไปหรือมาจากแผงขับเคลื่อนเกตที่เชื่อมต่ออยู่ แรงดันไฟฟ้าแยกนี้มาจากฟีด 17.7 VAC ซึ่งช่วยเพิ่มความเสถียรในการส่งสัญญาณและความสามารถในการป้องกันการรบกวน


การติดตั้ง

GE IS200BPIBG1AEB เป็นอุปกรณ์ยึดชั้นวางประเภท VME ขั้วต่อ P1 ที่ขอบด้านหลังของบอร์ดช่วยให้เชื่อมต่อกับแร็คได้สะดวก แผ่นปิดด้านหน้าแคบสำหรับยึดบอร์ดไว้ในชั้นวาง VME บอร์ดยังมีปลั๊กคอนเน็กเตอร์หกตัวสำหรับการเชื่อมต่อกับบอร์ด IGBT ต่างๆ รวมถึงคอนเน็กเตอร์แบบแทงออนห้าตัวด้านหลังแผงด้านหน้าสำหรับตรวจจับสัญญาณสำหรับเฟส A, เฟส B, เฟส C, ลิงค์ DC เป็นบวก และลิงค์ DC เชิงลบ


การแก้ไขปัญหา

ไม่มีสัญญาณเอาท์พุต: หากไม่มีสัญญาณเอาท์พุตจาก GE IS200BPIBG1AEB เราต้องดำเนินการขั้นตอนแรกคือการตรวจสอบตัวเชื่อมต่อ P1 ที่เชื่อมต่อส่วนหนึ่งของ IS200BPIBG1AEB เข้ากับอีกส่วนหนึ่งไม่ว่าจะเสียบด้วยวิธีที่ถูกต้องและไม่สูญหายหรือเสียหายหรือไม่ ต่อไป ตรวจสอบว่าแหล่งจ่ายไฟกำลังส่งออกแรงดันไฟฟ้าที่เหมาะสม หากแหล่งจ่ายไฟและการเชื่อมต่อเป็นปกติ แสดงว่าวงจรปรับสภาพสัญญาณภายในอาจล้มเหลว ณ จุดนี้ และควรเปลี่ยนหรือซ่อมแซมบอร์ดโดยผู้เชี่ยวชาญ

ปัญหาบางอย่างที่ไม่สามารถระบุสาเหตุได้อย่างชัดเจน - พิจารณาว่าแผงไดรเวอร์ประตูที่ต่ออยู่นั้นทำงานหรือไม่ หากบอร์ดแสดงข้อผิดพลาดโดยไม่มีเหตุผลที่ชัดเจน NABER_NOTIFICATION GE IS200BPIBG1AEB -- บางครั้งบอร์ด Gate Driver อาจทำให้ IS200BPIBG1AEB เกิดข้อผิดพลาด ตรวจสอบอุปกรณ์ EPLD  บนบอร์ดด้วย อย่างไรก็ตาม หากมีปัญหาในการโปรแกรม EPLD หรือการทำงานของ EPLD อาการผิดปกติที่ไม่เหมาะสมก็อาจเกิดขึ้นได้เช่นกัน

ความร้อนสูงเกินไป: ในกรณีที่ GE IS200BPIBG1AEB ร้อนเกินไป ให้ตรวจสอบการกระจายความร้อนที่ดีและไม่มีการอุดตันในสภาพแวดล้อมการระบายอากาศรอบๆ บอร์ดในตอนแรก จากนั้นดูว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟมีเสถียรภาพมากหรือไม่


ช่วงการใช้งาน

GE IS200BPIBG1AEB ถูกนำไปใช้โดยทั่วไปในการควบคุมกังหันก๊าซ โดยเฉพาะอย่างยิ่งในระบบเช่น Mark VI คณะกรรมการควบคุมการขับเคลื่อน IGBT ของกังหันก๊าซ ซึ่งมีความสำคัญอย่างยิ่งต่อการสตาร์ทกังหันก๊าซ และทำงานเพื่อเพิ่มประสิทธิภาพและความน่าเชื่อถือของระบบผลิตไฟฟ้าจากกังหันก๊าซ

ระบบกังหันไอน้ำ: นอกจากนี้ยังใช้ได้กับระบบควบคุมกังหันไอน้ำด้วย IS200BPIBG1AEB ในกังหันไอน้ำใช้สำหรับการปรับสภาพสัญญาณและการตรวจสอบข้อผิดพลาดของบริดจ์ขับเคลื่อน IGBT ซึ่งควบคุมการทำงานของกังหันไอน้ำโดยการเพิ่มประสิทธิภาพการทำงานผ่านการควบคุมความเร็วและพลังงาน

ชุดขับเคลื่อนอัตโนมัติของกังหันลม: GE IS200BPIBG1AEB เป็นส่วนหนึ่งของซีรีส์ Mark VI  ซึ่งมีการใช้งานในชุดขับเคลื่อนอัตโนมัติของกังหันลม มีส่วนเกี่ยวข้องในการควบคุมและการจัดการระบบการแปลงและขับเคลื่อนพลังงานกังหันลม เพื่อให้มั่นใจว่าการทำงานราบรื่นและการผลิตพลังงานลมอย่างมีประสิทธิผล




แท็กยอดนิยม: GE, IS200BPIBG1AEB, บอร์ดอินเทอร์เฟซบุคลิกภาพบริดจ์
