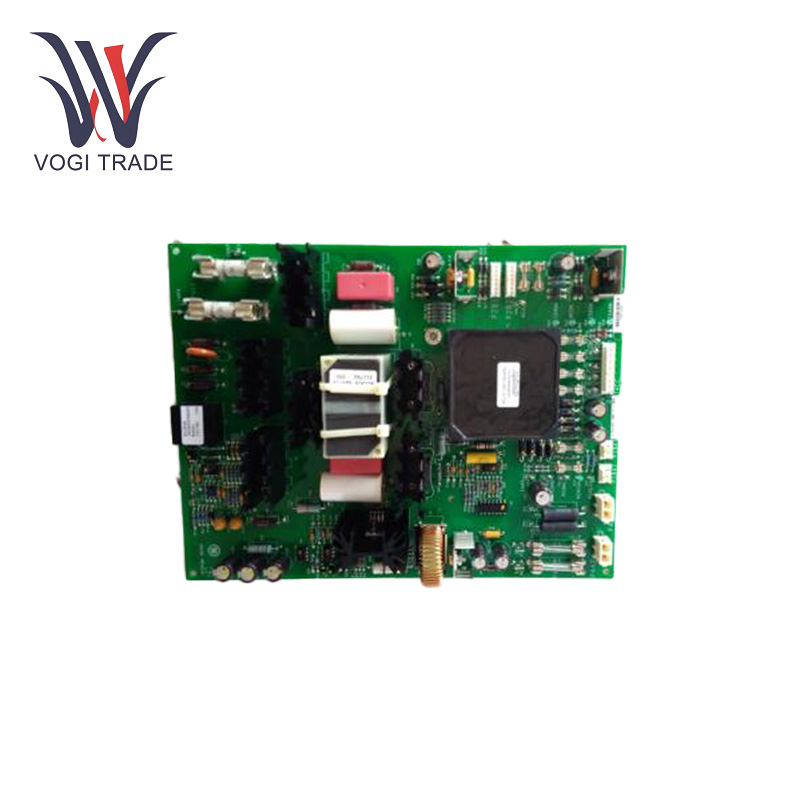

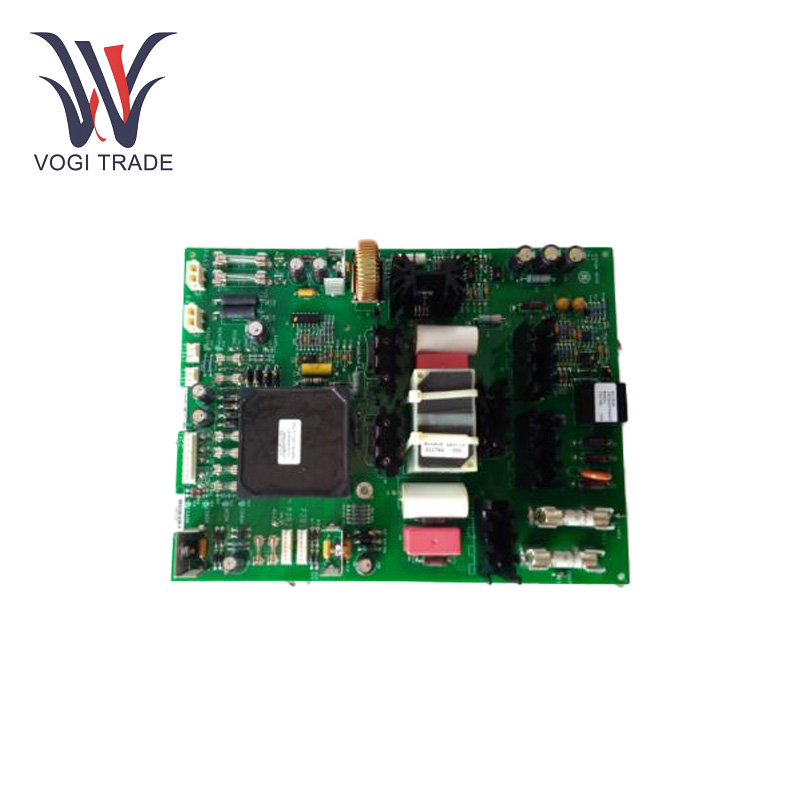

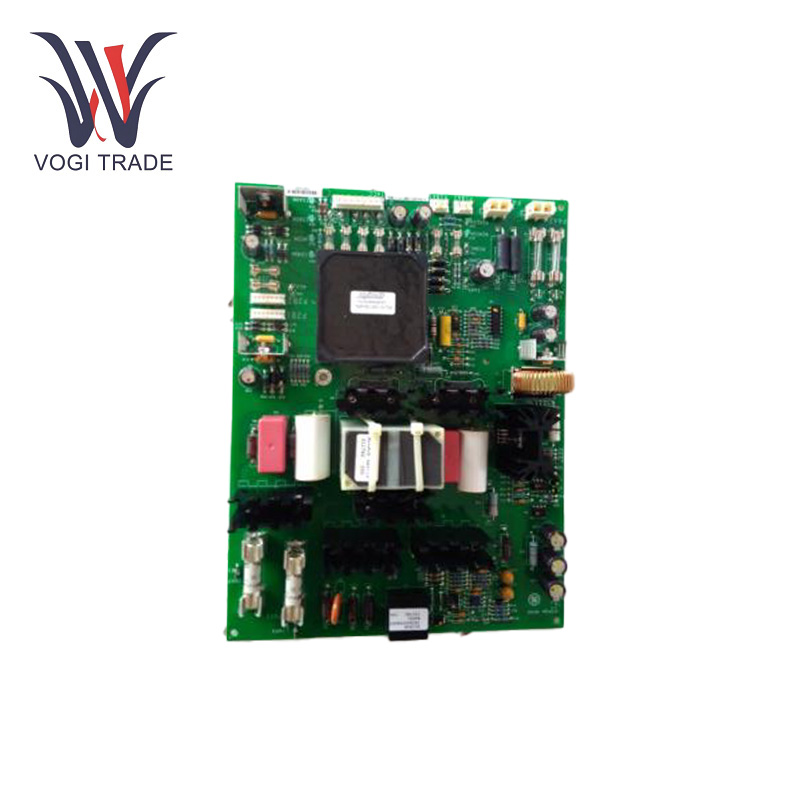

จีอี IS200BPIAG1AEB

พารามิเตอร์การทำงาน

Pแรงดันไฟฟ้าของแหล่งจ่ายไฟ: 5V กระแสตรง

ความไวอินพุตและเอาต์พุต: จัดการเกตไดรฟ์ สัญญาณความผิดปกติแบบแบ่ง และข้อมูลการใช้งานจากบอร์ด BPIA

ช่วงอุณหภูมิในการทำงาน: -15°C ถึง +55°C

ระดับการป้องกัน: การป้องกันระดับอุตสาหกรรม ไวต่อไฟฟ้าสถิต ต้องมีการจัดการอย่างระมัดระวัง

ขั้วต่อ: ขั้วต่อต่างๆ สำหรับการเชื่อมต่อสัญญาณและเฟส รวมถึงขั้วต่อพินแนวตั้งตัวผู้ 6 ตัว และขั้วต่อแบบแทงสำหรับดีซีลิงค์และสัญญาณตรวจจับเฟส

คุณสมบัติเพิ่มเติม: รวมหน่วยความจำ 1024 บิต ชิ้นส่วนอิเล็กทรอนิกส์ต่างๆ เช่น ทรานซิสเตอร์และตัวต้านทาน

คุณสมบัติผลิตภัณฑ์

อินเตอร์เฟซระบบ: การ์ดทำหน้าที่เป็นสะพานเชื่อมระหว่าง BPIA/BPIB TYPE ที่เชื่อมต่อกับ Innovation Series Drive ในขณะเดียวกันก็นำเสนอการสื่อสารและตอบสนองความต้องการของกังหัน

การจัดการสัญญาณ:  GE IS200BPIAG1AEB จัดการสัญญาณเกตไดรฟ์ สัญญาณความผิดปกติแบบสับเปลี่ยน และข้อมูลแอปพลิเคชันเข้าและออกจากบอร์ด BPIA

ฉัน/โอ: บอร์ดให้สัญญาณการตรวจจับเฟส สัญญาณดีซีลิงค์บวกและลบ โดยทำหน้าที่กับสัญญาณแรงดันไฟฟ้า สัญญาณกระแส สัญญาณความผิดปกติ และสัญญาณอื่นๆ อีกมากมาย

ขั้วต่อ: ขั้วต่อพินแนวตั้งตัวผู้หกตัวสำหรับการเชื่อมต่อเฟส A, B และ C IGBT ขั้วต่อแบบแทงห้าตัวเพื่อตรวจจับสัญญาณเฟส A, B, C และ DC (+), (-)

อุปกรณ์หน่วยความจำ 1024 บิต: GE IS200BPIAG1AEB ยังมีอุปกรณ์หน่วยความจำอนุกรม 1024 บิตที่จัดเก็บ ID บอร์ดและข้อมูลการแก้ไข ซึ่งช่วยในการบำรุงรักษาและการแก้ไขปัญหาในการระบุการ์ด

เชื่อมต่อหลักr: บอร์ดเชื่อมต่อกับชั้นวาง VME โดยใช้ขั้วต่อนี้

ตัวเชื่อมต่ออื่น ๆ: นอกจากนี้ GE IS200BPIAG1AEB ยังมีตัวเชื่อมต่อทั้งหมดเจ็ดตัวบนบอร์ด ซึ่งรวมถึงเกทไดรฟ์และพินสัญญาณการตรวจจับ

ส่วนประกอบสำคัญ: การ์ดใบนี้มีหม้อแปลงสามตัว ทรานซิสเตอร์หกตัว และอาร์เรย์เครือข่ายตัวต้านทานเก้าตัว ซึ่งประกอบขึ้นเป็นฟังก์ชันการจัดการสัญญาณและการควบคุมระบบ

ไวต่อไฟฟ้าสถิต: GE IS200BPIAG1AEB เป็นบอร์ดที่ไวต่อไฟฟ้าสถิต ซึ่งอาจได้รับความเสียหายจากการปล่อยประจุไฟฟ้าสถิต (ESD) ดังนั้นจึงควรจัดการด้วยความระมัดระวัง การต่อสายดินที่ดี และต้องมีข้อควรระวังในการจัดการระหว่างการติดตั้งและการบำรุงรักษา

การคุ้มครองทางอุตสาหกรรม:ระบบป้องกันทางอุตสาหกรรมที่ได้รับการจดสิทธิบัตร Industrial Protection ซึ่งเชี่ยวชาญในการควบคุมกังหันในโรงไฟฟ้า

การติดตั้ง

สโลความเข้ากันได้: GE IS200BPIAG1AEB นี้มักจะติดตั้งในชั้นวาง VME ในช่องที่กำหนดสำหรับอินเทอร์เฟซระหว่างระบบ CS3000 และอุปกรณ์อื่นๆ

บัตรประจำตัว: บอร์ดมีแผ่นปิดหน้าพร้อมฉลาก และเครื่องหมาย ID เพื่อให้การติดตั้งง่ายขึ้น

ช่วงการใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม: GE IS200BPIAG1AEB ถูกใช้ในขนาดใหญ่เพื่อควบคุมสายการผลิตในโรงงาน สามารถตรวจสอบการทำงานของสายพานลำเลียง แขนหุ่นยนต์ และเครื่องมือตัดเฉือน ปรับปรุงประสิทธิภาพและคุณภาพของผลิตภัณฑ์

การผลิตไฟฟ้า: การใช้งานที่เป็นไปได้ ได้แก่ การควบคุมกังหันเครื่องกำเนิดไฟฟ้า ตัวควบคุมแรงดันไฟฟ้า และโรงไฟฟ้าในระบบจ่ายไฟ ที่ช่วยรับประกันการผลิตและการส่งพลังงานไปยังโครงข่ายไฟฟ้าที่เสถียร

น้ำมันกและแก๊ส: ควบคุมปั๊ม คอมเพรสเซอร์ และวาล์วในโรงกลั่นและบนแท่นขุดเจาะ สามารถทำงานได้ในสภาวะที่รุนแรง รวมถึงสภาพแวดล้อมที่มีแรงดันสูงและเป็นอันตราย มีฤทธิ์กัดกร่อน หรือระเบิดได้

การแก้ไขปัญหา

ไฟ LED แสดงสถานะ:ตรวจสอบ IMOK LED เพื่อดูสถานะการทำงาน หาก LED ดับหรือกะพริบ อาจมีปัญหาด้านการสื่อสารหรือพลังงาน

ความสมบูรณ์ของการเชื่อมต่อ: ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมด รวมถึงขั้วต่อ P1 และขั้วต่อแบบแทงแน่นแน่นและไม่เสียหาย

พาวเวอร์ซัพพลาย: ตรวจสอบให้แน่ใจว่าบอร์ดได้รับการจ่ายไฟจากแหล่งจ่ายไฟ 5V DC ที่ถูกต้อง

พูดการตรวจสอบความถูกต้อง:ตรวจสอบ SignalTraverse ผ่านการวินิจฉัยเพื่อให้แน่ใจว่าการส่งและการรับสัญญาณระหว่างระบบควบคุมและไดรฟ์นั้นถูกต้อง

การทดสอบหน่วยความจำ: ตรวจสอบว่าอุปกรณ์หน่วยความจำ 1024 บิตทำงานอย่างถูกต้อง ข้อผิดพลาดที่ต้องเปลี่ยนบอร์ดมักจะระบุได้จากข้อมูลที่เสียหายหรือไม่สามารถเข้าถึงได้

ปัจจัยด้านสิ่งแวดล้อม: ตรวจสอบว่าบอร์ดทำงานภายใต้สภาวะแวดล้อมที่เหมาะสม เช่น อุณหภูมิและความชื้น เป็นต้น
