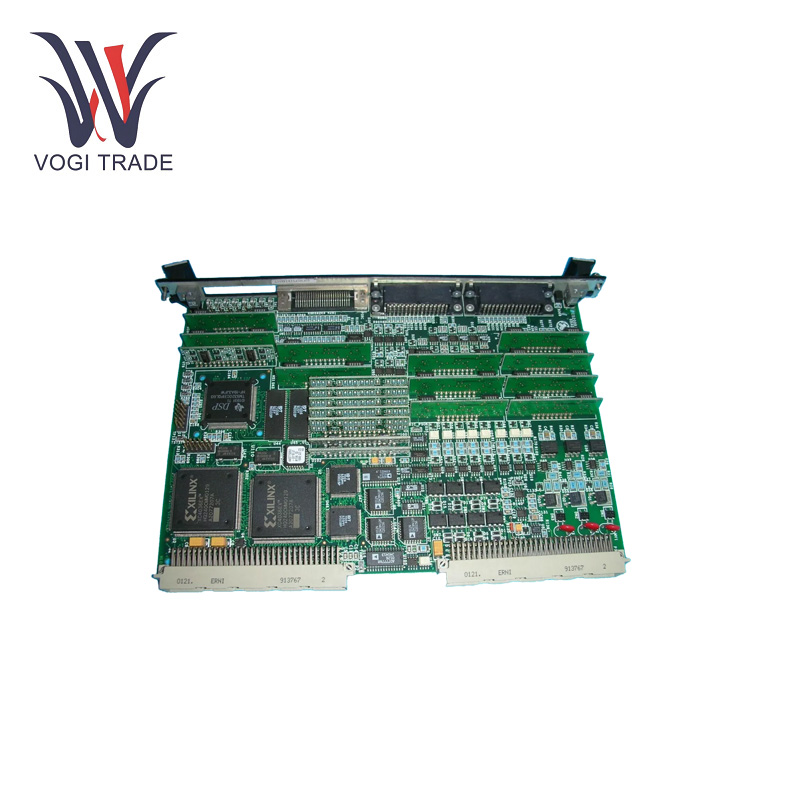

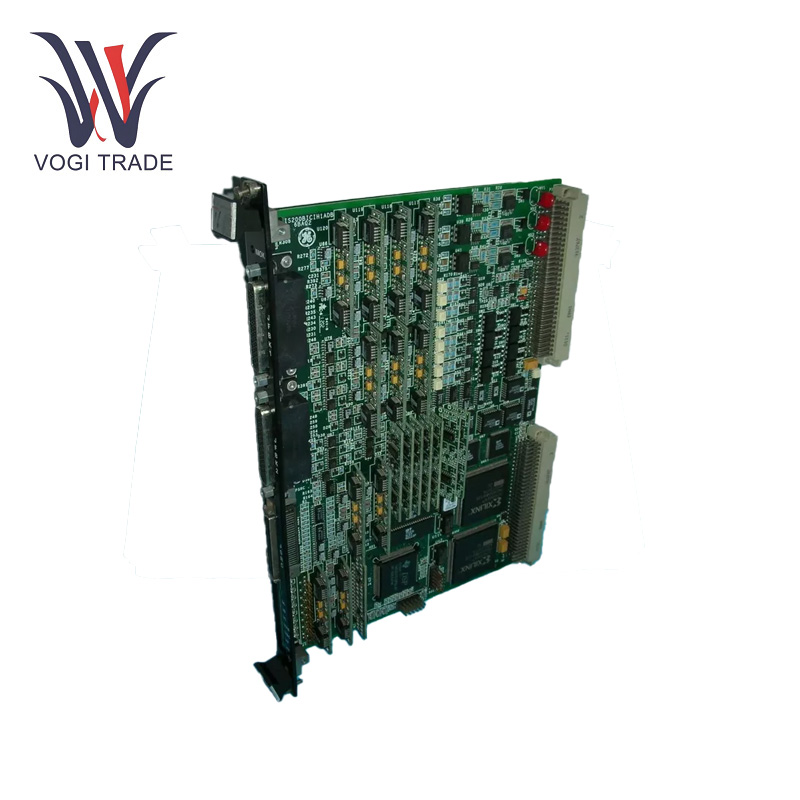

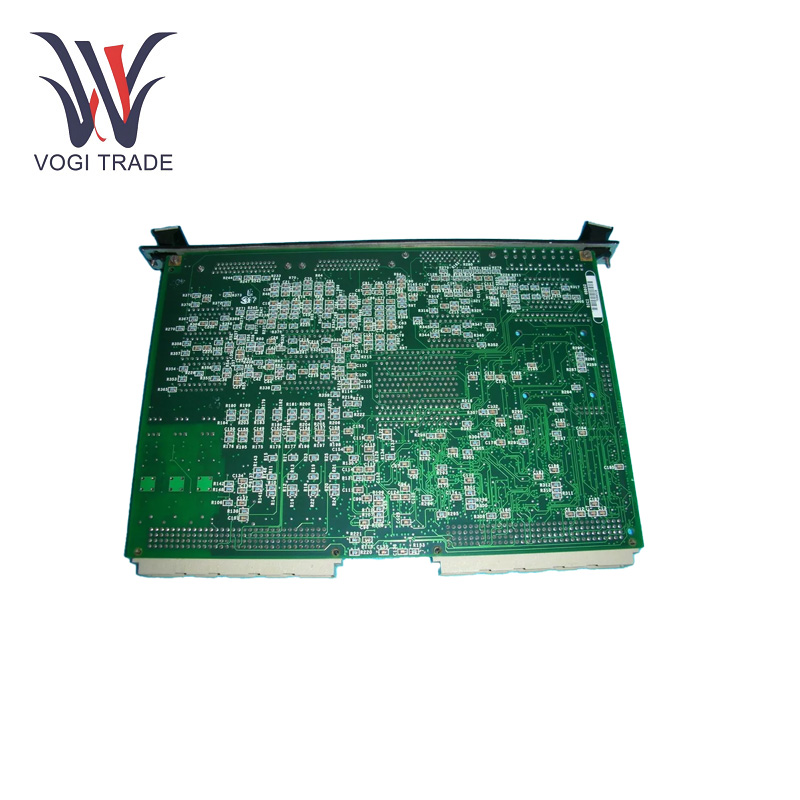

จีอี IS200BICIH1ADB

พารามิเตอร์การทำงาน

แหล่งจ่ายไฟที่กำหนด: 24 โวลต์กระแสตรง

ช่วงแรงดันไฟฟ้าปฏิบัติการ: 18 โวลต์ถึง 32 โวลต์กระแสตรง

การบริโภคในปัจจุบัน: โดยทั่วไป 0.5 A ที่ 24 V DC (แตกต่างกันไปตามการกำหนดค่า)

ประเภทอินพุตและเอาต์พุต: IS200BICIH1ADB รองรับโปรโตคอลการสื่อสารทั้งแบบอนุกรมและอีเทอร์เน็ต

การสื่อสารแบบอนุกรม:พอร์ตสื่อสาร RS-232 และ RS-485

การสื่อสารอีเทอร์เน็ต:รองรับการสื่อสารอีเธอร์เน็ตความเร็วสูงสำหรับการเชื่อมต่อกับระบบสมัยใหม่ที่ต้องการการแลกเปลี่ยนข้อมูลแบบเรียลไทม์ มาตรฐานการสื่อสารที่รองรับ ได้แก่ Modbus TCP, Profinet และ Ethernet/IP

ระดับการป้องกันน้ำเข้า (IP): โดยทั่วไป IP20 (เหมาะสำหรับใช้ภายในอาคาร ติดตั้งในตู้หรือแผงควบคุม)

คุณสมบัติผลิตภัณฑ์

การควบคุมอินเทอร์เฟซ: ระบบควบคุมอินเทอร์เฟซกังหัน GE Mark VI เป็นตัวควบคุมอินเทอร์เฟซบริดจ์สำหรับระบบควบคุมกังหัน GE Mark VI ขั้วต่อสายเคเบิลสนามเกี่ยวข้องกับ PF BK1, PF BK2 และ PSRC สำหรับการรับและส่งสัญญาณตอบรับและสัญญาณควบคุมเกตจากบอร์ดต่างๆ

การประมวลผลสัญญาณ:GE IS200BICIH1ADB มีอินพุตและเอาต์พุตแบบอะนาล็อกและดิจิทัล และสามารถประมวลผลและแปลงสัญญาณประเภทต่างๆ ได้ DSPX-1000 มีตัวประมวลผลสัญญาณดิจิทัลที่สามารถเป็นตัวประมวลผลร่วมกับบอร์ด DSPX ที่อยู่ใกล้เคียง, FPGA สองตัวที่ใช้สำหรับฟังก์ชันลอจิก, ตัวจับเวลา PWM และการลงทะเบียนการควบคุมและสถานะ

การบูรณาการบอร์ดย่อย: GE IS200BICIH1ADB มีบอร์ดลูกโซ่จำนวน 19 แผ่นบัดกรีติดกับพื้นผิว รวมถึงโมดูลออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้าคู่ DVA A จำนวน 8 โมดูล และตัวเปรียบเทียบอนาล็อก 11 ตัว ตัวอย่างเช่น บอร์ด DVA A มีวงจร VCO สองวงจรและเอาต์พุตที่เข้ากันได้กับระบบพัลส์เทรน ในขณะที่บอร์ด DVA B มี VCF และ VCA แบบ 2 ขั้ว

การติดตั้ง

คณะกรรมการคนt: GE IS200BICIH1ADB เป็นตัวเลือกการยึดบอร์ดที่ออกแบบมาสำหรับการติดตั้งในชั้นวางบอร์ด Innovation Series ขั้วต่อแบ็คเพลน P1 และ P2) ซึ่งเชื่อมต่อกับบอร์ดแบ็คเพลนชุดควบคุม CABP

การติดตั้งตัวเชื่อมต่อ: ขั้วต่อ PF BK1, ขั้วต่อ PF BK2, ขั้วต่อ PSRC และขั้วต่ออื่นๆ ที่เกี่ยวข้องได้รับการติดตั้งลงในสล็อตหรือพอร์ตที่เกี่ยวข้องตามเครื่องหมายและคำแนะนำ

การเชื่อมต่อสายเคเบิล: ใช้สายสัญญาณอินพุตและเอาต์พุตเพื่อเชื่อมต่อขั้วต่ออุปกรณ์ตามแผนผังสายไฟและคำแนะนำในการเชื่อมต่อในคู่มือผลิตภัณฑ์ สายเคเบิลที่เพียงพอช่วยให้แน่ใจว่าการเชื่อมต่อนั้นแม่นยำ เพื่อไม่ให้คุณส่งสัญญาณรบกวนหรือขาดการเชื่อมต่อ

ช่วงการสมัคร

การควบคุมกังหันก๊าซและไอน้ำ:GE IS200BICIH1ADB เป็นส่วนพื้นฐานของระบบควบคุมกังหัน GE Mark VI ที่ได้รับการออกแบบมาอย่างชัดเจนเพื่อควบคุม ปกป้อง และตรวจสอบระบบกังหันก๊าซและไอน้ำอุตสาหกรรม

อุตสาหกรรมการผลิตไฟฟ้า: ในอุตสาหกรรมการผลิตไฟฟ้า GE IS200BICIH1ADB ถูกนำมาใช้กันอย่างแพร่หลายในโรงไฟฟ้ากังหันก๊าซและไอน้ำ เพื่อให้มั่นใจถึงการทำงานของกังหันที่ปลอดภัยและมีประสิทธิภาพ และความเสถียรของการผลิตไฟฟ้า

การแก้ไขปัญหา

ไม่มีการสื่อสารหรือข้อมูลสูญหาย:ตรวจสอบให้แน่ใจว่าการเชื่อมต่อสายไฟและสายเคเบิลอนุกรมและสายอีเธอร์เน็ตทั้งหมดเสียบแน่นดี ตรวจสอบให้แน่ใจว่าการตั้งค่าโปรโตคอลการสื่อสาร (ที่อยู่ IP อัตรารับส่งข้อมูล ฯลฯ) ได้รับการกำหนดค่าอย่างเหมาะสม ดำเนินการวินิจฉัยเครือข่าย หรือตรวจสอบการสื่อสาร

การส่งข้อมูลผิดพลาด:ตรวจสอบพอร์ตการสื่อสารแบบอนุกรมและ/หรือพอร์ตอีเทอร์เน็ตเสื่อมลง สายเคเบิลทั้งหมดต้องมีการป้องกันอย่างเหมาะสมเพื่อกำจัด EMI หากจำเป็น ให้เปลี่ยนการกำหนดค่าบอร์ดโดยใช้ซอฟต์แวร์ ToolboxST

โมดูลไม่เปิดเครื่อง: ตรวจสอบว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟอยู่ในช่วงที่ต้องการ (18 V ถึง 32 V DC) ตรวจสอบสายไฟและขั้วต่อว่ามีความเสียหายหรือการเชื่อมต่อหลวมหรือไม่ ติดตั้งฟิวส์หรือส่วนประกอบใหม่หากชำรุด

การแจ้งเตือนการวินิจฉัย: วิเคราะห์ข้อผิดพลาดหรือรหัสข้อผิดพลาดโดยใช้เครื่องมือวินิจฉัยในตัว หากมีปัญหาด้านฮาร์ดแวร์ ให้เปลี่ยนส่วนประกอบฮาร์ดแวร์หรือสายเคเบิลตามความจำเป็น ตรวจสอบว่าการตั้งค่าการสื่อสารตรงกับวิธีการตั้งค่าเครือข่าย
