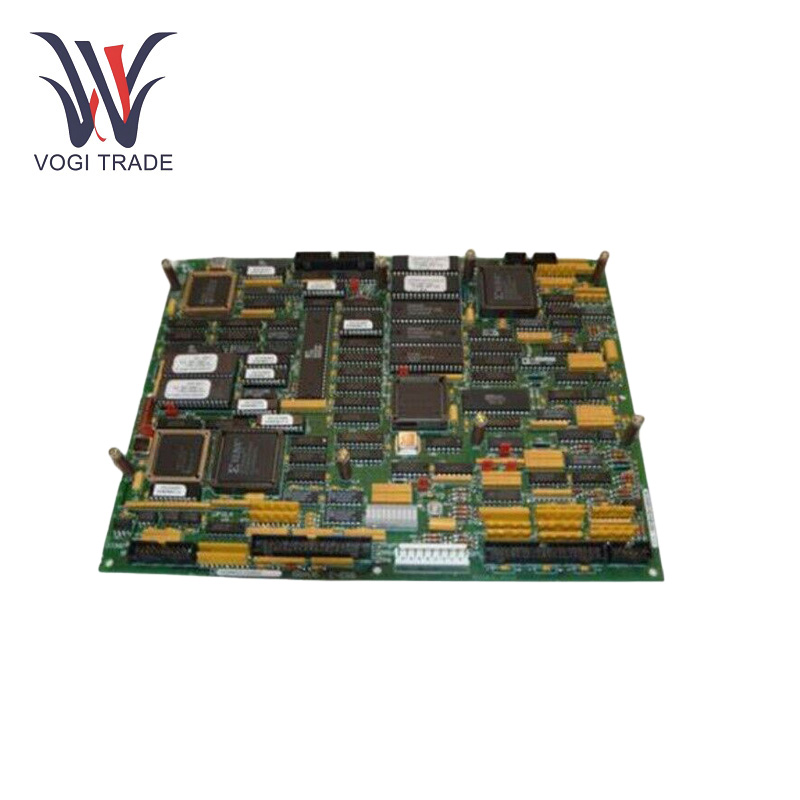

จีอี IS200BICIH1ACA

พารามิเตอร์การทำงาน

พาวเวอร์ซัพพลาย: 5V กระแสตรง

รีเลย์: การ์ดประกอบด้วยรีเลย์สามตัวที่สามารถใช้เพื่อจัดการสัญญาณควบคุมหรือการวินิจฉัย

ตัวชี้วัด: ไฟ LED "IMOK" สีเขียวบนแผงด้านหน้าแสดงสถานะการทำงานของการ์ด

ความไวอินพุต/เอาต์พุต: กำหนดค่าได้สำหรับสัญญาณแรงดันไฟฟ้า (VIN) หรือ 4-20 mA

ช่วงอุณหภูมิในการทำงาน: -15°C ถึง +55°C

ระดับการป้องกัน: มีออนบอร์ดพร้อมเฟิร์มแวร์ที่โหลดไว้ล่วงหน้าจากโรงงาน

คุณสมบัติผลิตภัณฑ์

อินเตอร์เฟซการสื่อสาร: RS-232C การสื่อสารสำหรับระบบควบคุม Mark VI การควบคุม Mark VI สามารถสื่อสารกับระบบขับเคลื่อน ตัวควบคุมภายนอก และคอมพิวเตอร์ส่วนบุคคล

การควบคุมรีเลย์: การรวมรีเลย์ 3 ตัวบนการ์ดช่วยให้ผู้ใช้สามารถควบคุมระบบต่อพ่วงหรือสัญญาณเตือนทริกเกอร์ และเพิ่มการควบคุมการปฏิบัติงานของระบบกังหันได้อีก

เทอร์มินอลบล็อค 24 จุด: การ์ด GE IS200BICIH1ACA มีแผงขั้วต่อ 24 จุดเพื่อรองรับการเดินสายภาคสนามของสัญญาณอินพุตและเอาต์พุต แผงขั้วต่อได้รับการออกแบบให้เปลี่ยนได้ภาคสนาม และรองรับการใช้สายไฟขนาด 2-3 มม.² และฉนวน 300 โวลต์ แผงขั้วต่อให้การเชื่อมต่อที่เชื่อถือได้สำหรับอุปกรณ์และระบบภายนอก

ถอดปลั๊กความสามารถ:แผงขั้วต่อชนิดกั้นได้รับการออกแบบเพื่อให้บำรุงรักษาภาคสนามได้ง่ายและสามารถถอดปลั๊กได้ เพื่อช่วยในการติดตั้งและแก้ไขปัญหา

เข้ากันได้กับการกำหนดค่า Simplex และ TMR: การ์ด GE IS200BICIH1ACA ขึ้นชื่อในเรื่องการรองรับการกำหนดค่าทั้งแบบซิมเพล็กซ์และ TMR ทำให้เหมาะสำหรับการตั้งค่าการควบคุมกังหันต่างๆ ที่ต้องการความพร้อมใช้งานและความซ้ำซ้อนในระดับสูง

Bอ๊ากบูรณาการเครื่องบิน:องค์ประกอบทั้งหมดเหล่านี้มีส่วนช่วยในการทำงานของการ์ด แต่สิ่งสำคัญที่สุดคือการรวมแบ็คเพลน ซึ่งการ์ดสามารถเชื่อมต่อกับส่วนประกอบอินเทอร์เฟซหลักของระบบผ่านตัวเชื่อมต่อสองตัวที่อยู่ด้านหลังของการ์ด ขั้วต่อเหล่านี้เสียบเข้าไปในช่องเสียบการ์ดของแบ็คเพลนและให้การเชื่อมต่อที่ปลอดภัยภายในระบบควบคุมกังหัน

หน่วยความจำและเฟิร์มแวร์พร้อมเฟิร์มแวร์ที่ติดตั้งไว้ล่วงหน้า: GE IS200BICIH1ACA มีเฟิร์มแวร์ฝังตัวที่เก็บเฟิร์มแวร์ที่ติดตั้งไว้ล่วงหน้าจากโรงงาน เฟิร์มแวร์นี้ใช้เพื่อรองรับการ์ดที่ใช้ในระบบควบคุมกังหัน Mark VI โดยเฉพาะ ดังนั้นจึงไม่ควรตั้งโปรแกรมซ้ำหรือถอดออก หากชำรุดจะต้องเปลี่ยนการ์ดทั้งหมด

การติดตั้ง

การติดตั้ง: การ์ดมีขั้วต่อสองตัวที่เลื่อนเข้าไปในช่องเสียบการ์ดบนแบ็คเพลนระบบที่ด้านหลังของการ์ด การติดตั้งนี้จะรับประกันการเชื่อมต่อที่เสถียรกับระบบควบคุม

เปิดเครื่อง:GE IS200BICIH1ACA ต้องเชื่อมต่อกับแหล่งจ่ายไฟ 5V DC

เทอร์มินัลภาคสนาม: การ์ดรวมแผงขั้วต่อ 24 จุดสำหรับการเดินสายภาคสนามเพื่ออำนวยความสะดวกในการใช้งานอินพุต/เอาท์พุตภาคสนามต่างๆ

Coการกำหนดค่า: ควรตั้งค่าสวิตช์จัมเปอร์ไปที่อินพุต/เอาต์พุตที่จำเป็น (เพื่อรวม: แรงดันไฟฟ้าหรือ 4-20 mA)

ช่วงการใช้งาน

Pแลนท์พาวรุ่นอาร์n: ระบบควบคุมกังหัน (แก๊สและไอน้ำ) ซึ่งต้องการการสื่อสารระบบควบคุมกับอุปกรณ์ภายนอกอย่างราบรื่น

การควบคุมกระบวนการ: GE IS200BICIH1ACA ในภาคอุตสาหกรรม มีความต้องการการตรวจสอบและควบคุมแบบเรียลไทม์

พลังงาน: ระบบสำหรับการผลิตและการกระจายพลังงานที่ใช้เพื่อจัดการการทำงานของกังหันและเครื่องกำเนิดไฟฟ้า

การแก้ไขปัญหา

ตรวจสอบไฟ LED: ไฟ LED IMOK สีเขียว หากไฟ LED  IMOK ไม่ติด แสดงว่าไม่ได้จ่ายไฟให้กับการ์ดหรือการ์ดเกิดข้อผิดพลาด หากไฟ LED กะพริบหรือสีแดง อาจมีปัญหากับการสื่อสารหรือส่วนประกอบภายในของการ์ด

ตรวจสอบแหล่งจ่ายไฟ: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ 5V DC เสถียรและเชื่อมต่ออย่างถูกต้อง  ความผันผวนหรือไฟฟ้าดับจะส่งผลต่อการทำงานของการ์ด

การตรวจสอบสายไฟภาคสนาม:ตรวจสอบแผงขั้วต่อ 24 จุดเพื่อให้แน่ใจว่าไม่มีสายไฟหลวมหรือหลุดออก ตรวจสอบให้แน่ใจว่าสายไฟสอดคล้องกับการกำหนดค่าอินพุต/เอาต์พุต

ตรวจสอบการตั้งค่าจัมเปอร์:เมื่อคุณใช้อุปกรณ์เป็นครั้งแรก ให้ตรวจสอบสวิตช์จัมเปอร์อีกครั้งว่ามีการกำหนดค่าอินพุต/เอาต์พุต (สำหรับแรงดันไฟฟ้าหรือ 4-20 mA) อย่างถูกต้องหรือไม่

เปลี่ยนบอร์ด:หากส่วนประกอบหลักเหล่านี้บนการ์ดเสียหาย คุณไม่มีทางเลือกอื่นนอกจากเปลี่ยนบอร์ดทั้งหมด และคุณไม่สามารถตั้งโปรแกรมใหม่ได้
