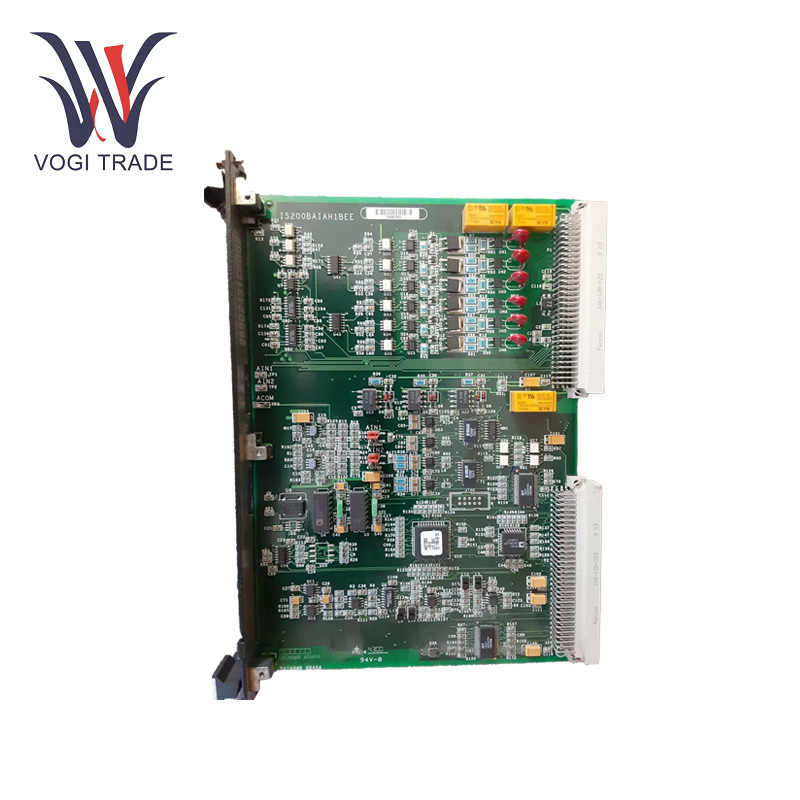

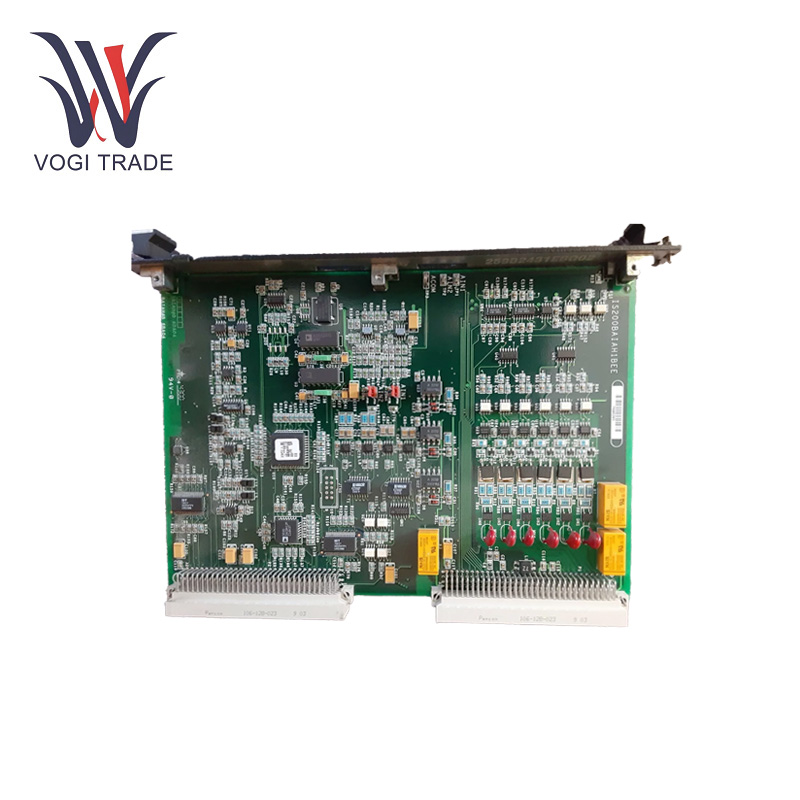

แบรนด์: GEคำอธิบาย: บอร์ดอินเตอร์เฟสแอปพลิเคชันบริดจ์เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 15ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IS200BAIAH1BEE เป็นการ์ดอินเทอร์เฟซแอปพลิเคชันบริดจ์ที่ใช้ในระบบควบคุมกังหัน GE Mark VI Series ช่วยให้การสื่อสารระหว่างระบบควบคุมและอุปกรณ์ภายนอกเช่นระบบไดรฟ์หรือคอมพิวเตอร์ผ่านอินเทอร์เฟซ RS-232C
| ผลิต |
GE |
| หมายเลขรุ่น |
IS200BAIAH1BEE |
| หมายเลขสั่งซื้อ |
IS200BAIAH1BEE |
| แคตตาล็อก |
ทำเครื่องหมายเรา |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
35 ซม.*35 ซม.*5 ซม. |
| มิติการบรรจุ |
37 ซม.*37 ซม.*7 ซม. |
| น้ำหนัก |
1.2 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ประเภทอินพุต: RS-232C Interface การสื่อสารแบบอนุกรมมาตรฐานรองรับการส่งข้อมูลแบบสองทิศทาง
การกำหนดค่าอินเตอร์เฟส: ติดตั้งตัวเชื่อมต่อ JTAG 1 ตัว, จัมเปอร์ 5 ตัว, รีเลย์ 3 ตัวและหม้อแปลง 2 ตัว
โมดูลจัดเก็บข้อมูล: EEPROM ที่ตั้งโปรแกรมไว้ล่วงหน้าในตัวเฟิร์มแวร์ติดตั้งไว้ล่วงหน้าโดยโรงงาน

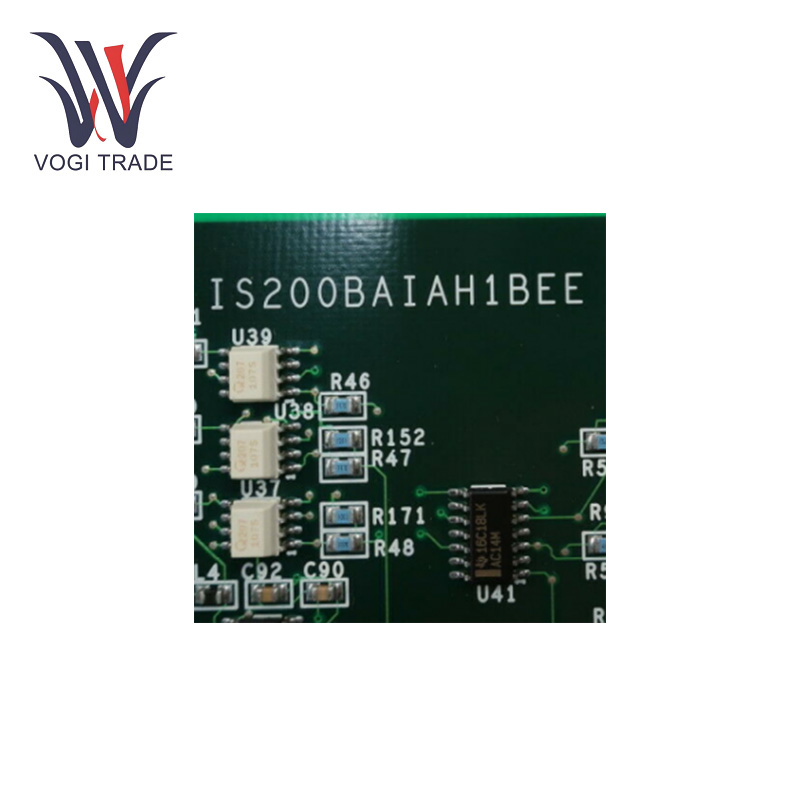

ข้อมูลจำเพาะทางกายภาพ: ออนบอร์ด 6 ทรานซิสเตอร์ 6 ไดโอด, วงจรรวม 50+ และตัวต้านทาน/ตัวเก็บประจุหลายร้อยตัว; Backplane มีตัวเชื่อมต่อคู่สำหรับแร็ค backplane slot docking
ข้อกำหนดการติดตั้ง: สามารถติดตั้งในแนวตั้งได้ในสล็อต 1 ของชุดชั้นวางการ์ดควบคุมเฉพาะ
การบ่งชี้สถานะ: แผงควบคุมติดตั้งตัวบ่งชี้สถานะการทำงานของ IMOK LED
ความสามารถในการปรับตัวด้านสิ่งแวดล้อม: ช่วงอุณหภูมิการทำงาน -20 ℃ถึง 60 ℃ความชื้น 5%-95%
คุณสมบัติการใช้งาน
1. ฟังก์ชั่นหลักเชื่อมโยง
GE IS200BAIAH1BEE ทำหน้าที่เป็นศูนย์กลางการสื่อสารระหว่างบอร์ด DSPX และอุปกรณ์ภายนอก มันเชื่อมต่อคีย์บอร์ดไดรเวอร์หรือพีซีผ่านโปรโตคอล RS-232C อย่างราบรื่นเพื่อให้ได้การส่งผ่านคำแนะนำการควบคุมอุตสาหกรรมแบบเรียลไทม์และการตรวจสอบระบบช่วยปรับปรุงประสิทธิภาพการทำงานร่วมกันของข้อมูลอย่างมาก
2. ความมั่นคงของเฟิร์มแวร์และการออกแบบที่ติดตั้งไว้ล่วงหน้า
โมดูลดังกล่าวติดตั้ง EEPROM พร้อมเฟิร์มแวร์ที่ติดตั้งจากโรงงานเพื่อกำจัดความเสี่ยงของการเกิดความผิดพลาดของผู้ใช้ หากโมดูลจัดเก็บข้อมูลเสียหาย GE IS200BAIAH1BEE จะต้องถูกแทนที่โดยรวมเพื่อให้แน่ใจว่าความน่าเชื่อถือในระยะยาวของระบบ
3. การติดตั้งพิเศษและการป้องกันฮาร์ดแวร์
GE IS200BAIAH1BEE ถูก จำกัด อย่างเคร่งครัดในการติดตั้งในสล็อต 1 รวมกับการออกแบบการต่อต้าน misinsertion ของตัวเชื่อมต่อคู่ backplane เพื่อหลีกเลี่ยงความล้มเหลวของฮาร์ดแวร์ที่เกิดจากสล็อตที่ไม่ตรงกันและรักษาความสมบูรณ์ของระบบ
4. กลไกการตรวจสอบสถานะเรียลไทม์
ผ่านตัวบ่งชี้ LED IMOK LED เจ้าหน้าที่ปฏิบัติการและการบำรุงรักษาสามารถตัดสินสถานะการทำงานของ GE IS200BAIAH1BEE ได้อย่างสังหรณ์ใจตอบสนองต่อสถานการณ์ที่ผิดปกติอย่างรวดเร็วและลดความเสี่ยงของการหยุดทำงานของระบบ
สถานการณ์แอปพลิเคชัน
ระบบควบคุมกังหันก๊าซ/ไอน้ำ: ในฐานะโมดูลอินเทอร์เฟซการสื่อสารในซีรี่ส์ Mark VI มันประสานการแลกเปลี่ยนข้อมูลระหว่างบอร์ด DSPX และเทอร์มินัลปฏิบัติการ
ตู้ควบคุมระบบอัตโนมัติอุตสาหกรรม: รวมอยู่ในตู้ PLC หรือ DCS เพื่อใช้การออกคำสั่งควบคุมและข้อเสนอแนะสถานะอุปกรณ์
สถานการณ์ความน่าเชื่อถือสูงและปิโตรเคมี: ใช้ในโหนดควบคุมกระบวนการสำคัญเช่นโรงไฟฟ้าและโรงกลั่นที่ต้องการความมั่นคงในการสื่อสารที่เข้มงวด
