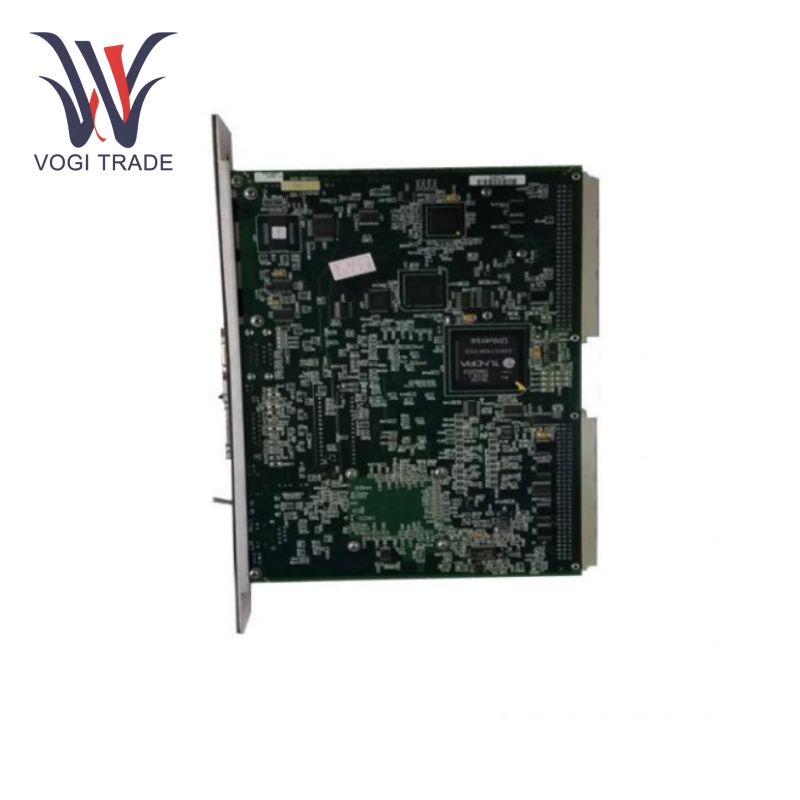

ยี่ห้อ: GEคำอธิบาย: โมดูลจ่ายไฟสภาพ：ใหม่ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง:5เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IC698PSA100 เป็นโมดูลพลังงานประสิทธิภาพสูงที่มีคุณสมบัติทางไฟฟ้าที่ยอดเยี่ยมและฟังก์ชันที่หลากหลาย ให้เอาต์พุตกำลังที่เสถียรและเชื่อถือได้ และมีคุณลักษณะของการป้องกันแรงดันไฟเกินและกระแสเกิน การแสดงสถานะ และการกำหนดค่าที่ง่ายดาย
| ผลิต |
จีอี |
| หมายเลขรุ่น |
ไอซี698PSA100 |
| หมายเลขการสั่งซื้อ |
ไอซี698PSA100 |
| แคตตาล็อก |
ระบบ PAC RX3i |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8473309000 |
| มิติ |
17.8*5.5*3ซม |
| มิติการบรรจุ |
21*8*5ซม |
| น้ำหนัก |
0.35กก |
พารามิเตอร์การใช้งาน
ช่วงแรงดันไฟฟ้าขาเข้า: ช่วงแรงดันไฟฟ้าอินพุต AC คือ 85 ถึง 264 VAC แรงดันไฟฟ้าปกติคือ 120/240 VAC และความถี่คือ 47 ถึง 63 Hz นอกจากนี้ยังยอมรับช่วงแรงดันไฟฟ้าอินพุต DC 100-150 VDC โดยมีแรงดันไฟฟ้าปกติ 125 VDC
กำลังไฟฟ้าเข้า: กำลังไฟฟ้าเข้าที่กำหนดคือ 125 วัตต์ และกำลังไฟพิกัดสูงสุดคือ 150 วัตต์ แรงดันขาออกและกระแส-ให้แรงดันไฟฟ้าขาออกสามแบบต่อไปนี้: 5.1 VDC, 0-20 แอมป์; +12 VDC, 0-2 แอมป์; -12 โวลท์ดีซี 0-1 แอมป์ กำลังขับรวมสูงสุดของเอาท์พุตทั้ง 3 เอาท์พุตคือ 100 วัตต์
เวลาเริ่มต้นและเวลาพัก: เวลาเริ่มต้นอย่างน้อย 15 มิลลิวินาที โดยที่โมดูลนี้ไม่รบกวนเอาต์พุต DC เมื่อปิดไฟ DC เวลาพักอย่างน้อย 5 มิลลิวินาที
การแยกตัวและตัวประกอบกำลัง: อัตราการแยกไฟฟ้าที่ 1500 VDC โดยมีตัวประกอบกำลัง 0.99 นาที
อุณหภูมิในการทำงาน: ช่วงอุณหภูมิในการทำงานคือ 0 ถึง 60 องศาเซลเซียส และได้รับการรับรองสำหรับการใช้งานในสภาพแวดล้อม Class 1, Division 2
ฟังก์ชั่นผลิตภัณฑ์
ฟังก์ชั่นพลังงาน: ฟังก์ชันหลักของ GE IC698PSA100 คือการจ่ายพลังงานให้กับส่วนประกอบที่ประกอบเป็น PACSystem RX7i ที่เชื่อมต่ออยู่ในลักษณะที่มีข้อผิดพลาดคงที่ โดยให้แรงดันไฟฟ้ากระแสตรงที่เหมาะสมสำหรับการทำงานของโมดูลอื่นๆ รวมถึง CPU, โมดูล I/O และโมดูลการสื่อสาร
การส่งสัญญาณ: GE IC698PSA100 ส่งสัญญาณระดับลอจิกทั้งหมดไปยังโมดูลอื่นๆ ผ่านแบ็คเพลนของระบบ ช่วยให้สามารถสื่อสารและแลกเปลี่ยนข้อมูลระหว่างส่วนประกอบเหล่านี้ได้
ฟังก์ชั่นการป้องกัน: GE IC698PSA100 ให้การป้องกันแรงดันไฟเกินและกระแสไฟเกินแบบแอคทีฟ เช่น มีการป้องกันแรงดันไฟเกิน +5 VDC ในช่วง 5.7 ถึง 6.7 โวลต์ กระแสจำกัด 21A ที่เอาต์พุต +5 VDC, 2.5A ที่เอาต์พุต +12 VDC และ 3.5A ที่เอาต์พุต -12 VDC ทำให้มั่นใจได้ว่าอุปกรณ์ ได้รับการปกป้องจากความเสียหายในกรณีไฟฟ้าขัดข้อง
บ่งชี้สถานะ: ไฟ LED ของฟิลด์ปกติ, เอาท์พุตปกติ, อุณหภูมิสูงเกินเป็นตัวบ่งชี้ที่แจ้งให้ผู้ปฏิบัติงานทราบถึงสภาวะปัจจุบันของระบบไฟฟ้าและสถานะของระบบ ทำให้สามารถวินิจฉัยและแก้ไขปัญหาได้อย่างรวดเร็ว
สลับฟังก์ชัน: สวิตช์ที่อยู่ด้านหน้าเป็นอุปกรณ์ในการถอดหรือเปิดใช้งานเอาต์พุตช่องสัญญาณโดยไม่รบกวนอินพุตสายไฟ AC ทำให้มีความยืดหยุ่นในการกำหนดค่าและบำรุงรักษาระบบ
การใช้งานผลิตภัณฑ์
การผลิต: GE IC698PSA100 ขับเคลื่อนระบบควบคุมของสายการผลิต เช่น สายการผลิต ศูนย์เครื่องจักรกล หรือเซลล์ทำงานของหุ่นยนต์ เหล่านี้เป็นแหล่งจ่ายไฟที่ทนทานและเชื่อถือได้ซึ่งใช้เพื่อช่วยควบคุมหรือระบบ PLC เซ็นเซอร์ แอคชูเอเตอร์ และอุปกรณ์อัตโนมัติต่างๆ เพื่อปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์
อุตสาหกรรมกระบวนการ: GE IC698PSA100 เป็นองค์ประกอบสำคัญของระบบควบคุมแบบกระจายสำหรับการใช้งานด้านเคมี ยา และการแปรรูปอาหาร โดยพื้นฐานแล้วสิ่งนี้จะขับเคลื่อนตัวควบคุม การ์ดอินพุต/เอาท์พุต และอุปกรณ์ภาคสนามอื่นๆ เพื่อตรวจสอบและควบคุมอุณหภูมิ ความดัน การไหล และระดับระหว่างการทำงานของกระบวนการเหล่านี้ เพื่อให้มั่นใจถึงความเสถียรและความปลอดภัยในกระบวนการผลิต ขณะเดียวกันก็เป็นไปตามข้อกำหนดด้านคุณภาพและกฎระเบียบที่เข้มงวด
การผลิตไฟฟ้า: GE IC698PSA100 จ่ายไฟให้ระบบควบคุมของเครื่องกำเนิดไฟฟ้า หม้อแปลง และอุปกรณ์ไฟฟ้าบางชนิด โดยจ่ายไฟ DC ที่จำเป็นให้กับรีเลย์ เครื่องมือวัด และอุปกรณ์ควบคุมอื่นๆ ที่มีกำลังเพียงพอเพื่อให้สามารถตรวจสอบกระบวนการผลิตไฟฟ้าได้โดยปราศจากปัญหา จึงเป็นการปรับเสถียรภาพและความน่าเชื่อถือของระบบไฟฟ้าให้เหมาะสม อาคารอัจฉริยะ: ขับเคลื่อนระบบการจัดการอาคาร รวมถึงการควบคุม HVAC การควบคุมแสงสว่าง และการควบคุมการเข้าถึง ซึ่งจะช่วยลดการใช้พลังงาน รับประกันความสะดวกสบายของผู้อยู่อาศัย และปรับปรุงความปลอดภัยของอาคาร
