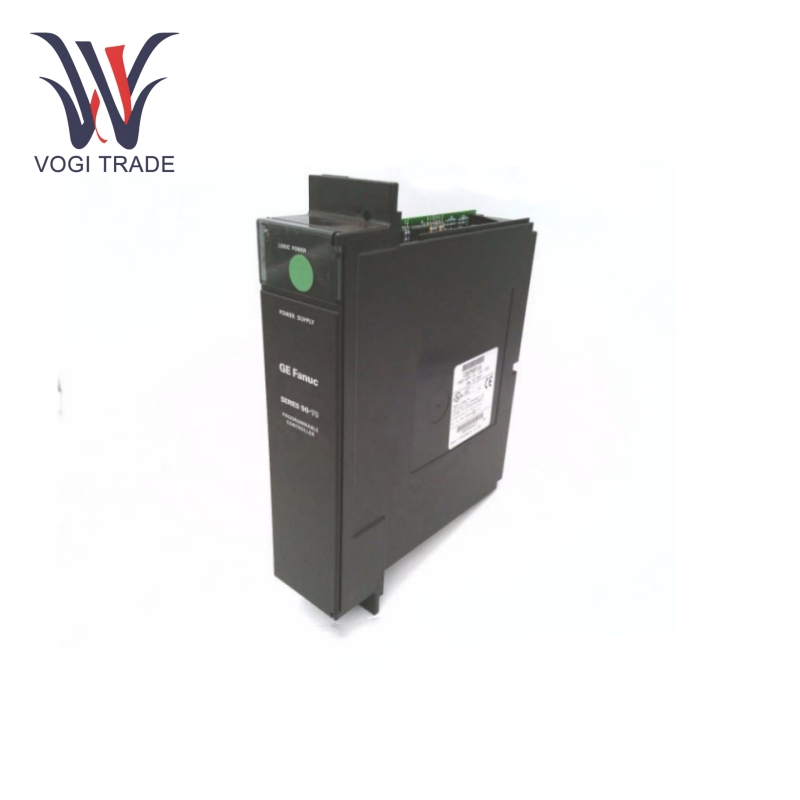

จีอี ไอซี697PWR722

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าขาเข้า: แรงดันไฟฟ้าอินพุตที่กำหนดของ GE IC697PWR722 คือ 24 VDC และช่วงแรงดันไฟฟ้าอินพุตคือ +21 VDC ถึง +32 VDC ช่วงแรงดันไฟฟ้าอินพุตที่กว้างทำให้การเลือกแหล่งจ่ายไฟมีความยืดหยุ่นมากขึ้น ขณะเดียวกันก็รับประกันการทำงานที่เสถียรภายในขีดจำกัดของความผันผวนของแรงดันไฟฟ้าของกริดสาธารณะ

กำลังขับและแรงดันไฟฟ้า: ที่กำลังไฟเอาต์พุตอินพุต 90 วัตต์ โมดูลจะมีแรงดันไฟฟ้าเอาต์พุต DC แบบควบคุมสามแรงดัน: +5 VDC @16.5 แอมป์, +12 VDC @1.5 แอมป์, -12 VDC @1.0 แอมป์ แรงดันไฟฟ้าเอาท์พุตจำนวนมากดังกล่าวสามารถตอบสนองความต้องการพลังงานของส่วนประกอบหรือวงจรต่างๆ ในระบบควบคุมอุตสาหกรรมไปพร้อมๆ กัน

การใช้พลังงาน: ที่โหลดเต็ม กำลังอินพุตจะเท่ากับ 156 โวลต์ ซึ่งหมายความว่าประสิทธิภาพการแปลงพลังงานจะสัมพันธ์กับปริมาณที่ดึงมาจากแหล่งอินพุตเพื่อสร้างกำลังเอาต์พุตที่ต้องการ

คุณสมบัติผลิตภัณฑ์

ระบบควบคุมแหล่งจ่ายไฟ: อุปกรณ์นี้เป็นโมดูลจ่ายไฟที่เชื่อถือได้มากสำหรับ PLC GE Fanuc 90-70 Series และส่วนประกอบควบคุมอื่นๆ ที่เกี่ยวข้อง โดยให้แหล่งจ่ายไฟ DC ที่เสถียรและสม่ำเสมอเพื่อให้แน่ใจว่าอุปกรณ์เหล่านี้ทำงานได้อย่างถูกต้อง โดยหลีกเลี่ยงการรบกวน เช่น ไฟกระชากหรือไฟฟ้าดับ ซึ่งอาจทำให้ประสิทธิภาพของระบบควบคุมลดลง

การป้องกันกระแสเกินและแรงดันไฟฟ้าเกิน: IC697PWR722 มีการป้องกันกระแสไฟเกินลัดวงจรแบบอิเล็กทรอนิกส์บนเอาต์พุตทั้งหมด ดังนั้นจึงป้องกันส่วนประกอบที่เชื่อมต่อจากความเสียหายเนื่องจากกระแสไฟเกิน นอกจากนี้ยังช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์จากสภาวะแรงดันไฟฟ้าเกิน ทำให้มั่นใจได้ว่าจะไม่เกิดความเสียหายก่อนเวลาอันควรระหว่างการใช้งาน ดังนั้นโมดูลจึงสามารถตอบสนองได้ทันทีเมื่อระดับกระแสหรือแรงดันไฟฟ้าผิดปกติเกิดขึ้น รวมถึงการจัดการข้อผิดพลาดและความปลอดภัยของอุปกรณ์

การปิดระบบลอจิก Sติดไฟal: สัญญาณลอจิกที่เข้ากันได้กับ TTL ถูกสร้างขึ้นจากโมดูลผ่านสัญญาณการปิดระบบลอจิก สามารถใช้เพื่อประสานลำดับการปิดระบบหรือการเริ่มต้นระบบของส่วนประกอบระบบ ช่วยให้ดำเนินการได้อย่างเป็นระเบียบในระหว่างการเปิดเครื่องหรือปิดเครื่อง ซึ่งจำเป็นต่อการรักษาความกว้างของกระบวนการควบคุม

ตัวเลือกการติดตั้งที่ยืดหยุ่น: สามารถติดตั้งในช่องซ้ายสุดของชั้นวางหรือใช้เป็นยูนิตแยกเดี่ยวได้ สิ่งนี้ทำให้ผู้ใช้มีความยืดหยุ่นในการติดตั้งเพื่อให้ตรงตามข้อกำหนดเฉพาะของแอปพลิเคชันและข้อจำกัดด้านพื้นที่ ความสามารถในการปรับตัวนี้ช่วยให้มีการกำหนดค่าการออกแบบตู้ควบคุมทางอุตสาหกรรมได้หลากหลาย

ขอบเขตการสมัคร

ระบบอัตโนมัติทางอุตสาหกรรม: IC697PWR722 ใช้กันอย่างแพร่หลายในระบบอัตโนมัติทางอุตสาหกรรม เช่น โรงงานผลิต เพื่อจ่ายพลังงานให้กับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) โมดูลอินพุต-เอาต์พุต (I/O) เซ็นเซอร์วัดแสง และอุปกรณ์ควบคุมอื่นๆ ด้วยแหล่งจ่ายไฟที่เสถียร ช่วยให้สายการผลิตอัตโนมัติทำงานได้อย่างราบรื่น จึงช่วยปรับปรุงประสิทธิภาพการผลิตการบริการและปรับปรุงคุณภาพของผลิตภัณฑ์

การควบคุมกระบวนการ: ในอุตสาหกรรมเคมี ยา และการแปรรูปอาหาร การควบคุมกระบวนการที่เข้มงวดเป็นสิ่งสำคัญ และ IC697PWR722 ขับเคลื่อนระบบควบคุมสำหรับการตรวจสอบและควบคุมพารามิเตอร์ เช่น อุณหภูมิ ความดัน และการไหล ด้วยกำลังขับที่สม่ำเสมอและเชื่อถือได้ ผลิตภัณฑ์จึงรับประกันการควบคุมลูปที่เสถียรและแม่นยำ เพื่อคุณภาพของผลิตภัณฑ์ที่สอดคล้องกันและการทำงานที่ปลอดภัย

การควบคุมเครื่องมือกล: โมดูลจ่ายไฟนี้ใช้ในการผลิตเครื่องมือกล CNC เครื่องกัด และเครื่องกลึง เพื่อให้พลังงานที่จำเป็นสำหรับอุปกรณ์ควบคุมอิเล็กทรอนิกส์ที่ใช้กันทั่วไปในเครื่องมือกลเหล่านี้ ช่วยให้สามารถเคลื่อนย้ายเครื่องมือ ความเร็วแกนหมุน และฟังก์ชันต่างๆ ของชิ้นส่วนเครื่องจักรได้อย่างแม่นยำด้วยความแม่นยำสูง

ระบบอัตโนมัติในอาคาร: ในระบบการจัดการอาคารใดๆ สามารถใช้เพื่อจ่ายไฟที่จำเป็นในการควบคุมระบบ HVAC ระบบควบคุมแสงสว่าง และระบบควบคุมการเข้าออก สร้างสภาพแวดล้อมการทำงานที่สะดวกสบาย ประหยัดพลังงาน และเชื่อถือได้สูงสำหรับฟังก์ชันระบบอัตโนมัติในอาคารอื่นๆ
