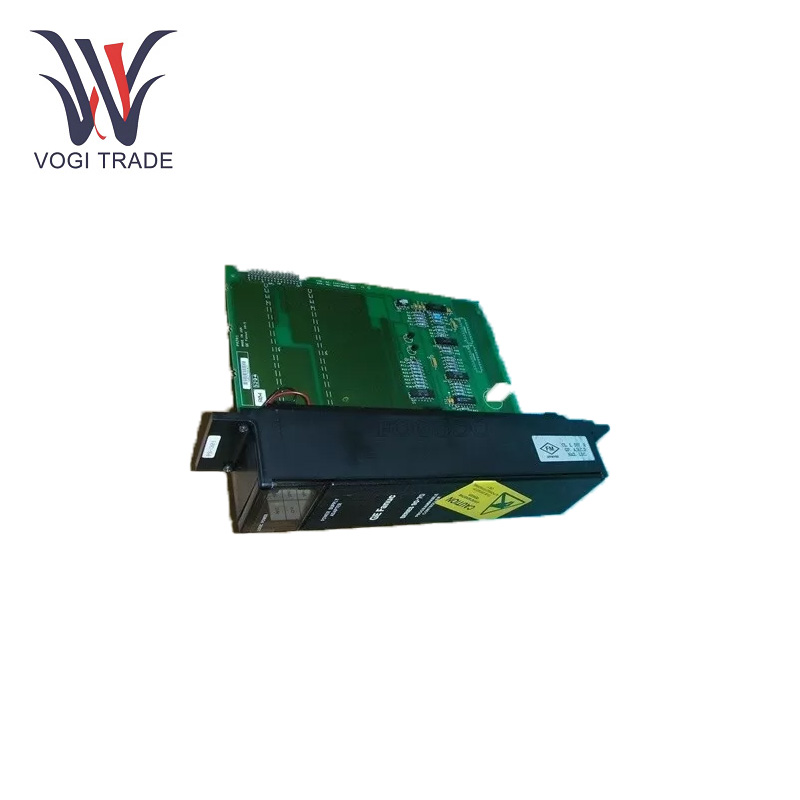

ยี่ห้อ: GEคำอธิบาย: โมดูลอะแดปเตอร์จ่ายไฟสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 13เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IC697PWR720 เป็นอะแดปเตอร์จ่ายไฟที่ออกแบบมาสำหรับระบบ PLC ซีรีส์ 90-70 ให้แรงดันเอาต์พุตแบบควบคุมที่ +5 VDC, +12 VDC และ -12 VDC จากอินพุต 24 VDC ช่วยให้แน่ใจว่ามีการกระจายพลังงานอย่างเหมาะสมไปยังแบ็คเพลนของ PLC และโมดูลที่เชื่อมต่อ
| ผลิต |
จีอี |
| หมายเลขรุ่น |
ไอซี697PWR720 |
| หมายเลขการสั่งซื้อ |
ไอซี697PWR720 |
| แคตตาล็อก |
90-70 |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
13ซม.x 7ซม.x 4.5ซม |
| มิติการบรรจุ |
15ซม.x9ซม.x7ซม |
| น้ำหนัก |
0.8กก |
แรงดันไฟฟ้าขาเข้า:กำหนด 24 VDC
พิสัย: +21 VDC ถึง +32 VDC
แรงดันขาออก: +5 VDC (ควบคุม) +12 VDC (ควบคุม) -12 VDC (ควบคุม)
การจัดการพลังงาน:กำลังไฟฟ้าเข้าสูงสุด: 156 วัตต์
กำลังขับ: 90 วัตต์
อินพุตปัจจุบัน:ดึงกระแสประมาณ 6.5 A จากแหล่งอินพุต 24 VDC
กระแสไฟขาออก: +5 VDC: 10 A (สูงสุด +12 VDC: 1 A (สูงสุด) -12 VDC: 1 A (สูงสุด)
Rไอพีเปิ้ลและนอยส์:+5 VDC เอาท์พุต: <50 mV จากจุดสูงสุดถึงจุดสูงสุด
เอาต์พุต +12 VDC และ -12 VDC: <100 mV จากจุดสูงสุดถึงจุดสูงสุด
คุณสมบัติผลิตภัณฑ์
การป้องกันแรงดันไฟฟ้าเกิน:ป้องกันความเสียหายจากแรงดันไฟฟ้าเกินที่เกิดกับแหล่งจ่ายไฟ และโมดูลที่เชื่อมต่อโดยการบูรณาการการป้องกันแรงดันไฟฟ้าเกิน
การป้องกันการลัดวงจร: การป้องกันการลัดวงจรในตัวช่วยปกป้องแหล่งจ่ายไฟจากความเสียหายเนื่องจากการลัดวงจรในโหลดที่เชื่อมต่อ
การป้องกันกระแสเกิน: มีการป้องกันกระแสเกินในตัวสำหรับเอาต์พุตแต่ละตัว ป้องกันไม่ให้กระแสเอาต์พุตเกินค่าที่ปลอดภัยซึ่งอาจทำให้แหล่งจ่ายไฟหรือส่วนประกอบอื่น ๆ ของระบบเสียหายได้
การปิดเครื่องด้วยความร้อน:แหล่งจ่ายไฟมีระบบป้องกันความร้อนซึ่งสามารถปิดเครื่องได้เนื่องจากความร้อนสูงเกินไป
เอาต์พุตที่เสถียร: โมดูลประกอบด้วยวิธีการควบคุมแรงดันไฟฟ้าที่ได้รับการปรับปรุง GE IC697PWR720 สามารถควบคุมแรงดันไฟฟ้าเอาท์พุตได้แม้ว่าจะมีการเปลี่ยนแปลงแรงดันไฟฟ้าอินพุตหรือการเปลี่ยนแปลงโหลดก็ตาม เอาต์พุตที่สม่ำเสมอนี้มีความสำคัญสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่มีความละเอียดอ่อนซึ่งต้องการพลังงานคงที่เพื่อการทำงานที่แม่นยำ
ไฟ LED แสดงสถานะ: GE IC697PWR720 มีไฟ LED ที่ชัดเจน ที่แสดงสถานะการทำงานของแหล่งจ่ายไฟ ตัวอย่างเช่น ไฟ LED สีเขียวอาจแสดงถึงการทำงานปกติ ไฟ LED สีแดงอาจบ่งบอกถึงความผิดปกติหรือสภาวะผิดปกติบางอย่าง ซึ่งสามารถช่วยให้ช่างเทคนิคระบุสถานะการทำงานของระบบได้อย่างรวดเร็วด้วยสายตา
การติดตั้ง
การติดตั้งเครื่องกล:GE IC697PWR720 มีไว้สำหรับการติดตั้งในชั้นวางอุตสาหกรรมมาตรฐาน ประกอบด้วยจักระที่ปรับเปลี่ยนได้ รูปแบบไฟล์แร็ค และวงเล็บ ลองพิจารณาแท่งแบนสักหนึ่งหรือสองอันเพื่อช่วยดันเข้าไปจนสุด และต้องแน่ใจว่าใช้สกรูที่ถูกต้องเพื่อยึดไว้ คุณคงไม่อยากให้มันหลวมเมื่อเวลาผ่านไป ( และน่าจะเกิดจากการสั่น)
การติดตั้งระบบไฟฟ้า: เมื่อเชื่อมต่อสายไฟเข้า ให้ปฏิบัติตามแผนภาพการเดินสายไฟที่ให้มาด้วยความระมัดระวัง ใช้เกจสายไฟที่เหมาะสมเพื่อจัดการกับโหลดปัจจุบัน สำหรับการเชื่อมต่อเอาต์พุต ตรวจสอบให้แน่ใจว่าได้เชื่อมต่อขั้วที่ถูกต้องกับอุปกรณ์รับ ขอแนะนำให้ใช้เทอร์มินัลบล็อกหรือตัวเชื่อมต่อที่ให้การเชื่อมต่อที่ปลอดภัยและเชื่อถือได้
สภาพแวดล้อมการติดตั้ง: ตรวจสอบให้แน่ใจว่าได้ติดตั้งโมดูลในสภาพแวดล้อมที่มีระดับอุณหภูมิและความชื้นที่เหมาะสมซึ่งเข้ากันได้กับโมดูล โดยปกติแล้ว ควรทำงานภายในช่วงอุณหภูมิ -20° ถึง +60° และช่วงความชื้นสัมพัทธ์ 5% ถึง 95% (ไม่ควบแน่น) ห้ามใช้ในสภาพแวดล้อมที่มีก๊าซที่มีฝุ่นและมีฤทธิ์กัดกร่อน สภาพแวดล้อมที่มีสนามแม่เหล็กไฟฟ้าแรงสูง
ช่วงการสมัคร
ระบบควบคุมอุตสาหกรรม: ในโรงงาน GE IC697PWR720 ขับเคลื่อนตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ เช่น ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (PLC) โมดูลอินพุต/เอาท์พุต ส่วนประกอบควบคุม ฯลฯ ช่วยให้สายการผลิตอัตโนมัติทำงานได้อย่างราบรื่น โดยนำเสนอแหล่งพลังงานที่มั่นคง
เซลล์หุ่นยนต์และระบบอัตโนมัติ: GE IC697PWR720 ให้กำลังที่จำเป็นสำหรับแขนหุ่นยนต์ ยานพาหนะนำทางอัตโนมัติ (AGV) และระบบหุ่นยนต์อื่นๆ มีเอาต์พุตแรงดันไฟฟ้าที่เสถียรเพื่อให้ชิ้นส่วนที่เคลื่อนไหวสามารถทำงานได้อย่างแม่นยำเพื่อใช้งานเครื่องจักรเหล่านี้อย่างเหมาะสม
การประยุกต์ใช้การควบคุมกระบวนการ: ใช้ในอุตสาหกรรมต่างๆ เช่น เคมี ยา และการแปรรูปอาหารที่ต้องการการควบคุมอุปกรณ์ที่แม่นยำ โดยจ่ายพลังงานให้กับเซ็นเซอร์ แอคชูเอเตอร์ และตัวควบคุม นำกลับมาใช้ใหม่ได้ทำให้มั่นใจได้ถึงความเสถียรและความแม่นยำในกระบวนการในการผลิต
การแก้ไขปัญหา
No กำลังขับt:ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภายนอกอยู่ในช่วง +21 VDC ถึง +32 VDC ตรวจสอบการเชื่อมต่อทั้งหมดเพื่อยืนยันว่าเชื่อมต่อและกำหนดค่าอย่างถูกต้อง ตรวจสอบไฟ LED แสดงสถานะบนอะแดปเตอร์เพื่อดูสภาวะความผิดปกติ
การเปิดใช้งานการป้องกันแรงดันไฟฟ้าเกิน:หากอะแดปเตอร์มีการป้องกันแรงดันไฟฟ้าเกิน เมื่อแรงดันไฟฟ้าอินพุตเกินช่วงที่กำหนด อินพุตที่อยู่นอกช่วงจะปิดเอาต์พุต ทดสอบบอร์ดเครื่องสร้างไอ— ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าที่ใช้กับอินพุตอยู่ภายในขีดจำกัดที่อนุญาต และหากมีสภาวะแรงดันไฟฟ้าเกิน ให้ปรับให้เป็นปกติก่อน แล้วจึงรีเซ็ตระบบ
การกระจายพลังงานไม่เพียงพอ:ตรวจสอบให้แน่ใจว่าความต้องการพลังงานรวมของโมดูลที่เชื่อมต่อไม่เกินความสามารถในการจ่ายไฟของอะแดปเตอร์ ตรวจสอบโมดูลที่เชื่อมต่ออยู่เพื่อดูการลัดวงจรหรือข้อผิดพลาดใดๆ ที่อาจทำให้เกิดการดึงกระแสไฟสูง
