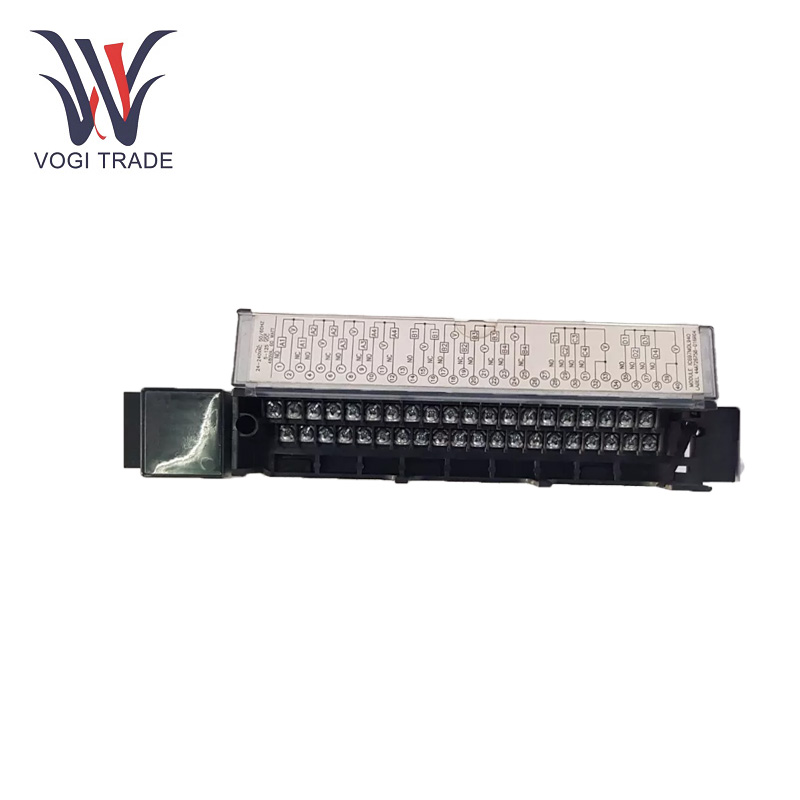

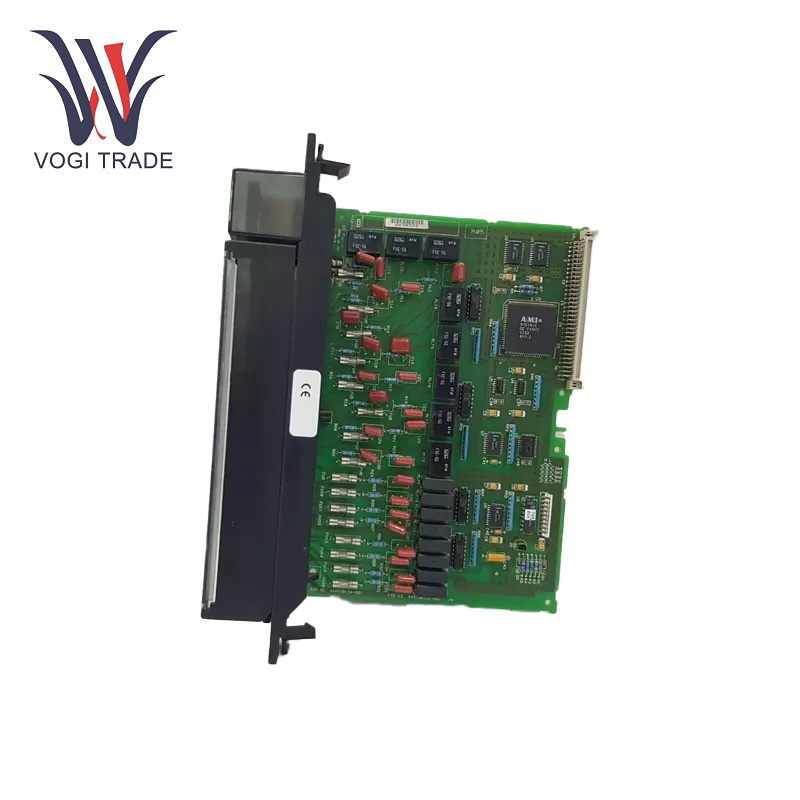

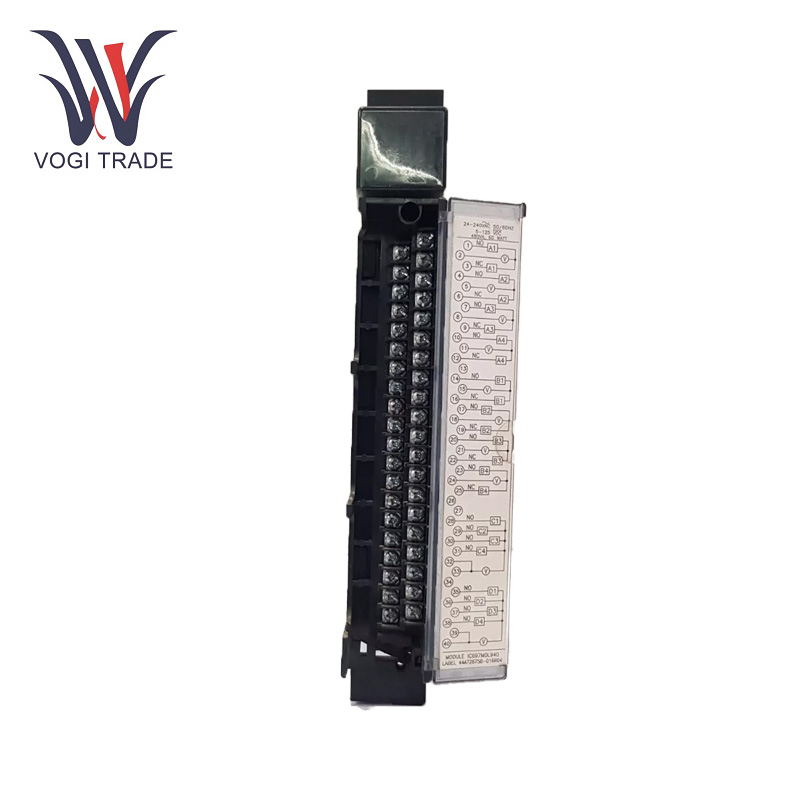

จีอี ไอซี697MDL940

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 120/240 VAC หรือ 5/24/125 VDC

จำนวนเอาท์พุต: 16 เอาต์พุต ประกอบด้วยรีเลย์ Form C (SPDT) 8 ตัวแบบแยก และรีเลย์ Form A (SPST) 8 ตัว

กระแสโหลดสูงสุด:

2 แอมป์ต่อจุดที่ 120/240 VAC หรือ 24 VDC

0.2 แอมป์ต่อจุดที่ 125 VDC

การใช้พลังงาน: ดึงกระแสไฟ 750 mA จากบัส 5V บนแบ็คเพลน

การสลับความถี่: สูงสุด 20 รอบต่อนาทีสำหรับโหลดแบบเหนี่ยวนำ

โหลดขั้นต่ำ: 10 mA เพื่อให้มั่นใจในการทำงานที่เชื่อถือได้

Iคำอธิษฐานแรงดันไอออน: 1500 โวลต์ระหว่างฝั่งสนามและฝั่งลอจิก ให้การแยกสัญญาณที่แข็งแกร่ง

คุณสมบัติผลิตภัณฑ์

เอาท์พุทรีเลย์: เอาต์พุตรีเลย์แบบฟอร์ม C 8 รูปแบบ และ A 8 รูปแบบ สำหรับการควบคุมอุปกรณ์ภาคสนามที่หลากหลาย

การป้องกัน: วงจรเอาท์พุตที่ติดตั้งวงจร RC snubber ทนต่อแรงกระแทก ไฟแฟลชต่อจุดถูกรวมไว้เป็นองค์ประกอบป้องกันกระแสเกิน

ไม่จำเป็นต้องใช้พลังงานภายนอก: ขับเคลื่อนโดยโมดูลเท่านั้น ไม่จำเป็นต้องใช้พลังงานจากภายนอก

การดำเนินงานเกี่ยวกับสัญญาณความเร็วสูง: GE IC697MDL940 ได้รับการพัฒนาให้รับรู้สัญญาณดิจิตอลและอนาล็อกจำนวนมากได้ทันที ในการตั้งค่าระบบอัตโนมัติทางอุตสาหกรรมที่ซับซ้อน เซ็นเซอร์และแอคทูเอเตอร์หลายตัวมักจำเป็นต้องสื่อสารไปมา สามารถรับสัญญาณจากอุปกรณ์ต่างๆ และเปลี่ยนให้เป็นคำสั่งการปฏิบัติงานได้

การกำหนดค่า I/O อเนกประสงค์: ช่องอินพุตและเอาต์พุตสามารถปรับได้ ผู้ใช้สามารถแก้ไขการกำหนดค่าได้ตามความต้องการของแอปพลิเคชัน GE IC697MDL940 มอบความยืดหยุ่น ไม่ว่าจะเป็น I/O ดิจิทัลสำหรับการควบคุมแบบแยก หรือ I/O อะนาล็อกสำหรับการตรวจสอบตัวแปรอย่างต่อเนื่อง

ความทนทานต่อความผิดพลาดและความซ้ำซ้อน: ติดตั้งกลไกทนทานต่อข้อผิดพลาดบางประการ ทำให้สามารถตรวจจับข้อผิดพลาดที่มีอยู่ในสัญญาณหรือส่วนประกอบภายในได้ หากมีความล้มเหลวที่เห็นได้ชัดเจน GE IC697MDL940 จะสามารถดำเนินการต่อด้วยฟังก์ชันที่จำกัดหรือส่งเสียงเตือนสำหรับผู้ปฏิบัติงานได้ ความน่าเชื่อถือของระบบควบคุมได้รับความช่วยเหลือจากคุณสมบัติความซ้ำซ้อน

การติดตั้ง

การตระเตรียม:ตรวจสอบให้แน่ใจว่าปิดชั้นวาง PLC แล้วก่อนการติดตั้ง เพื่อป้องกันอันตรายจากไฟฟ้า อย่างไรก็ตาม โมดูลจะต้องใช้สำหรับช่องว่างในชั้นวาง PLC Series 90-70

เพื่อติด: ถือโมดูลไว้เหนือช่องเป้าหมายแล้วดันลงแรงๆ จนกว่าคุณจะได้ยินเสียงคลิกหรือรู้สึกว่ามันอยู่ลึกลงไป เก็บโมดูลไว้โดยใช้กำลังคนหรือกลไกการล็อค เพื่อหลีกเลี่ยงไม่ให้หลุดออกหรือเกิดแผ่นดินไหว

การเดินสายไฟภาคสนาม:แน่นอน หากผู้ติดตั้งที่ระบุมีแผงขั้วต่อแบบถอดได้สำหรับเชื่อมต่ออุปกรณ์ภาคสนาม ตรวจสอบให้แน่ใจว่าได้ทำการเชื่อมต่อทั้งหมดอย่างปลอดภัย โปรดดูแผนภาพการเดินสายไฟในคู่มือผู้ใช้เพื่อให้แน่ใจว่ามีขั้วและการทำงานที่เหมาะสม

พาวเวอร์-ยูp:เมื่อการติดตั้งและการเดินสายไฟเสร็จสมบูรณ์ ให้เปิดเครื่องชั้นวาง PLC ตรวจสอบไฟแสดงสถานะของโมดูลเพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง

ช่วงการสมัคร

การผลิตยานยนต์: ในโรงงานผลิตยานยนต์ GE IC697MDL940 ถูกนำมาใช้เพื่อควบคุมเครื่องจักรเชื่อมด้วยหุ่นยนต์ สายพานลำเลียงสายการประกอบ และระบบตรวจสอบคุณภาพ ด้วยการประสานงานวิธีการทำงานของส่วนประกอบเหล่านี้ จะช่วยในการผลิตยานพาหนะได้อย่างมีประสิทธิภาพ

อุตสาหกรรมการบินและอวกาศ:สามารถจัดการการควบคุมเครื่องจักรที่มีความแม่นยำและเครื่องมือสำหรับการผลิตและการทดสอบการบินและอวกาศ GE IC697MDL940 สังเกตและควบคุมตัวแปรต่างๆ เช่น ความดัน อุณหภูมิ และตำแหน่งในการตั้งค่าที่ความแม่นยำและความเชื่อถือได้เป็นสิ่งสำคัญ

หุ่นยนต์อุตสาหกรรม:GE IC697MDL940 ทำหน้าที่เป็นอินเทอร์เฟซระหว่างตัวควบคุมหุ่นยนต์และเซ็นเซอร์ภายนอกและตัวกระตุ้นในเวิร์กเซลล์ของหุ่นยนต์ ช่วยให้หุ่นยนต์สามารถปรับตัวเข้ากับการเปลี่ยนแปลงของสภาพแวดล้อมและดำเนินงานที่ซับซ้อนได้อย่างแม่นยำ

การแก้ไขปัญหา

โมดูลไม่ตอบสนอง:ตรวจสอบว่าโมดูลได้รับการติดตั้งอย่างถูกต้องและเข้าที่อย่างปลอดภัยในชั้นวาง PLC ตรวจสอบแหล่งจ่ายไฟเพื่อให้แน่ใจว่ามีการจ่ายไฟให้กับชั้นวาง PLC แล้ว

ความล้มเหลวของช่องสัญญาณเอาท์พุต:ตรวจสอบการเดินสายไฟภาคสนามว่ามีการเชื่อมต่อหลวมหรือข้อผิดพลาดในการเดินสายไฟ ตรวจสอบว่าอุปกรณ์ภาคสนามที่เชื่อมต่อทำงานอย่างถูกต้อง ตรวจสอบฟิวส์ที่เกี่ยวข้องสำหรับเอาต์พุตที่ขาด และเปลี่ยนใหม่หากฟิวส์ขาด

การทำงานเป็นระยะๆ:ตรวจสอบให้แน่ใจว่าโหลดที่เชื่อมต่อกับแต่ละเอาต์พุตไม่เกินพิกัดกระแสที่ระบุ ตรวจสอบปัจจัยด้านสิ่งแวดล้อม เช่น การสั่นสะเทือนที่มากเกินไปหรืออุณหภูมิสุดขั้วที่อาจส่งผลต่อประสิทธิภาพ ตรวจสอบความถี่ในการสลับเพื่อให้แน่ใจว่าอยู่ภายในความสามารถของโมดูล โดยเฉพาะอย่างยิ่งสำหรับโหลดแบบเหนี่ยวนำ .
