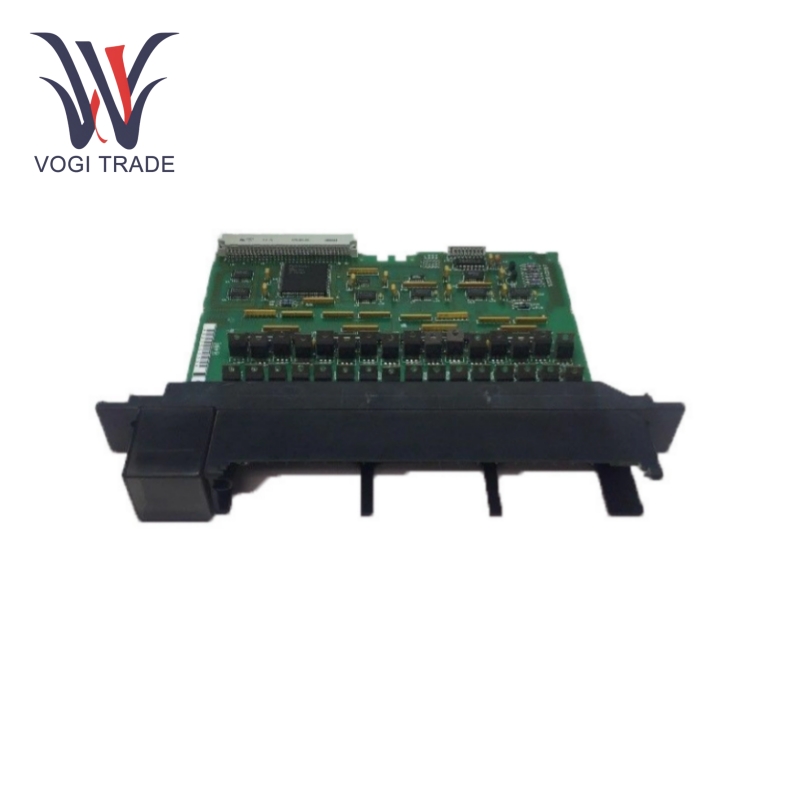

GE IC697MDL653

พารามิเตอร์การใช้งาน

ช่องสัญญาณเข้า: โมดูลอินพุตดิจิตอล GE IC697MDL653 เป็นอุปกรณ์ที่มีช่องอินพุตแยกสามสิบสองช่องสำหรับการใช้งานในอุตสาหกรรมที่หลากหลาย ช่องเหล่านี้แบ่งออกเป็นสี่กลุ่ม กลุ่มละ 8 ช่อง อัตราแรงดันไฟฟ้าและกระแสไฟในการทำงานคือ 24 VDC แต่ละช่องอินพุตใช้กระแสไฟ 10.0 mA ปริมาณการใช้กระแสไฟของโมดูลทั้งหมดสำหรับบัส 5 VDC คือ 300 mA

ช่วงแรงดันไฟฟ้าขาเข้า: ตั้งแต่ -3 VDC ถึง 30 VDC ทำให้สามารถเชื่อมต่ออินพุตภายนอกกับอุปกรณ์และเซ็นเซอร์ทั่วไปได้มากขึ้น

พารามิเตอร์การนำและนอกสถานะ: ช่วงแรงดันการนำคือ 13.5 ถึง 30 โวลต์ และช่วงกระแสการนำคือ 6 mA ถึง 15 mA ช่วงแรงดันไฟฟ้านอกสถานะคือตั้งแต่ 0 ถึง 5 V และช่วงกระแสไฟฟ้านอกสถานะคือตั้งแต่ 0 ถึง 2 mA (เมื่ออินพุตเป็น 5 V ค่าต่ำสุดคือ 2 mA)

เวลาหน่วงเวลาอินพุต: อินพุตแต่ละรายการอาจมีการหน่วงเวลา 1 หรือ 10 มิลลิวินาที ในแต่ละกรณี ซึ่งสามารถทำได้ผ่านการตั้งโปรแกรมหรือการกำหนดค่าของผู้ใช้

แรงดันไฟฟ้าแยก: การแยกช่องสัญญาณเดียวจากแบ็คเพลนคือ 1500 V และการแยกระหว่างกลุ่มคือ 500 VDC สร้างความน่าเชื่อถือในการปฏิบัติงานและป้องกันการรบกวนทางไฟฟ้า

คุณสมบัติผลิตภัณฑ์

การได้มาและการแปลงสัญญาณ: หน้าที่หลักของ IC697MDL653 คือการรับสัญญาณอินพุตดิจิทัลจากอุปกรณ์ภาคสนามต่างๆ รวมถึงลิมิตสวิตช์ ปุ่ม โฟโตอิเล็กทริคเซนเซอร์ และพรอกซิมิตี้สวิตช์ โดยจะแปลงสัญญาณอินพุตทางกายภาพเหล่านี้ ซึ่งโดยปกติจะเป็นชุดของสถานะเปิด/ปิด ให้เป็นสัญญาณดิจิทัลที่ตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) สามารถเข้าใจและประมวลผลได้ ซึ่งช่วยให้ PLC สามารถตรวจสอบสภาวะขององค์ประกอบต่างๆ ในการดำเนินงานของโรงงานได้

ความเข้ากันได้ของลอจิกบวก/ลบ: คุณลักษณะที่น่าสนใจของ IC697MDL653 คือความสามารถในการรองรับการเดินสายลอจิกเชิงบวกหรือเชิงลบ สิ่งนี้จะเพิ่มความยืดหยุ่นในการเชื่อมต่ออุปกรณ์อินพุตต่างๆ และใช้ตรรกะการควบคุมอย่างเต็มที่ซึ่งเหมาะสมกับการใช้งานเฉพาะบางอย่าง ด้วยอุปกรณ์ดังกล่าว ผู้ใช้สามารถต่อสายหรือกำหนดค่าให้เป็นเซ็นเซอร์หรือสวิตช์ที่เหมาะกับอินพุตได้อย่างง่ายดาย

ตัวกรองอินพุตและการกำหนดค่าอินเทอร์รัปต์: IC697MDL653 ได้รับการติดตั้งค่าคงที่เวลาตัวกรองอินพุตแบบเลือกได้ที่ 1 หรือ 10 มิลลิวินาที วัตถุประสงค์คือเพื่อช่วยลดสัญญาณรบกวนทางไฟฟ้าและความผันผวนของสัญญาณที่ไม่พึงประสงค์อื่นๆ เพื่อรักษาความถูกต้องและความน่าเชื่อถือของสัญญาณอินพุต นอกจากนี้ ควรกำหนดค่าช่องอินพุตช่องใดช่องหนึ่งเป็นการขัดจังหวะได้ง่าย ซึ่งสามารถส่งคำขอบริการได้ทันทีตามเงื่อนไขอินพุตและพารามิเตอร์ที่กำหนดไว้ล่วงหน้า

บ่งชี้สถานะ: IC697MDL653 มีไฟ LED แสดงสถานะบนแผงควบคุม ไฟ LED ระบุสถานะเปิด/ปิดของแต่ละจุดอินพุตทางฝั่ง PLC ของวงจรอย่างชัดเจน ช่วยให้ผู้ใช้สามารถสัมผัสการทำงานของอุปกรณ์ที่เชื่อมต่อจากระยะไกล และรวมถึงการทำงานโดยรวมของโมดูลอินพุตด้วย

การตั้งค่าด่วนที่ผู้ใช้กำหนดได้: ผู้ใช้สามารถเลือกการอ้างอิงอินพุต/เอาต์พุตโดยใช้จัมเปอร์หรือสวิตช์ดิปเพียงเล็กน้อยหรือไม่มีเลย ซึ่งช่วยให้การตั้งค่าและการกำหนดค่าง่ายขึ้นสำหรับข้อกำหนดทางวิศวกรรมต่างๆ เป็นผลให้วิศวกรพบว่าการติดตั้งโมดูลเหล่านี้ในระบบควบคุมและการใช้งานต่างๆ เป็นเรื่องง่ายยิ่งขึ้น

การใช้งาน

การผลิตภาคอุตสาหกรรม: ในองค์กรการผลิต โมดูลนี้ใช้เพื่อตรวจสอบและควบคุมการทำงานของเครื่องจักรการผลิต เช่น ตำแหน่งของชิ้นงานบนสายพานลำเลียง การทำงานของเครื่องมือกล และการเปิดและปิดประตูตัวเรือนเครื่องจักร ไม่ว่าอุปกรณ์เหล่านี้จะสร้างสัญญาณอินพุตด้วยวิธีใดก็ตาม PLC ก็สามารถจัดการกระบวนการผลิตเพื่อให้แน่ใจว่าลำดับการทำงานถูกต้องและหลีกเลี่ยงอันตรายใดๆ

การควบคุมกระบวนการ: โมดูลนี้ยังสามารถตรวจสอบพารามิเตอร์กระบวนการ เช่น อุณหภูมิ ความดัน และอุปกรณ์เปลี่ยนการไหลในโรงงานเคมีและเภสัชกรรม จากสัญญาณการสร้างอินพุตดังกล่าว ระบบควบคุมสามารถจัดการพารามิเตอร์กระบวนการเพื่อรักษาสภาวะการผลิตที่ต้องการและรับประกันคุณภาพการประมวลผลผลิตภัณฑ์

การจัดการพลังงาน: สำหรับระบบการจัดการพลังงาน โมดูลนี้จะช่วยรักษาสถานะการตรวจสอบของอุปกรณ์ไฟฟ้า เช่น สวิตช์ เซอร์กิตเบรกเกอร์ และมอเตอร์ ช่วยให้ระบบตรวจสอบการใช้พลังงาน ตรวจจับการใช้พลังงานที่ผิดปกติ และประหยัดพลังงานโดยให้การควบคุมอุปกรณ์ต่างๆ ตามความต้องการ

ระบบอัตโนมัติในอาคาร: IC697MDL653 สามารถใช้สำหรับระบบอัตโนมัติของสิ่งอำนวยความสะดวกในอาคาร ไม่ว่าจะเป็นระบบไฟส่องสว่าง เครื่องปรับอากาศ หรือระบบควบคุมการเข้าออก ช่วยให้สิ่งอำนวยความสะดวกแบบอัตโนมัติสามารถตอบสนองต่ออาคารอัจฉริยะ ปรับปรุงประสิทธิภาพการดำเนินงานและความสะดวกสบายของผู้อยู่อาศัย
