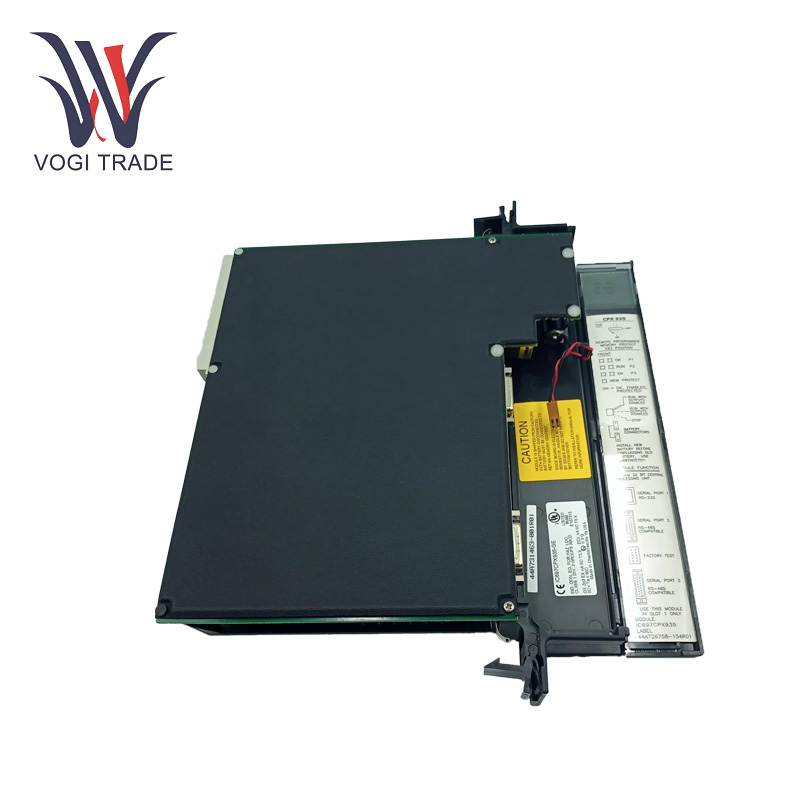

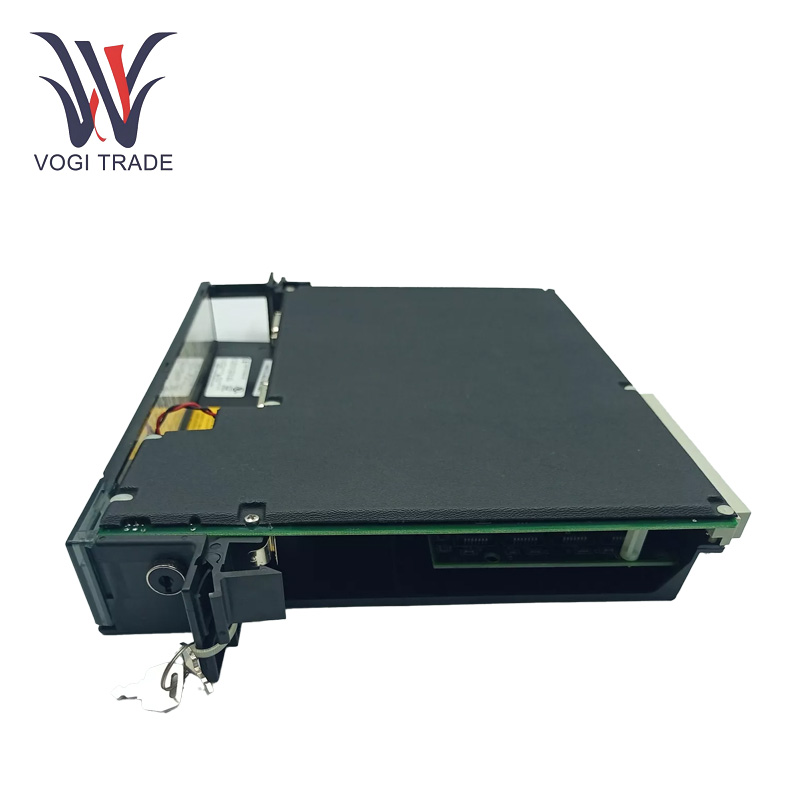

GE IC697CPX935

พารามิเตอร์การทำงาน

ความเร็วนาฬิกาโปรเซสเซอร์:96 MHz

ความเร็วประมวลผลบูลีน:0.4 ไมโครวินาที

ความจุ I/O แบบอะนาล็อก:สูงสุด 8 k

เปิด - หน่วยความจำ RAM บอร์ด:1 MB

หน่วยความจำแฟลช (nvram):256 kb

ต้องการปัจจุบัน:3.1 แอมป์

คุณสมบัติของผลิตภัณฑ์

ความสามารถในการประมวลผลความเร็วสูง:ด้วยไมโครโปรเซสเซอร์ 96 MHz จึงสามารถใช้งานฟังก์ชั่นบูลีนในเพียง 0.4 ไมโครวินาที GE IC697CPX935 ยังช่วยให้สามารถจัดการงานควบคุมที่ซับซ้อนด้วยความเร็วแสง ในกรณีของการควบคุมอุตสาหกรรมเช่นการควบคุมแบบเรียลไทม์สามารถจัดการสัญญาณอินพุตจากเซ็นเซอร์ต่างๆและออกคำสั่งควบคุมที่สอดคล้องกันเพื่อให้แน่ใจว่ากระบวนการผลิตที่ราบรื่น

รองรับพอร์ตอนุกรมหลายพอร์ตสำหรับการสื่อสารที่หลากหลาย:GE IC697CPX935 ประกอบด้วย 3 พอร์ตอนุกรม: หนึ่ง RS232 และสอง RS485 (9 - PIN D - Shell) พอร์ตเหล่านี้อนุญาตให้มีโหมดการสื่อสารอื่น ๆ เช่น SNP (Internet Internet Protocol) โหมดทาส มันช่วยให้การสื่อสารแม้กับอุปกรณ์อื่น ๆ นอกเหนือจาก PLCs เช่นเซ็นเซอร์และแอคทูเอเตอร์ดังนั้นข้อมูลสามารถแลกเปลี่ยนได้อย่างง่ายดายภายในเครือข่ายอุตสาหกรรมเดียวกัน

หน่วยความจำและการกำหนดค่ามากมาย:มันมีหน่วยความจำ RAM ออนบอร์ด 1 เมกะไบต์ 1 เมกะไบต์ซึ่งเก็บรักษาไว้ด้วยแบตเตอรี่ สิ่งนี้รับประกันได้ว่าการหยุดทำงานของพลังงานไม่เสียหาย นอกจากนี้ยังมีหน่วยความจำแฟลช (NVRAM) สูงถึง 256 กิโลไบต์สำหรับการจัดเก็บข้อมูลผู้ใช้ สิ่งนี้ช่วยให้ความยืดหยุ่นกับการเขียนโปรแกรมระบบอัตโนมัติอุตสาหกรรมเนื่องจากขนาดของข้อมูลและหน่วยความจำโปรแกรมสามารถกำหนดค่าได้ขึ้นอยู่กับข้อกำหนดของแอปพลิเคชัน

การติดตั้ง

ชั้นวาง - การติดตั้ง:ปิดพลังงานไปยังชั้นวางก่อนการติดตั้ง เลื่อนสวิตช์ควบคุมการปฏิบัติงานไปยังตำแหน่งหยุดและปิดสวิตช์ป้องกันหน่วยความจำ เลือกหนึ่งในตัวเชื่อมต่อและใส่แบตเตอรี่ลิเธียม จากนั้นเสียบโมดูลเบา ๆ เข้ากับชั้นวาง เพิ่มพลังให้กับชั้นวางของคุณหลังจากการติดตั้งเสร็จสมบูรณ์ มันมักจะใช้ในตู้ควบคุมอุตสาหกรรมที่มีโมดูลการติดตั้งหลายโมดูลสำหรับการจัดการและการบำรุงรักษา

ยืน - คนเดียวการจัดสรร:ในระบบควบคุมแบบยืนเดียวหากจำเป็นโมดูลสามารถติดตั้งบนโครงสร้างการสนับสนุนแยกต่างหาก รูเจาะล่วงหน้าบนโครงสร้างการสนับสนุนตามการออกแบบรูยึดของโมดูล โมดูลจะถูกติดตั้งอย่างแน่นหนากับโครงสร้างสนับสนุนโดยใช้สกรูหรือสลักเกลียว วิธีการติดตั้งนี้เหมาะสำหรับแอพพลิเคชั่นควบคุมขนาดเล็กซึ่งพื้นที่มี จำกัด หรือจำเป็นต้องมีการติดตั้งที่เป็นอิสระมากขึ้น

การแก้ไขปัญหา

ไม่สามารถสื่อสารกับอุปกรณ์อื่น ๆ ได้:ตรวจสอบการเดินสายไฟและการกำหนดค่าการสื่อสาร: ตรวจสอบสายการสื่อสารที่เชื่อมต่อกับโมดูลกับอุปกรณ์อื่น ๆ ตรวจสอบสายเคเบิลเพื่อดูว่าพวกเขาสั้นหลวมหรือเสียบเข้ากับทางที่ผิดหรือไม่ จากนั้นตรวจสอบการตั้งค่าการสื่อสารทั้งในโมดูลและอุปกรณ์อื่น ๆ ตรวจสอบให้แน่ใจว่าอัตราการรับส่งข้อมูลบิตข้อมูลความเท่าเทียมกันและหยุดบิต ทำให้การกำหนดค่าเท่ากันหากมีความแตกต่าง ในกรณีนี้หากอัตราการรับส่งข้อมูลโมดูลคือ 9600 ในขณะที่อัตราการรับส่งข้อมูลอุปกรณ์ที่เชื่อมต่อคือ 19200 การสื่อสารจะล้มเหลว การทำให้อัตราการรับส่งข้อมูลทั้งสองด้านเท่ากันอาจแก้ไขปัญหาการสื่อสารได้

ความเร็วในการประมวลผลที่ผิดปกติ:ตรวจสอบความร้อนสูงเกินไป: โมดูลอาจทำงานกับความเร็วในการประมวลผลที่ผิดปกติเนื่องจากความร้อนสูงเกินไป ตรวจสอบการระบายอากาศรอบโมดูล ยืนยันว่าไม่มีอะไรป้องกันช่องระบายอากาศจากการเปิด หากโมดูลอยู่ในตู้ปิดโปรดจัดเตรียมพัดลมระบายความร้อน เพื่อป้องกันไม่ให้เครื่องยนต์ร้อนเกินไปในสภาพที่ร้อนอาจจำเป็นต้องใช้พัดลมระบายความร้อนอย่างน้อย 70 ลูกบาศก์ฟุตต่อนาที ตรวจสอบอุณหภูมิของโมดูลโดยใช้อุปกรณ์วัดอุณหภูมิ หากอยู่เหนือช่วงอุณหภูมิปกติให้ใช้มาตรการทันทีเพื่อทำให้เย็นลงเช่นการปรับปรุงการระบายอากาศหรือเพิ่มอ่างล้างจาน

หน่วยความจำ - ปัญหาที่เกี่ยวข้อง:ตรวจสอบแบตเตอรี่: หากคุณกำลังเผชิญกับปัญหาใด ๆ ที่ข้อมูลกำลังสูญหายหรือ RAM กำลังเข้าถึงไม่ถูกต้องก่อนอื่นให้ตรวจสอบว่าบน - แบตเตอรี่ของบอร์ด RAM อยู่ในสภาพการทำงานที่เหมาะสม จุดอ่อนหรือความผิดพลาดในแบตเตอรี่อาจส่งผลให้ข้อมูลถูกบุกรุกเมื่อพลังงานล้มเหลวหรือมีการทำงานของหน่วยความจำที่ไม่เหมาะสม ถ้าไม่ใช้เครื่องทดสอบแบตเตอรี่เพื่อวัดแรงดันไฟฟ้าและความจุของแบตเตอรี่ เปลี่ยนแบตเตอรี่หากแรงดันไฟฟ้าต่ำกว่าค่าที่ระบุ ตัวอย่างเช่นแรงดันไฟฟ้าของแบตเตอรี่ที่ได้รับการจัดอันดับคือ 3.6V และแรงดันไฟฟ้าที่วัดได้คือ 2.8V ซึ่งหมายความว่าต้องเปลี่ยนแบตเตอรี่มิฉะนั้นหน่วยความจำอาจทำงานได้ไม่ดี

แอปพลิเคชันn ช่วง

โรงงานผลิต:GE IC697CPX935 ใช้ในโรงงานผลิตเพื่อควบคุมสายการผลิต มันสามารถควบคุมมอเตอร์สายพานลำเลียงแขนหุ่นยนต์และอุปกรณ์อื่น ๆ อีกมากมาย สร้างความมั่นใจในการผลิตที่มีคุณภาพสูงและมีประสิทธิภาพโดยการประมวลผลสัญญาณอย่างแม่นยำจากเซ็นเซอร์ที่ประสานคุณภาพผลิตภัณฑ์ตำแหน่งและความเร็วในการผลิต ตัวอย่างเช่นสิ่งนี้อาจอ้างถึงโรงงานผลิตยานพาหนะซึ่งสามารถจัดการระบบสายประกอบได้อย่างแม่นยำสำหรับชิ้นส่วนต่าง ๆ ลดข้อผิดพลาดและเพิ่มอัตราการผลิตให้เหมาะสม

ระบบควบคุมกระบวนการ:โดยพลการ - ใช้ในระบบควบคุมกระบวนการเช่นในโรงงานเคมีและโรงกลั่นน้ำมัน GE IC697CPX935SUPERVISES และปรับตัวแปรเช่นอุณหภูมิความดันและอัตราการไหล การรับข้อมูลจากเซ็นเซอร์ที่วัดพารามิเตอร์เหล่านี้สามารถควบคุมสถานะการทำงานของวาล์วปั๊มและอุปกรณ์กระบวนการอื่น ๆ แบบไดนามิกการรักษาระบอบการปกครองที่ต้องการเพื่อให้มั่นใจถึงความปลอดภัยและความมั่นคงของกระบวนการผลิต

ระบบการจัดการวัสดุ:มันควบคุมการเคลื่อนไหวของสินค้าในระบบการจัดการวัสดุ ในคลังสินค้าขนาดใหญ่ที่มีการจัดเก็บอัตโนมัติและระบบดึงข้อมูลเช่นประสานงานการทำงานของเครนรถยกและสายพานลำเลียง ได้รับอินพุตจากเซ็นเซอร์ที่ตรวจสอบตำแหน่งของสินค้าและเงื่อนไขของอุปกรณ์จากนั้นส่งสัญญาณควบคุมเพื่อควบคุมการถ่ายโอนและการจัดเก็บวัสดุที่แม่นยำ
