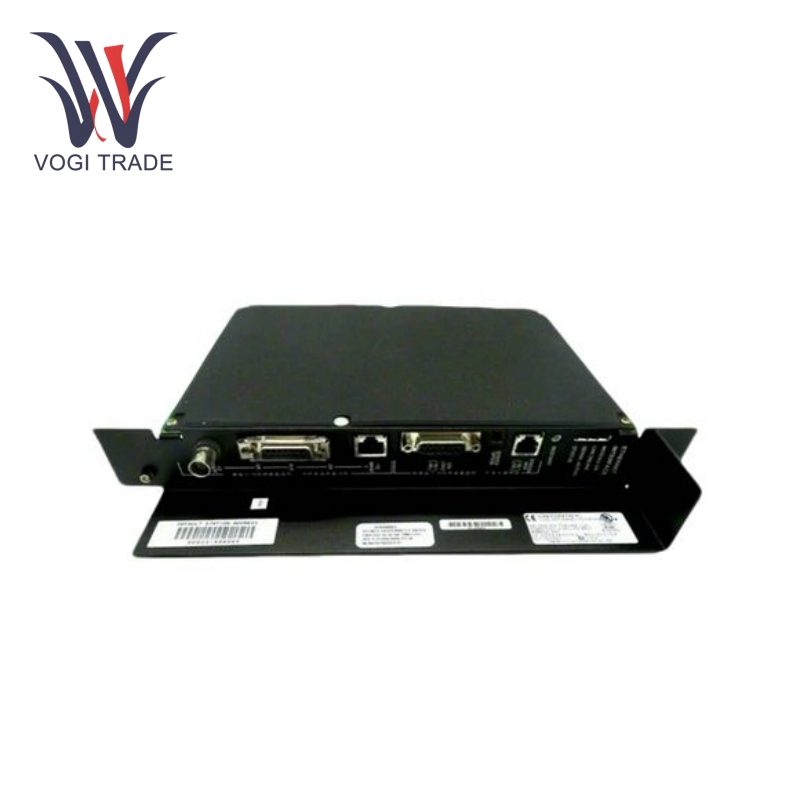

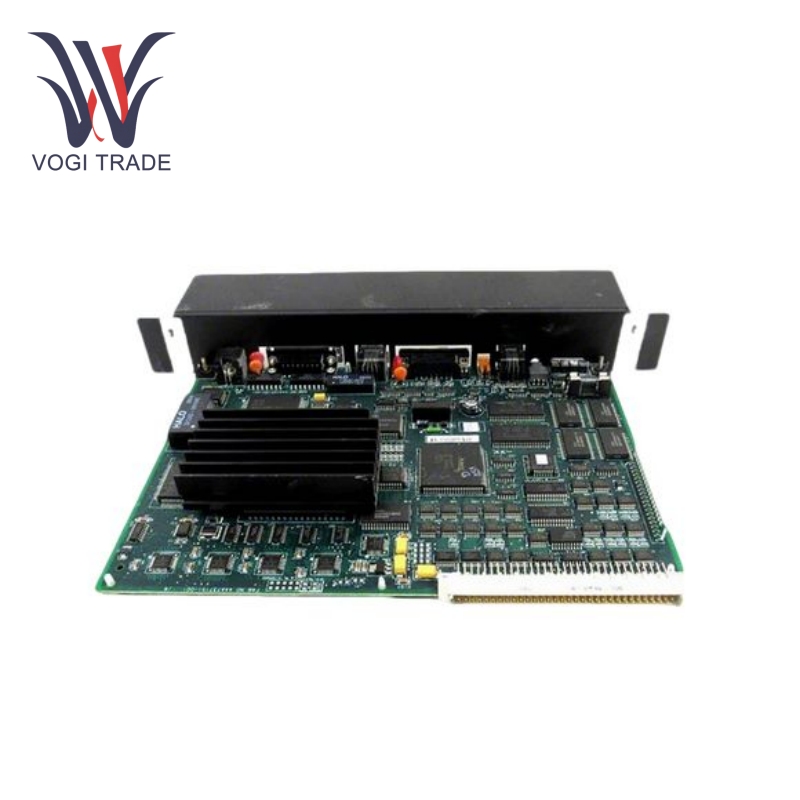

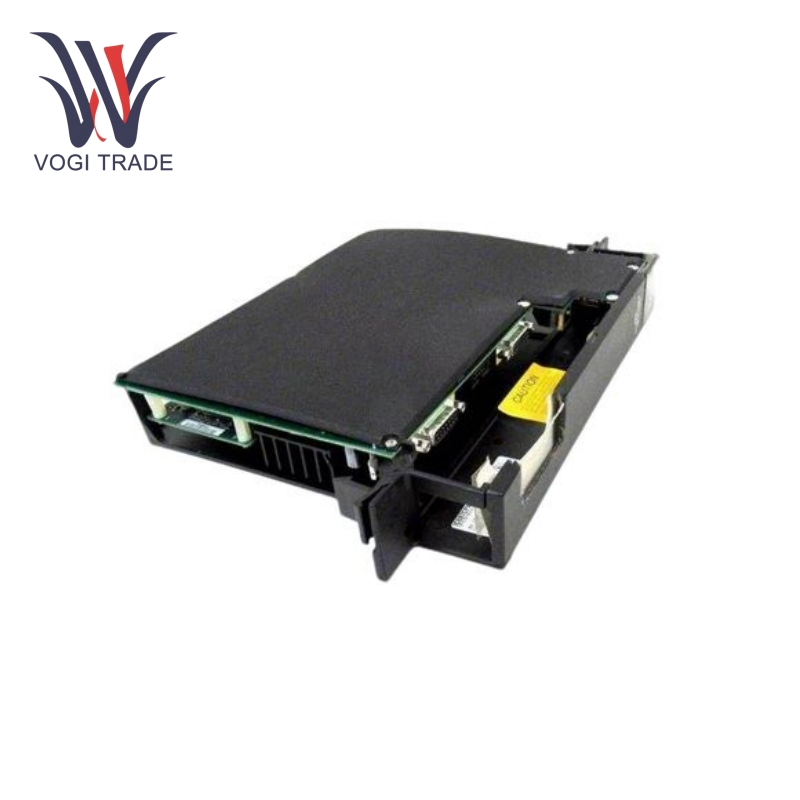

จีอี ไอซี697CPX772

ใช้การกำหนดค่า

โปรเซสเซอร์และหน่วยความจำ: ความเร็วในการประมวลผลมาตรฐานคือ 96 เมกะเฮิรตซ์ โดยใช้ไมโครโปรเซสเซอร์ 80486dx4 หน่วยความจำเข้าถึงโดยสุ่มที่ใช้พลังงานจากแบตเตอรี่ช้า 512k และหน่วยความจำแฟลชแบบไม่ลบเลือน 256K ทำให้มีพื้นที่เพียงพอสำหรับจัดเก็บโปรแกรม ข้อมูลการกำหนดค่า และข้อมูลผู้ใช้

ความจุ I/O ที่เชื่อถือได้มากที่สุด: โมดูลสามารถรองรับ Di/Ie ได้สูงสุด 2000 Di/Ie (ค่าผสมใดๆ ก็ตาม) และสูงสุด 8000 Di/Ie ในแอปพลิเคชัน I/O ทำให้มีความจุ I/O กว้างขวางมากจนสามารถรองรับการทำงานของสัญญาณและจุดข้อมูลจำนวนมากที่พบในระบบควบคุมที่ซับซ้อน แม้ว่าจะไม่ได้สูงที่สุดก็ตาม

พอร์ตอนุกรม: มีพอร์ตอนุกรมสามพอร์ต RS232 (RJ11) หนึ่งช่อง, อินเทอร์เฟซการสื่อสาร RS485 ชนิด D 9 พิน 2 ช่อง รองรับโปรโตคอลซีเรียลต่างๆ เช่น SNP Slave, Break-free SNP (Slave), SNPX และ RTU ซึ่งสะดวกต่อการสื่อสารกับอุปกรณ์และระบบอื่นๆ ที่ ใช้มัน

ข้อกำหนดด้านพลังงาน: โมดูล GE IC697CPX772 ทำงานบนศักยภาพอินพุต 5V DC และใช้กระแสไฟ 3.1 แอมป์ ช่วงอุณหภูมิอยู่ระหว่าง 0 ถึง 60 องศาเซลเซียส

คุณสมบัติผลิตภัณฑ์

การประมวลผลและการควบคุมข้อมูล: ในฐานะพีซี GE IC697CPX772 มีความสามารถในการประมวลผลข้อมูลที่ซับซ้อนและการควบคุมแบบเรียลไทม์ มีความสามารถในการคำนวณจุดลอยตัว ซึ่งจำเป็นอย่างมากในฟังก์ชันเชิงปฏิบัติหลายอย่างที่เกี่ยวข้องกับค่าทศนิยม เช่น การวัดที่แม่นยำและการควบคุมปริมาณทางกายภาพ

ความสามารถในการตั้งโปรแกรม: เขียนโดยใช้แพ็คเกจ MS-DOS และ Windows เพื่อให้สามารถเลือกได้อย่างระมัดระวังตามความต้องการที่กำหนดเองของโมดูลในขณะที่เชื่อมต่อกับแอปพลิเคชันใดๆ เหมาะที่สุดสำหรับกระบวนการทางอุตสาหกรรมหลายประเภท

การตรวจสอบและการป้องกันสถานะ: โมดูลมีอาร์เรย์ของไฟ LED แสดงสถานะเจ็ดดวงที่ระบุว่า OK, RUN, ENABLE, P1, P2, P3 และ MEM Protect เพื่อให้สามารถมองเห็นได้ในกรณีที่เกิดข้อผิดพลาดใดๆ ที่เกี่ยวข้องกับสถานะการทำงาน มีการผสานรวมวิธีการควบคุมภายในสองวิธีเข้าด้วยกัน - สวิตช์โหมดการทำงานสามตำแหน่งและสวิตช์กุญแจสำหรับการป้องกันหน่วยความจำด้วยตนเอง เพื่อให้มั่นใจในความปลอดภัยและป้องกันการสูญเสียข้อมูลการกำหนดค่าเนื่องจากโปรแกรมถูกเขียนทับโดยไม่ตั้งใจ

ความเข้ากันได้: เข้ากันได้กับ GE Fanuc 90-70 PLC ซึ่งรองรับโมดูลเสริมต่างๆ เช่น โมดูลอินเทอร์เฟซ LAN, ตัวประมวลผลร่วมแบบตั้งโปรแกรมได้, ตัวประมวลผลร่วมที่แสดงตัวอักษรและตัวเลข, ตัวควบคุมบัสของผลิตภัณฑ์ I/O IC660/661, โมดูลการสื่อสาร, อินเทอร์เฟซลิงก์ I/O และซีรีส์ IC697 ทั้งหมด โมดูล I/O แบบแยกและแบบอะนาล็อก ความเข้ากันได้ทำให้สามารถขยายได้อย่างกว้างขวางและใช้งานได้จริงในระบบควบคุมที่มีอยู่

ขอบเขตการสมัคร

การผลิต: สายการผลิตอัตโนมัติสำหรับการใช้งานต่างๆ เช่น การควบคุมมอเตอร์ การควบคุมสายพานลำเลียง และการตรวจสอบคุณภาพ ด้วยการเชื่อมต่อกับเซ็นเซอร์และแอคทูเอเตอร์ ทำให้สามารถตรวจสอบและควบคุมกระบวนการผลิตทั้งหมดเพื่อให้มั่นใจในคุณภาพและประสิทธิภาพการผลิตของผลิตภัณฑ์

อุตสาหกรรมเคมีและปิโตรเคมี: GE IC697CPX772 ใช้ในการควบคุมและตรวจสอบอุณหภูมิ ความดัน การไหล และระดับในเครื่องปฏิกรณ์เคมี ท่อ และถังในโรงงานเคมีและโรงกลั่น ประสิทธิภาพที่เชื่อถือได้และความหนาแน่นของ I/O สูงสามารถควบคุมกระบวนการทางเคมีที่ซับซ้อนได้อย่างแม่นยำ เพื่อให้มั่นใจในความปลอดภัยและเสถียรภาพ

อุตสาหกรรมการผลิตไฟฟ้า: ในภาคพลังงาน สามารถใช้สำหรับการใช้งานต่างๆ เช่น การตรวจสอบหรือควบคุมประสิทธิภาพของเครื่องกำเนิดไฟฟ้า หม้อแปลง และอุปกรณ์ไฟฟ้าอื่นๆ สามารถรับสัญญาณจากเซ็นเซอร์ที่ติดตั้งไว้ล่วงหน้า เช่น กระแส แรงดัน อุณหภูมิ ฯลฯ โดยมีฟังก์ชันการควบคุม เช่น โหลดบาลานซ์ และการป้องกันข้อผิดพลาด เพื่อให้โครงข่ายไฟฟ้าสามารถทำงานได้อย่างเสถียร

อุตสาหกรรมยา: ในอุตสาหกรรมยา การควบคุมสภาพแวดล้อมและพารามิเตอร์กระบวนการอย่างแม่นยำเป็นสิ่งสำคัญอย่างยิ่ง GE IC697CPX772 สามารถควบคุมอุณหภูมิ ความชื้น และความดันของห้องคลีนรูมได้ ในขณะเดียวกันก็ตรวจสอบและควบคุมการดำเนินการผลิตยานอกห้องคลีนรูมด้วย จึงช่วยสนับสนุนคุณภาพและความสม่ำเสมอของการผลิตยา

อุตสาหกรรมอาหารและเครื่องดื่ม: มีการใช้งานการควบคุมกระบวนการในการผลิตอาหารและเครื่องดื่ม รวมถึงการควบคุมอุณหภูมิและเวลาในการปรุงอาหาร กระบวนการฆ่าเชื้อ และการหมัก ตลอดจนการตรวจสอบการไหลและระดับของวัตถุดิบและผลิตภัณฑ์สำเร็จรูป เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์และความปลอดภัยของอาหาร
